Adafruit 15x7 CharliePlex LED Matrix Display FeatherWing Yellow

Beschreibung

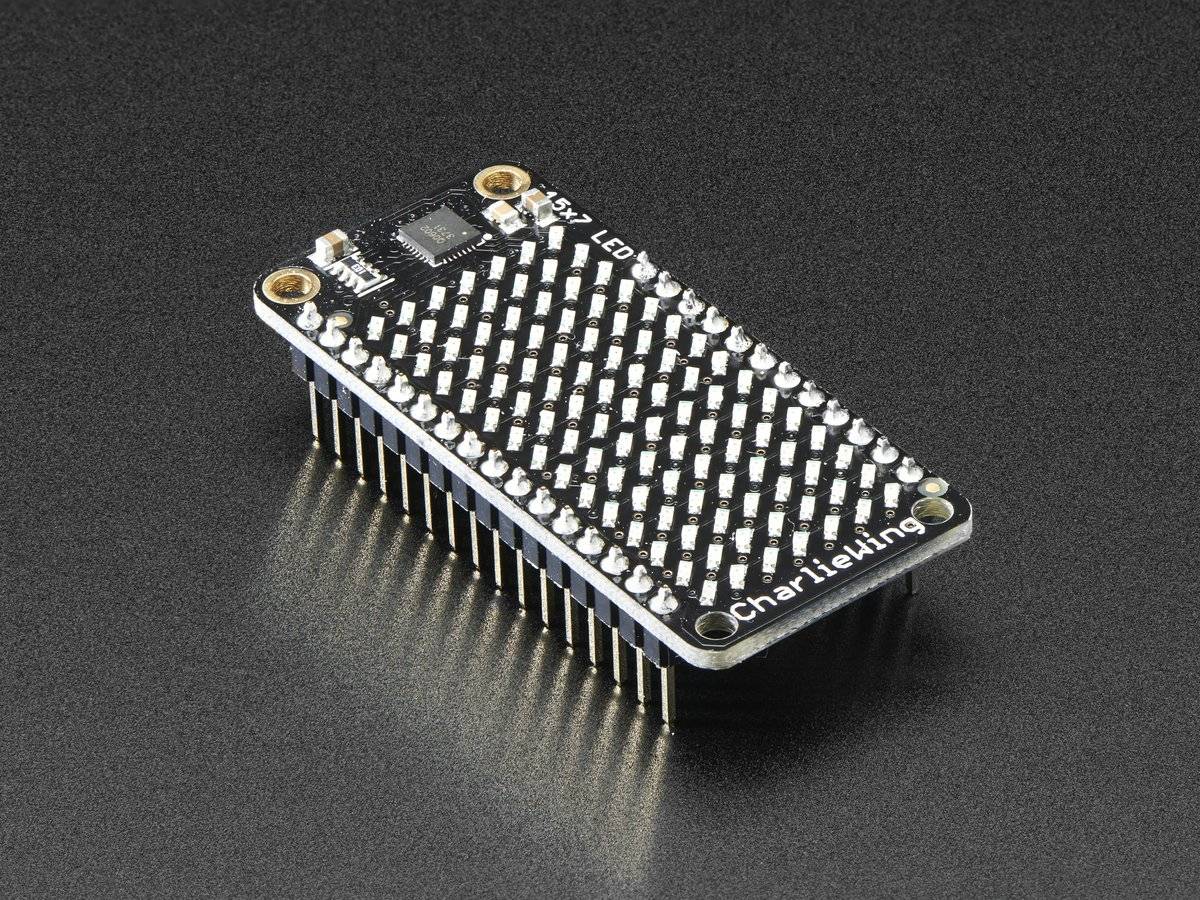

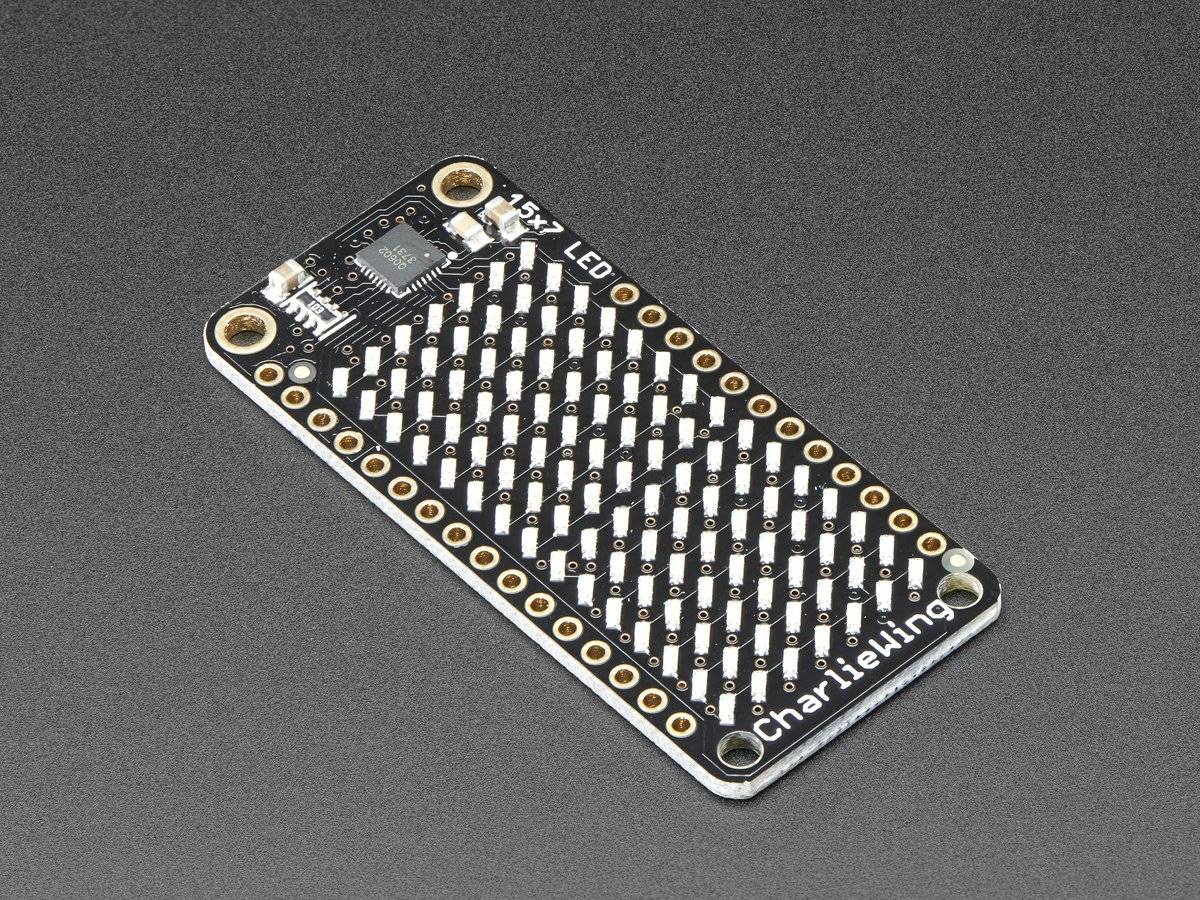

Sie werden den Blick nicht von den faszinierenden Mustern abwenden können, die dieses Adafruit 15x7 CharliePlex LED Matrix Display FeatherWing erzeugt. Dieses 15x7 LED-Display kann mit jedem unserer Feather-Boards kombiniert werden, um ein schönes, helles Raster aus 105 Charlieplex-LEDs zu erhalten. Es verfügt sogar über einen integrierten Charlieplex-Treiber, der über I2C läuft. Wir führen diese FeatherWings in fünf leuchtenden Farben - das ist die gelbe Matrix.

Das Besondere an diesem Wing ist, dass der I2C-LED-Treiberchip jede einzelne LED in einem 15x7-Raster per PWM ansteuern kann, sodass Sie wunderschöne LED-Lichteffekte erzielen können, ohne viel Pin-Gefummel. Sagen Sie dem Chip einfach, welche LED im Gitter leuchten soll und welche Helligkeit, und schon wird alles für Sie erledigt. Sie erhalten 8-Bit-Dimmung (256 Stufen) für jede einzelne LED.

Der IS31FL3731 ist ein netter kleiner Chip – und er läuft problemlos mit 3,3 V Strom. Im Inneren ist genügend RAM für 8 separate Frames des Anzeigespeichers vorhanden, sodass Sie mehrere Frames einer Animation einrichten und diese mit einem einzigen Befehl zur Anzeige umdrehen können. Da es I2C verwendet, belegt es nur die SDA/SCL-Pins auf Ihrem Feather und kann diese Pins mit anderen I2C-Geräten und Sensoren teilen.

Technische Details

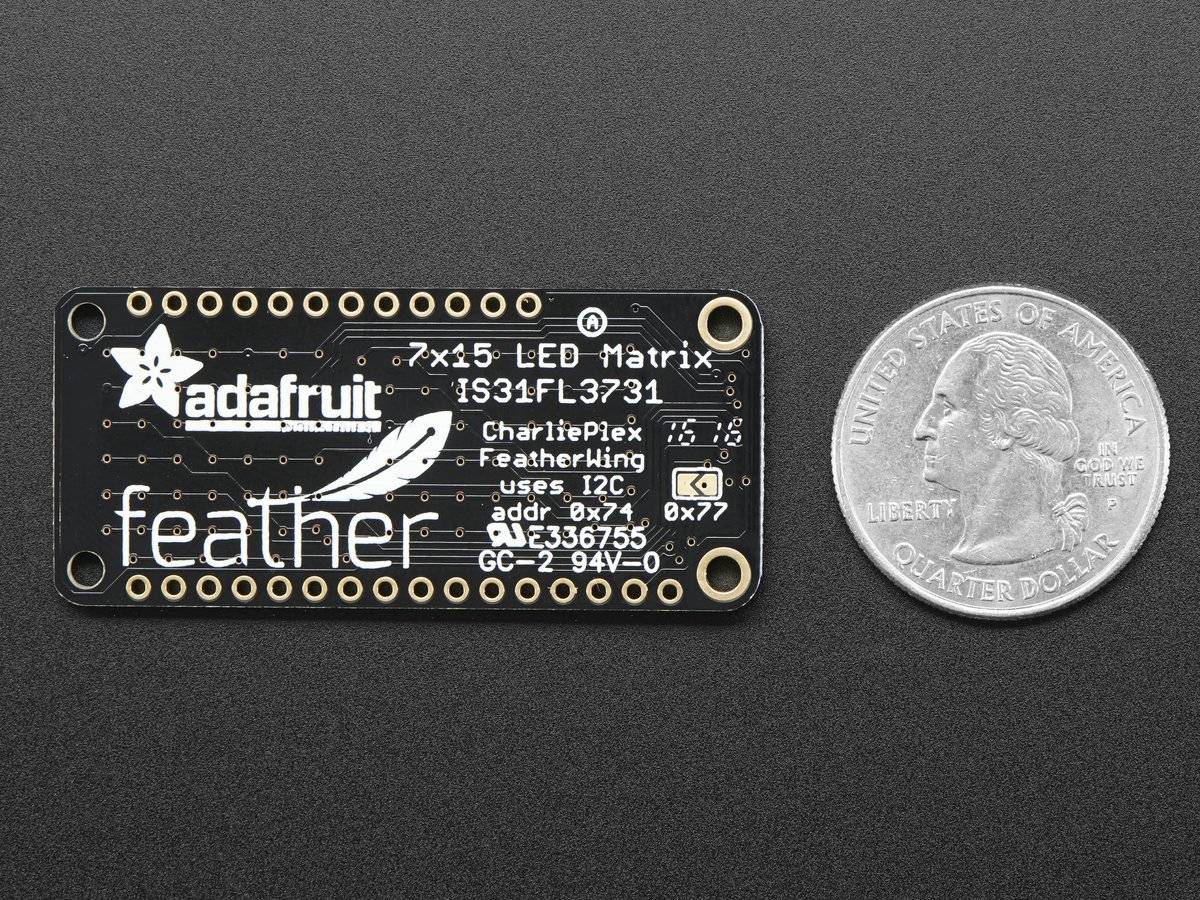

• Verwendet die I2C-Adresse 0x74 oder 0x77
• Produktabmessungen: 51,0 mm x 23,0 mm x 3,0 mm / 2,0" x 0,9" x 0,1"
• Produktgewicht: 3,8 g/0,1 Unzen
