Adafruit STEMMA Analog SPDT Switch MAX4544 12V JST PH 2mm

Beschreibung

Analogschalter sind eine Halbleiteralternative zu Relais, wenn Sie eine kleinere Technologie mit geringerem Stromverbrauch wünschen, die sich mechanisch nicht abnutzt. Wie der Name schon sagt, können Sie einen analogen Schalterchip verwenden, um zwischen zwei analogen Signalen zu wählen, ähnlich wie bei einem mechanischen Schalter. Bei diesen Chips handelt es sich in der Regel um winzige oberflächenmontierte Teile, sodass der Adafruit STEMMA Analog SPDT Switch den MAX4544 SPDT-Analogschalter für Signale bis zu 12 V verwenden kann, ohne umständliches Löten.

Wenn das Auswahlsignal niedrig ist, wird der gemeinsame Pin mit dem Öffner-Pin (NC) verbunden und vom Öffner-Pin (NO) getrennt. Wenn das Auswahlsignal hoch ist, ist der gemeinsame Pin mit NO verbunden und von NC getrennt.

Im Gegensatz zu Relais oder mechanischen Schaltern verschleißen analoge Schalter nicht und die Schaltzeit erfolgt nahezu augenblicklich, etwa 30 ns. Der MAX4544-Chip garantiert außerdem eine Unterbrechung vor dem Herstellen, sodass die NC- und NO-Pins niemals versehentlich über Kreuz verbunden werden.

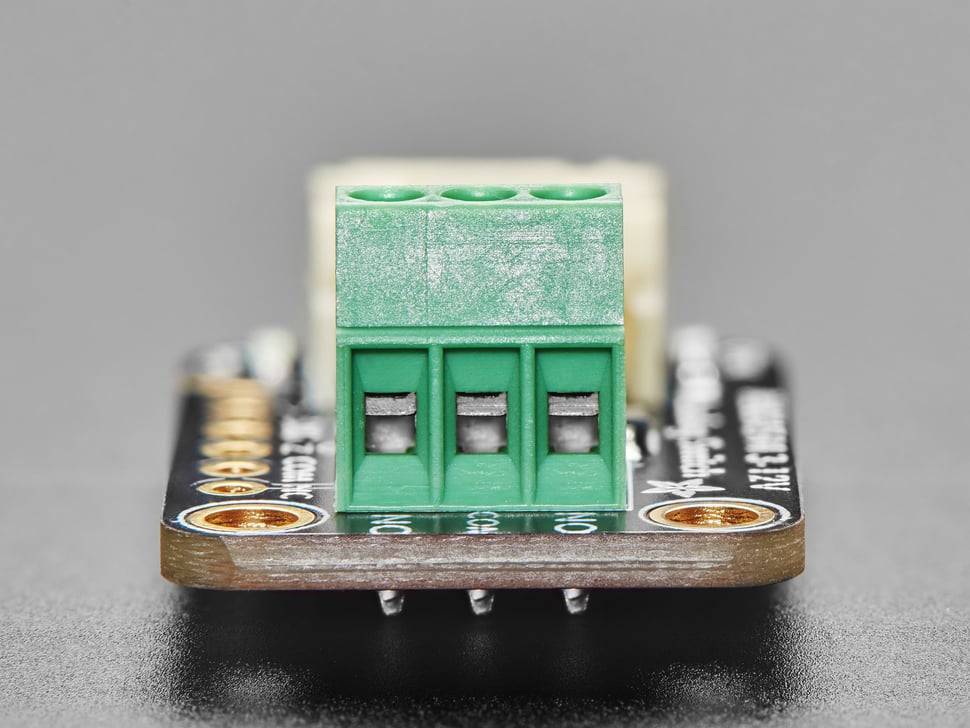

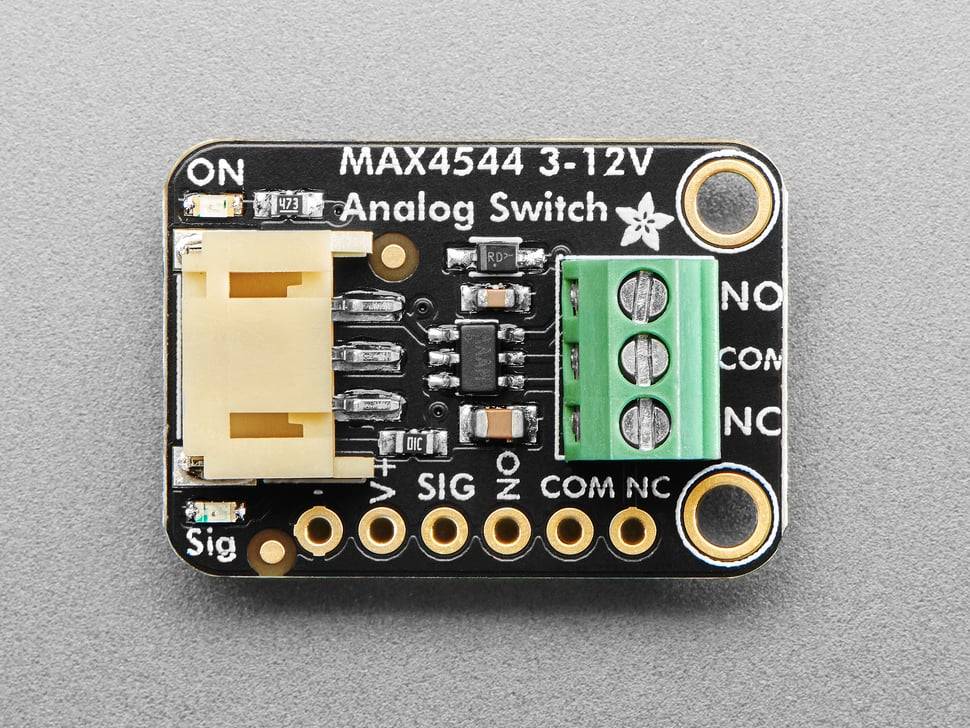

Diese Platine verfügt über einen einfachen Plug-and-Play-JST PH-Eingangsanschluss (2 mm Rastermaß) für den lötfreien Einsatz. Stellen Sie V+-Strom (von 3 V bis 12 V) und ein Signal mit einem Logikpegel von mindestens 2,5 VDC bereit. Am Ausgang befindet sich eine Klemmenleiste mit den gemeinsamen Signalen „Normalerweise offen“ und „Normal geschlossen“. Bei Bedarf können Sie auch alle Signal- und Stromanschlüsse über einen 0,1-Zoll-Breakout-Header erreichen.

Technische Details

• Produktabmessungen: 25,3 mm x 17,8 mm x 10,1 mm / 1,0" x 0,7" x 0,4"
• Produktgewicht: 2,7 g/0,1 Unzen
