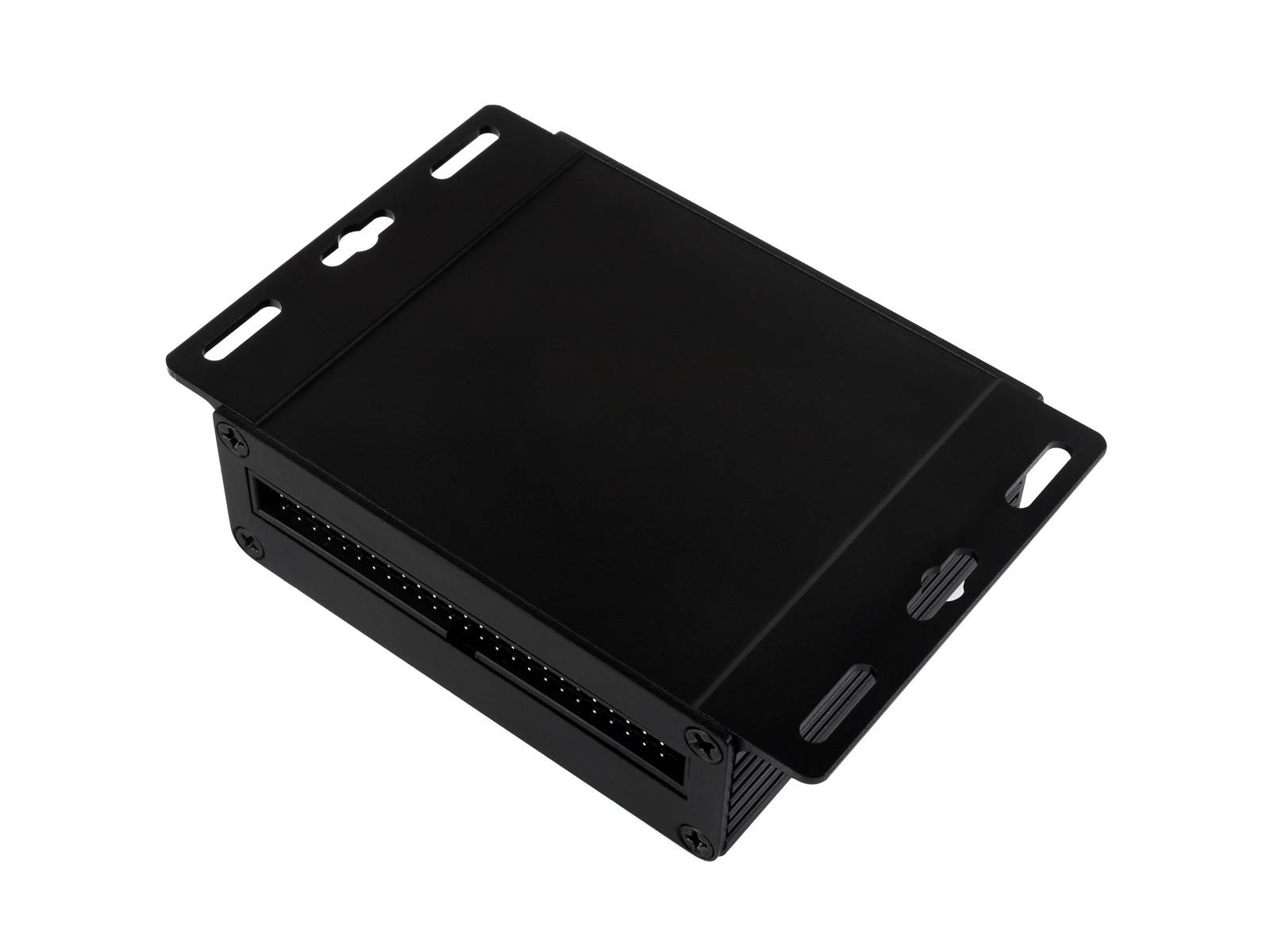

WaveShare Industrial USB to 8CH TTL Converter USB to UART Adapter

Beschreibung

Industrieller USB-zu-8-Kanal-TTL-Konverter, USB zu UART, mehrere Schutzschaltungen, Unterstützung mehrerer Systeme, USB-zu-TTL-Adapter.

Spezifikationen

• PRODUKTTYP: Industrieller USB-zu-TTL-Konverter
• Host-Port: USB
• Geräteport: TTL (UART)
• Baudrate: 1200 bps ~ 2M
• USB
  • Betriebsspannung: 5 V
  • Anschluss: USB-B
  • Schutz: 200-mA-Sicherung mit Selbstwiederherstellung, isolierter Ausgang
• Stromversorgung
  • Anschluss: 5-V-DC-Stromanschluss
  • Schutz: Überspannungsschutz und Rücklaufschutz
• TTL (UART)
  • Anschluss: 50PIN Anti-Reverse-Header
  • Schutz: TVS-Diode, Überspannungsschutz & ESD-Schutz
  • TTL-Pegel: 3,3 V/5 V (konfigurierbar)

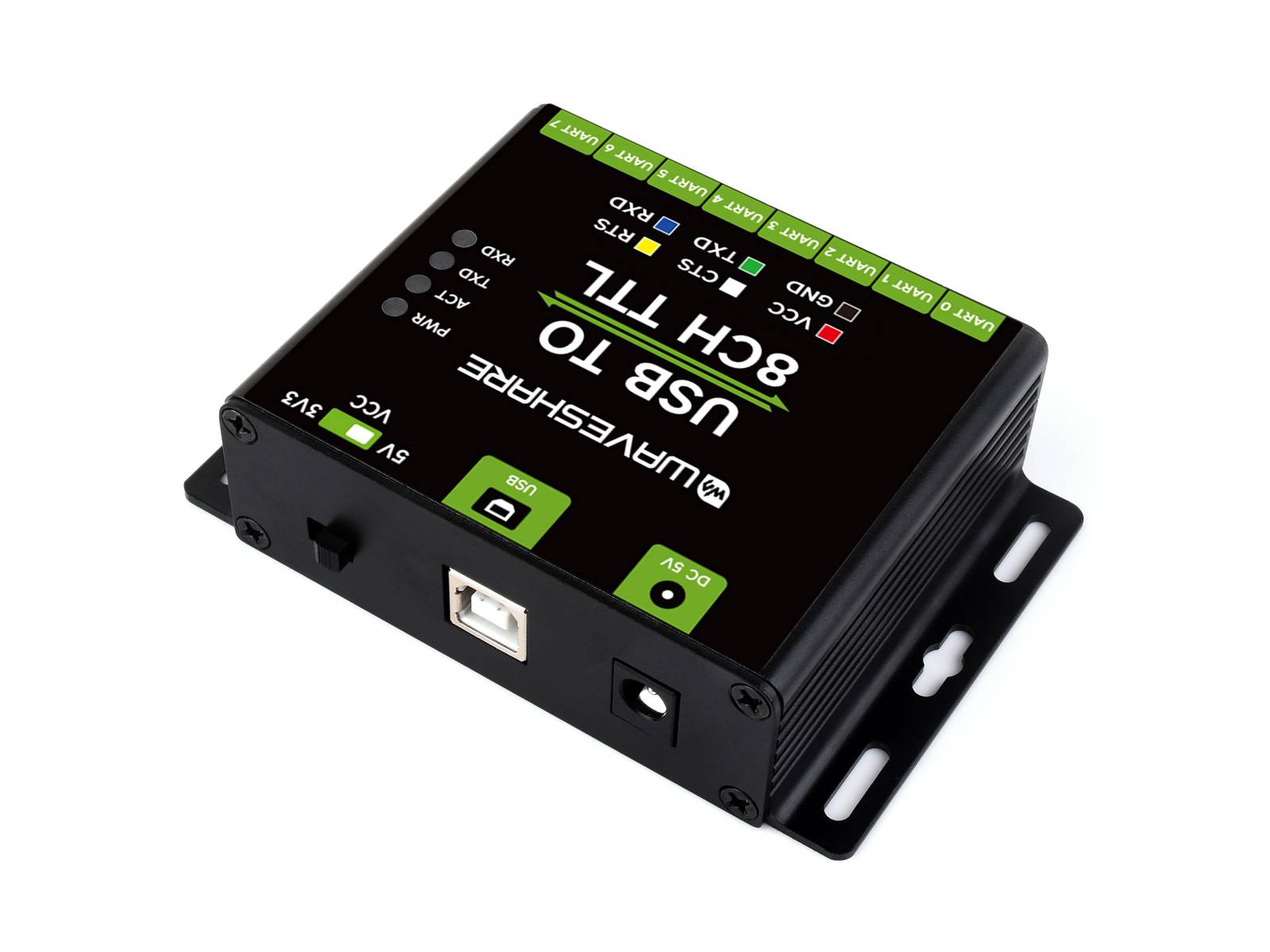

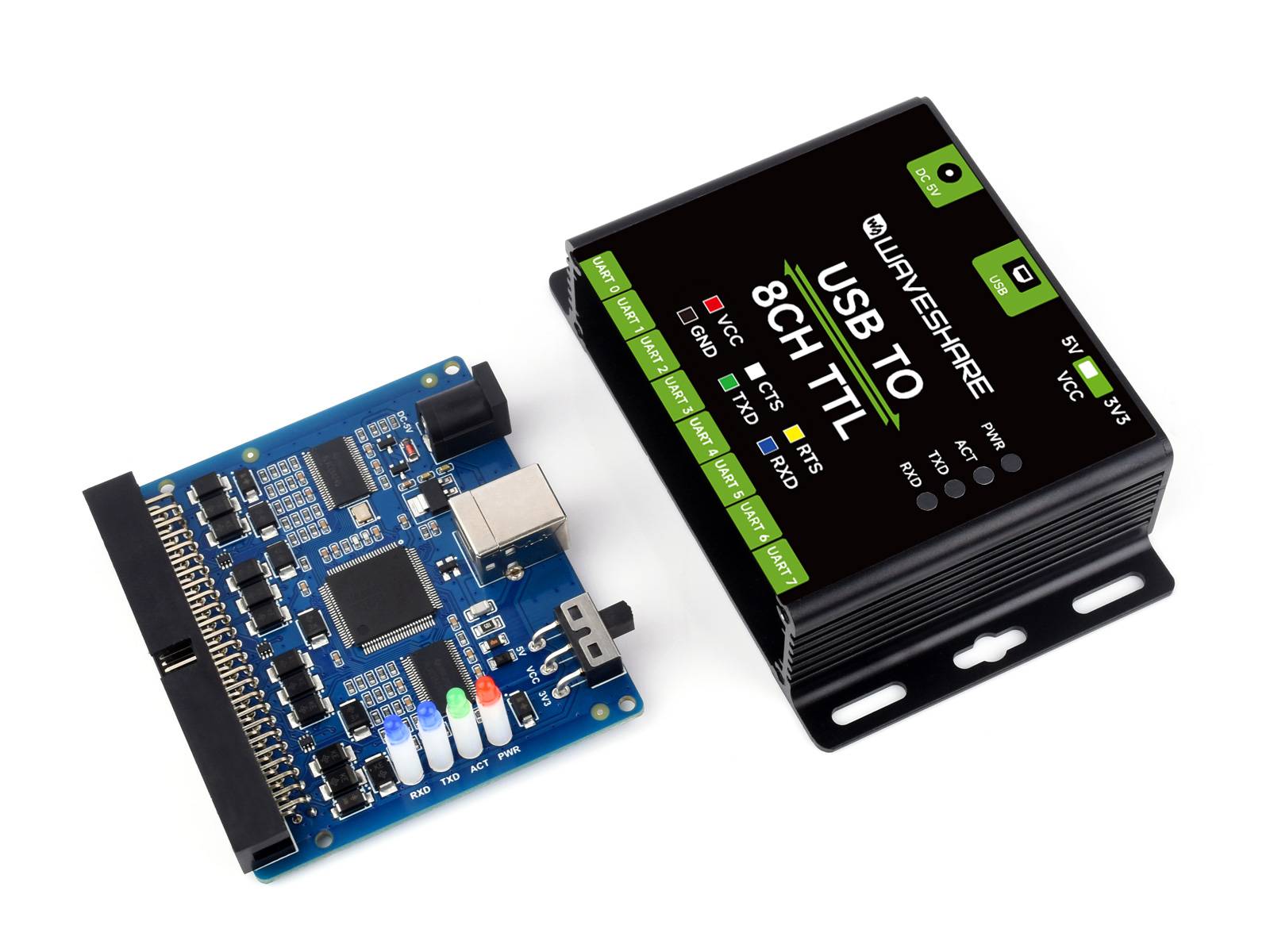

• Indikatoren
  • PWR: Stromanzeige, leuchtet rot, wenn eine USB-Verbindung besteht und Spannung erkannt wird
  • ACT: Statusanzeige, leuchtet grün, wenn der Fahrer erkannt wird
  • TXD: TX-Anzeige, leuchtet, wenn der USB-Anschluss Daten sendet
  • RXD: RX-Anzeige, leuchtet, wenn die Geräteanschlüsse Daten zurücksenden
• Temperatur: -40? ~ 85?
• Luftfeuchtigkeit: 5 % RH ~ 95 % RH
• Betriebssystem: Mac, Linux, Android, Windows 11/10/8.1/8/7

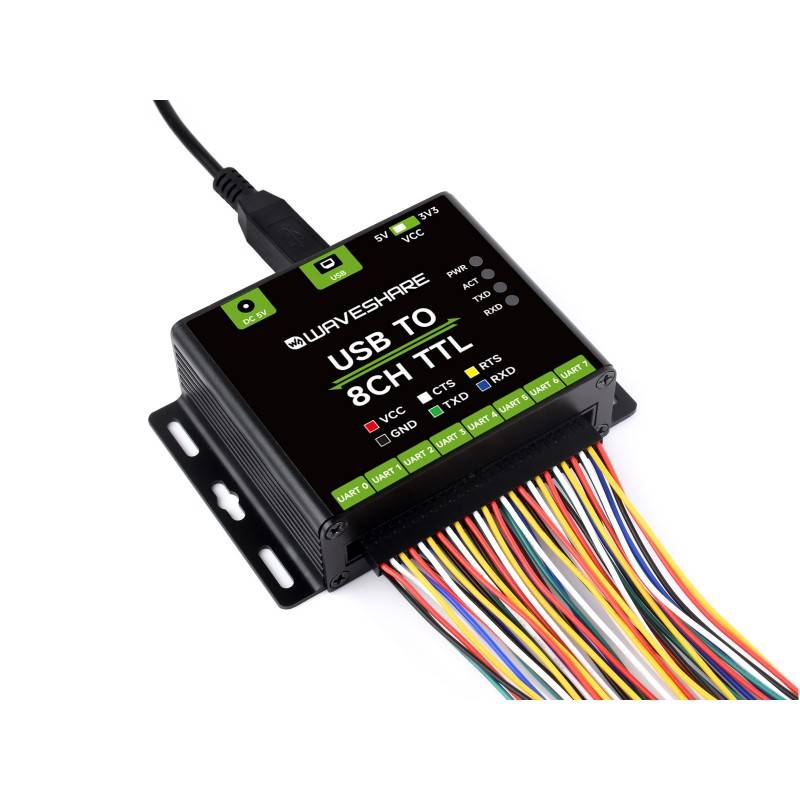

Pinbelegung

• VCC: 5 V- oder 3,3 V-Ausgang, per Schalter konfiguriert
• GND: Masse
• TXD: Verbindung zu MCU.RXD herstellen
• RXD: Verbindung zu MCU.TXD herstellen
• RTS: Verbindung zu MCU.CTS herstellen
• CTS: Verbindung zu MCU.RTS herstellen

Wiki:www.waveshare.com/wiki/USB_TO_8CH_TTL

Lieferumfang

• USB ZU 8CH TTL x1
• USB-Kabel (~1,2 m) x1
• 50PIN Tintenfischkabel x1
