Adafruit HX711 24-bit ADC for Load Cells / Strain Gauges

Beschreibung

Das Adafruit HX711 Breakout enthält einen 24-Bit-Differential-ADC mit superhoher Auflösung und zusätzlicher Verstärkungsschaltung, wodurch es sich perfekt zum Messen von Dehnungsmessstreifen/Wägezellen oder anderen Sensoren mit vier Drähten eignet, die in einer Wheatstone-Brückenanordnung verbunden sind.

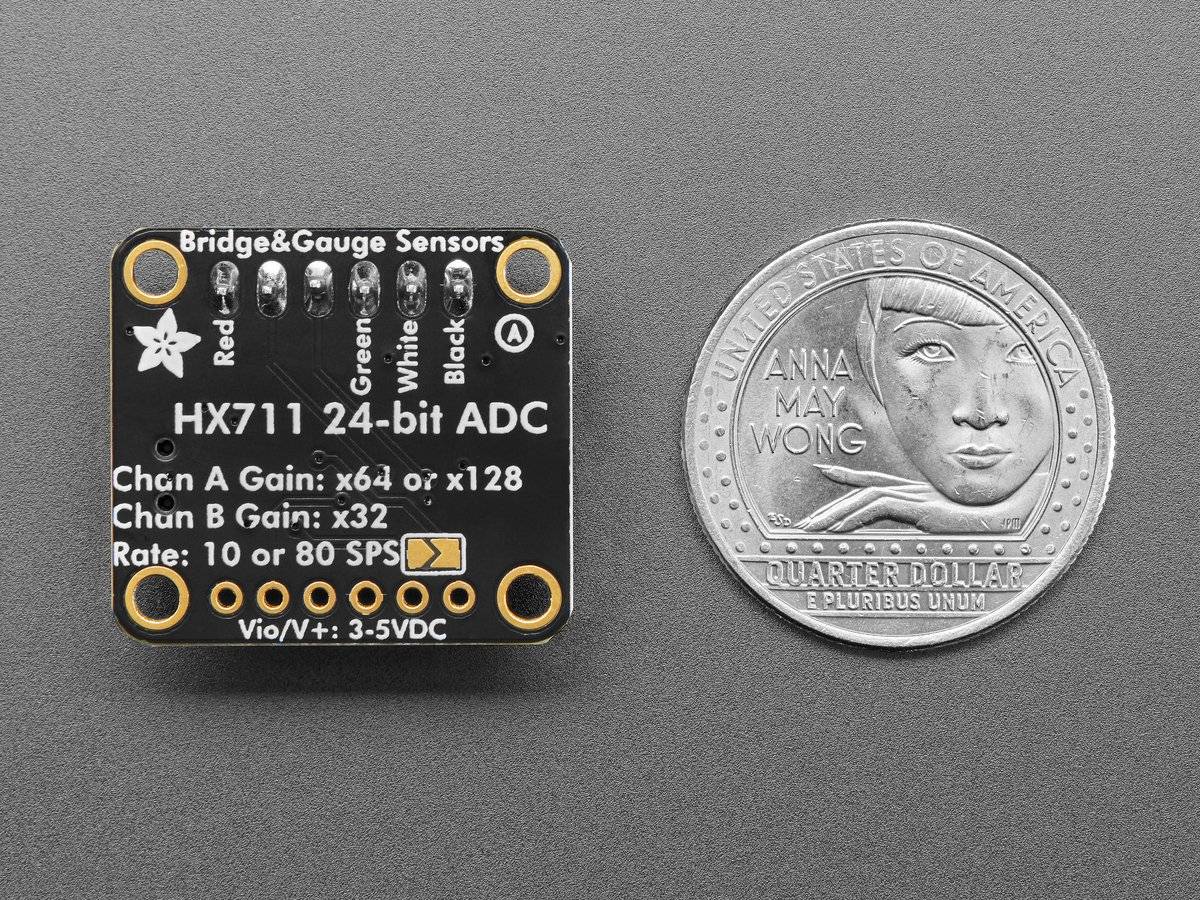

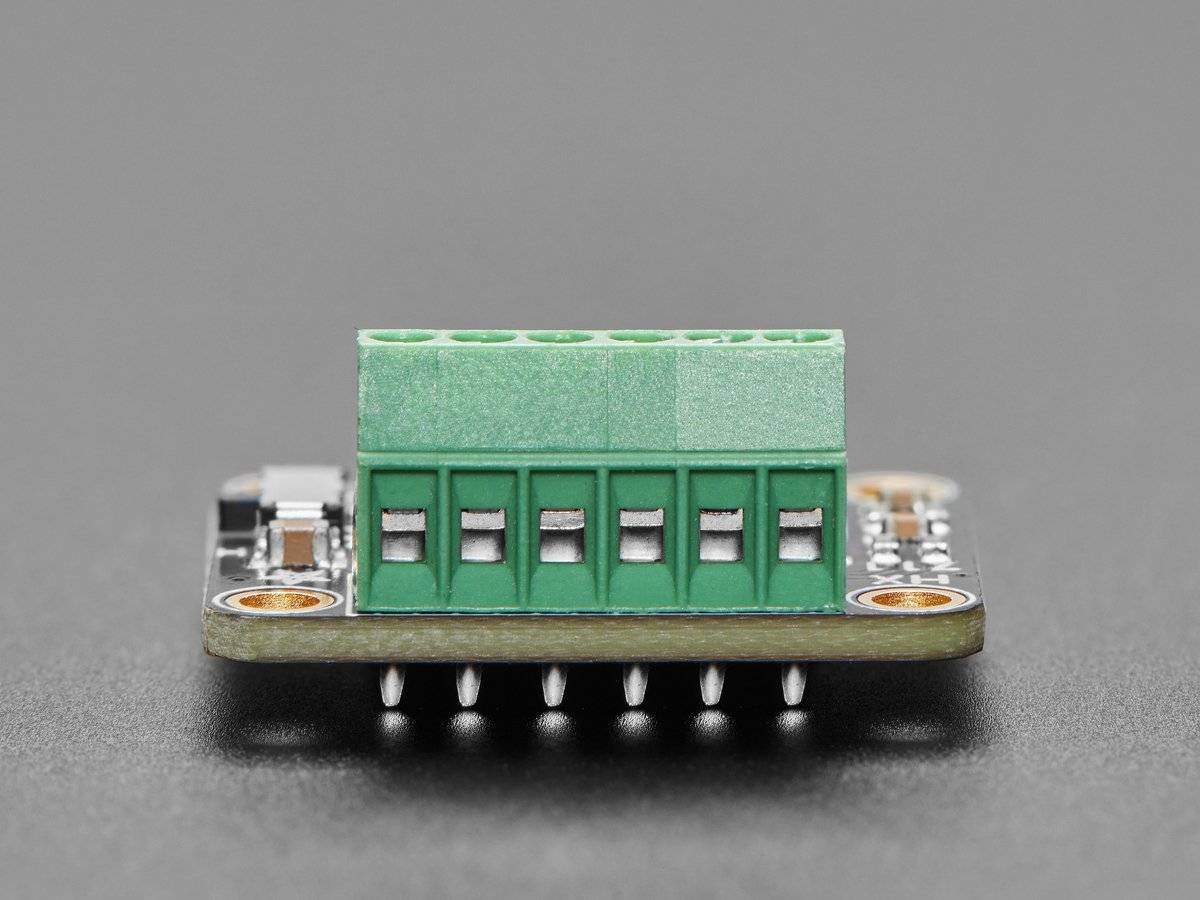

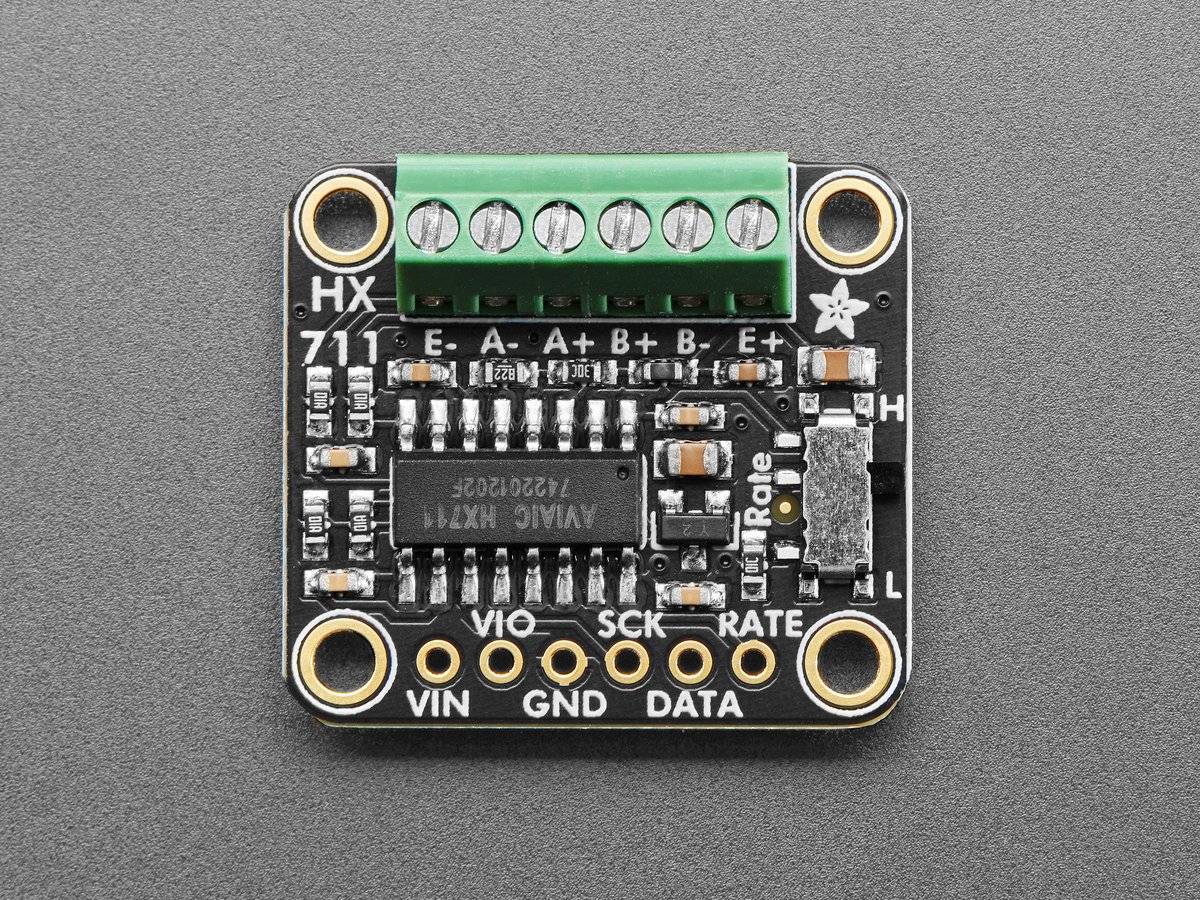

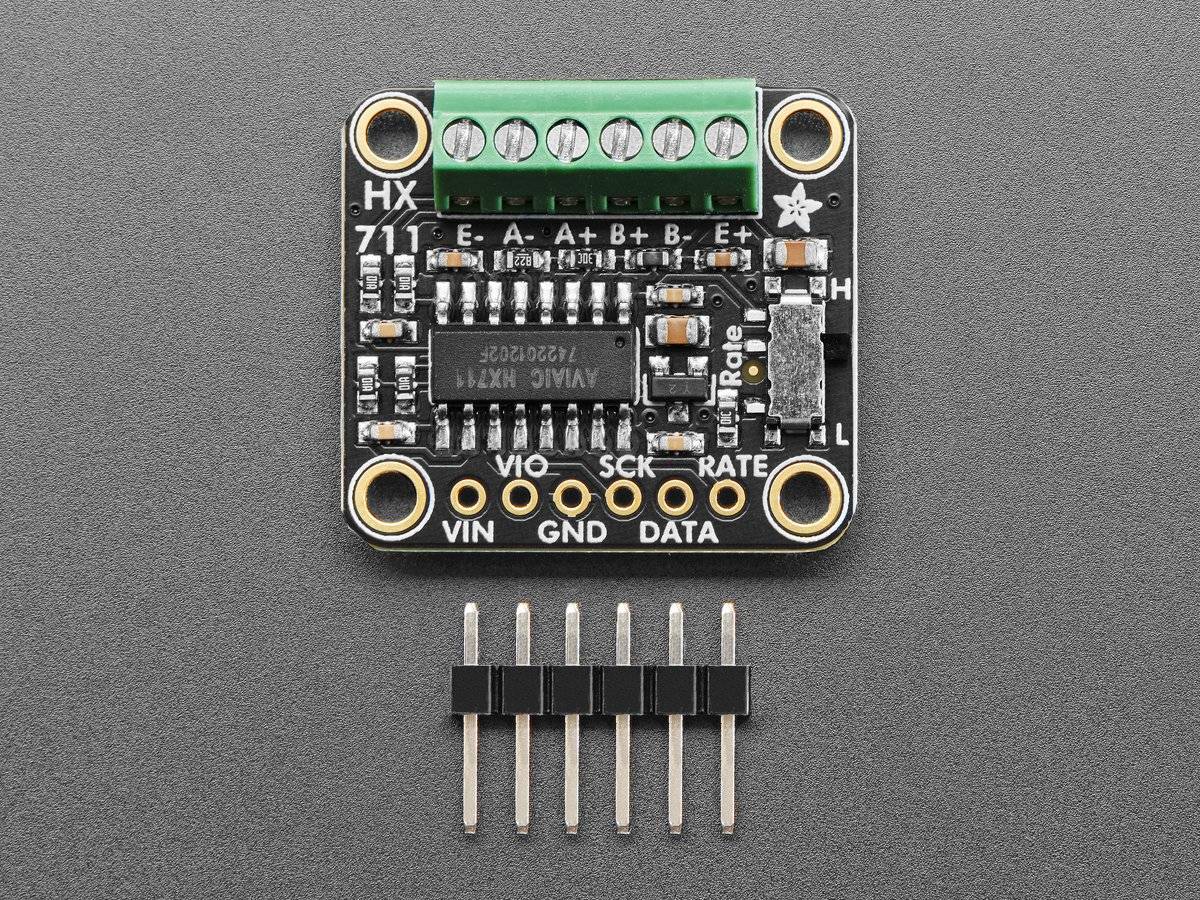

Jedes Breakout wird mit einem HX711-ADC-Chip plus einigen Unterstützungsschaltungen und einem 6-Port-Klemmenblock geliefert, der zum Anschluss von einem oder zwei 4-Draht-Sensoren verwendet werden kann. Das E--Pad wird mit Masse verbunden (oft ein schwarzes Kabel), das E+-Pad wird mit der dem HX711 zugeführten Stromspannung verbunden (oft ein rotes Kabel).

HX711-Spezifikationen:

• Zwei wählbare differentielle Eingangskanäle
• On-Chip-aktiver rauscharmer PGA mit Verstärkungen von 32 (B) und 64 oder 128 (A)
• On-Chip-Stromversorgungsregler für Lastzellen- und ADC-Analogstromversorgung
• On-Chip-Oszillator, der keine externen Komponenten benötigt, mit optionalem externem Kristall
• On-Chip-Power-On-Reset
• Einfache digitale Steuerung und serielle Schnittstelle
• Wählbare 10SPS- oder 80SPS-Ausgangsdatenrate
• Gleichzeitige 50- und 60-Hz-Stromunterdrückung
• Stromverbrauch einschließlich integriertem analogen Stromversorgungsregler:
  Normalbetrieb < 1,5 mA, Ausschalten < 1 uA
• Betriebsversorgungsspannungsbereich: 2,6 ~ 5,5 V

Produktabmessungen: 25,5 mm x 23,0 mm x 12,1 mm / 1,0" x 0,9" x 0,5"

Produktgewicht: 3,9 g / 0,1 oz
