Adafruit Qwiic Stemma QT Breakout Board JST SH-Compatible Connector

Überblick

Adafruit Qwiic Stemma QT Breakout Board JST SH-Compatible Connector

Beschreibung

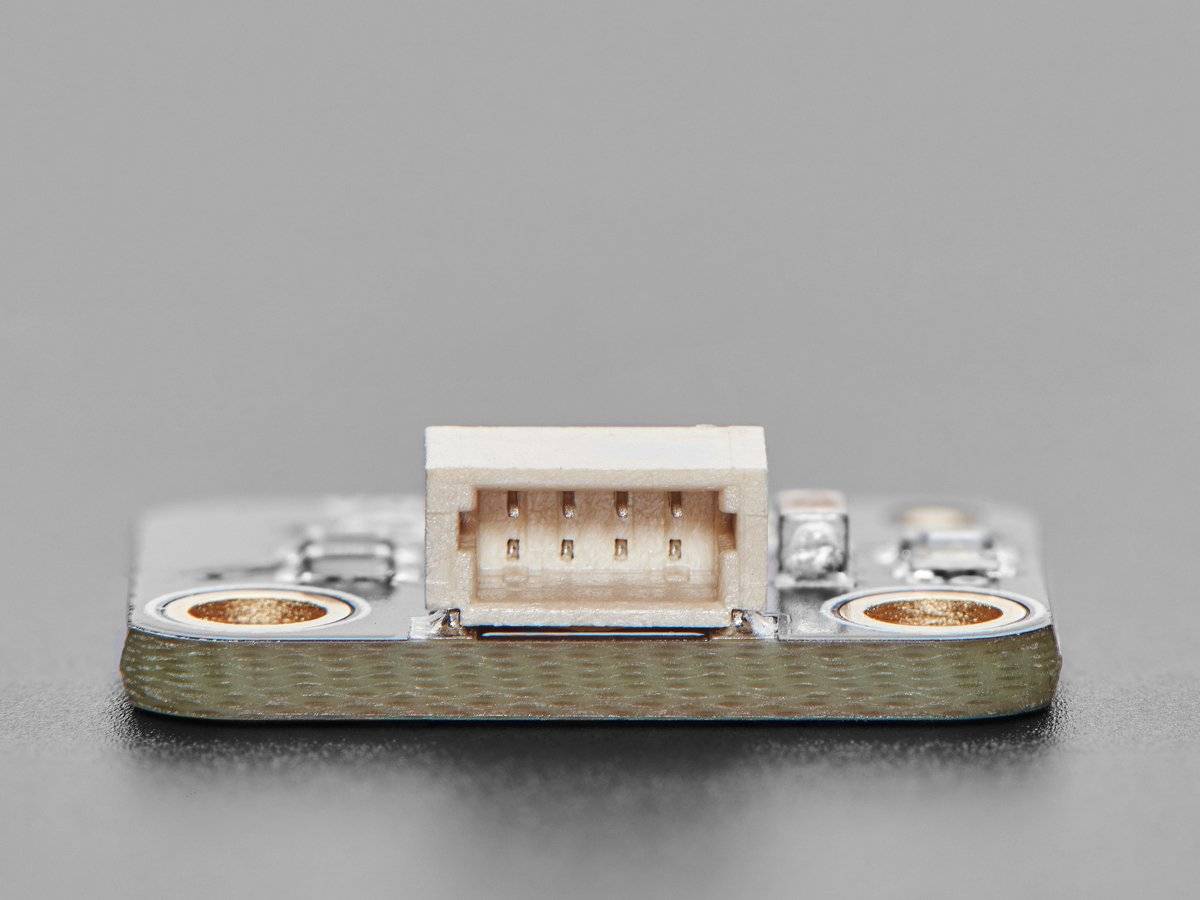

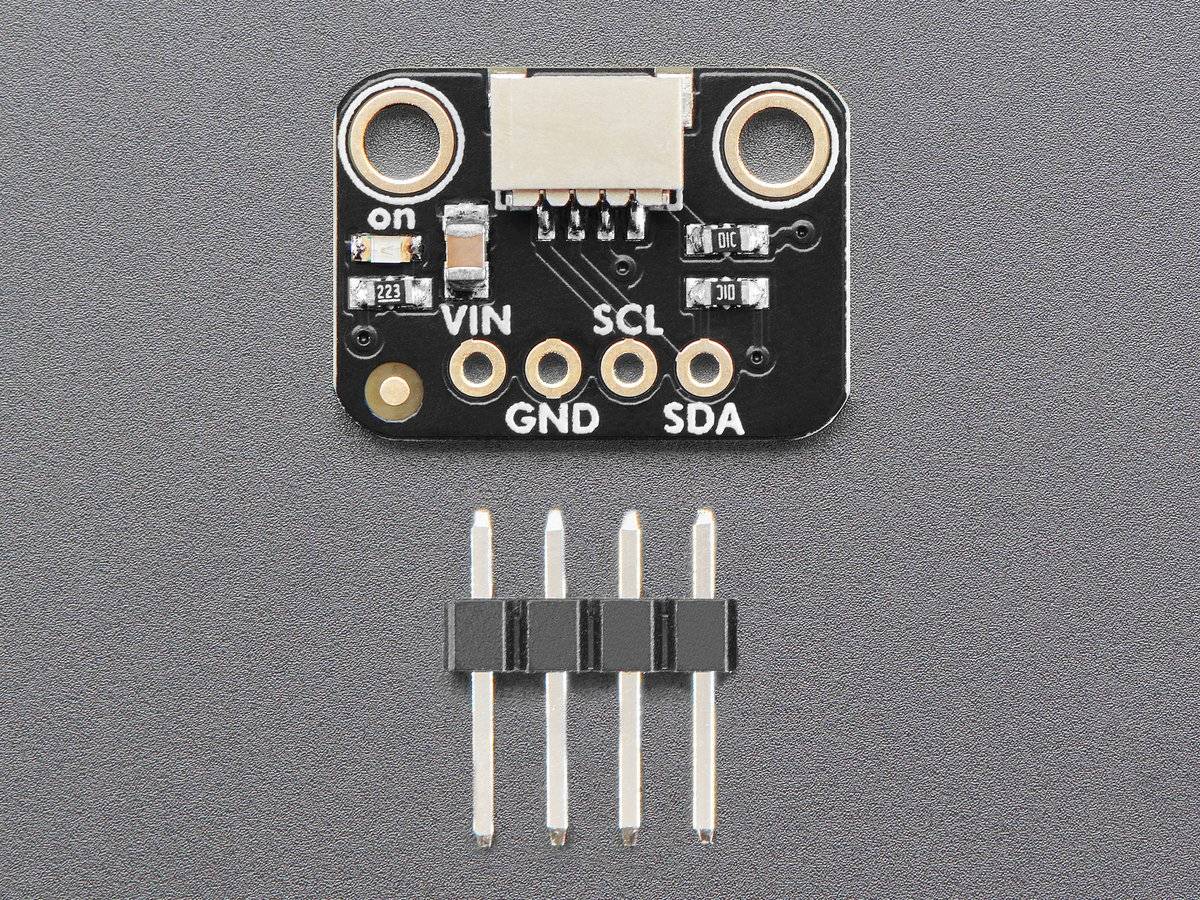

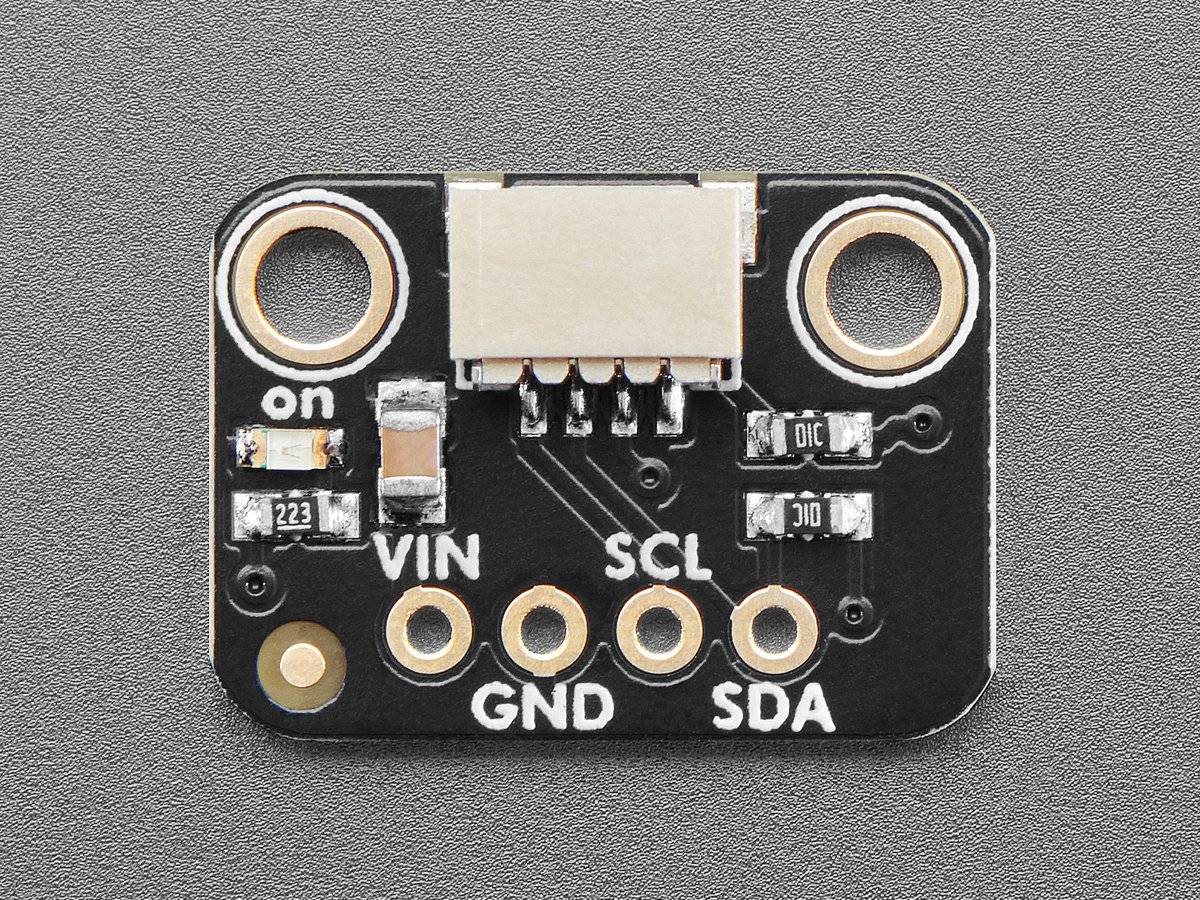

Das Adafruit Qwiic/Stemma QT Breakout Board ist ziemlich einfach: An einem Ende befindet sich ein JST SH-kompatibler Anschluss, der eine Plug-and-Play-Verbindung zum Qwiic- oder Stemma QT-Universum ermöglicht. Auf der anderen Seite befinden sich vier Pads im Abstand von 0,1 Zoll, an denen Sie nach Belieben Stiftleisten oder Drähte anlöten können. Dazwischen befinden sich zwei 10-K-Pullup-Widerstände von den beiden I2C-SDA/SCL-Leitungen zum positiven Stromanschluss sowie eine grüne EIN-LED, damit Sie Bescheid wissen wenn der Stromanschluss und die Masse ordnungsgemäß verdrahtet sind.

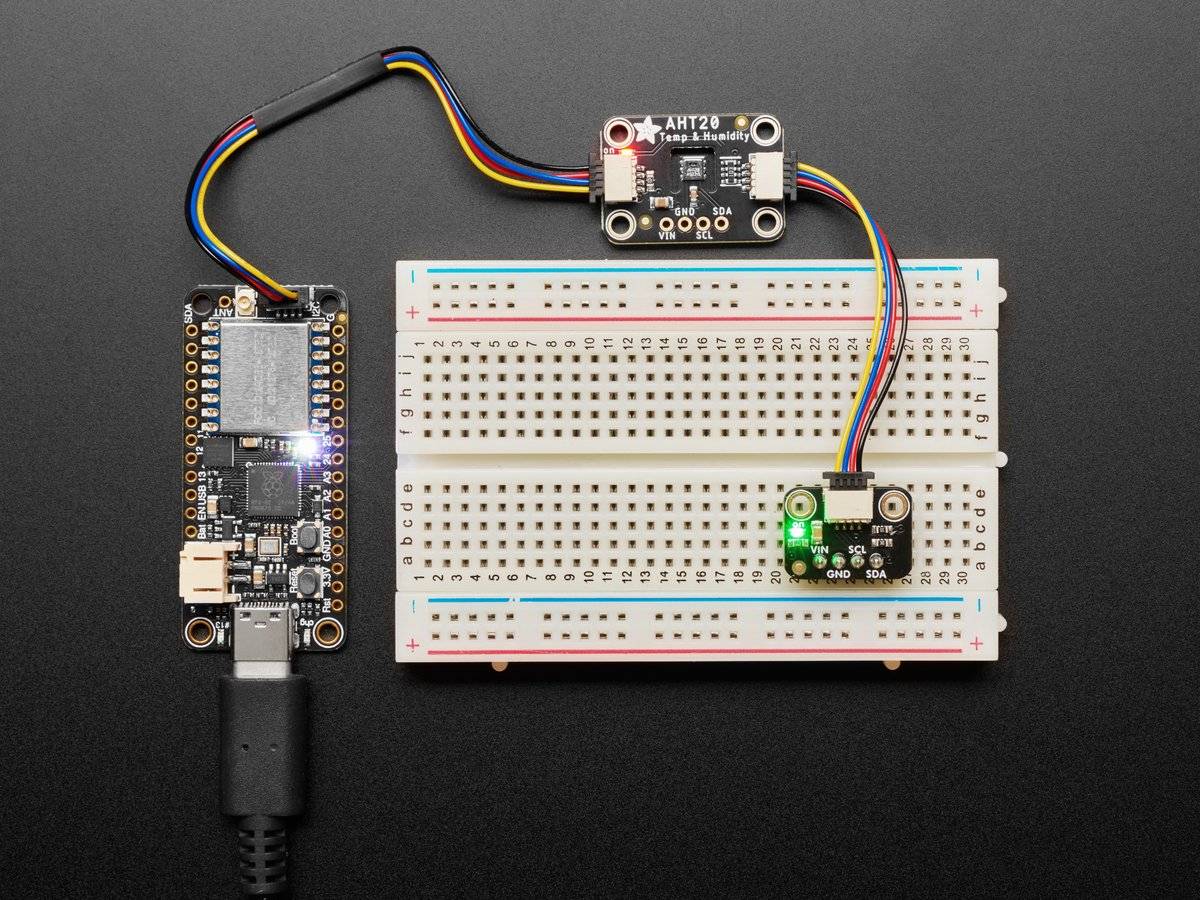

Und das ist es! Einfach aber effektiv. Sie können es sowohl mit „I2C-Controllern“ wie Feather, Metro, QT Py als auch mit „I2C-Geräten“ wie Sensoren, OLEDs oder GPIO-Expandern verwenden. Da die Leitungen einfach durchgehen, können Sie es mit 3 oder 5 V Strom und Logik verwenden. Die LED- und Pull-up-Widerstände können deaktiviert werden, indem einige kleine Leiterbahnen auf der Rückseite der Platine abgeschnitten werden, wenn sie nicht benötigt werden.
