Beschreibung

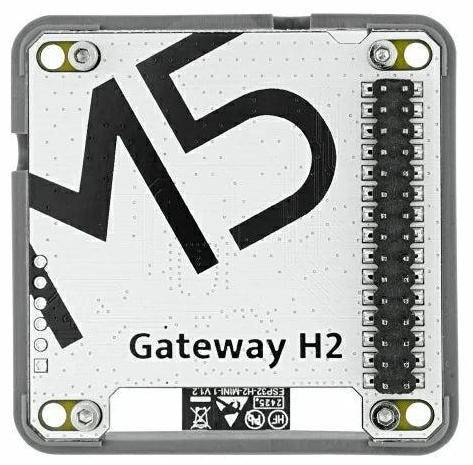

M5Stack ESP32-H2 Thread/Zigbee Gateway Module

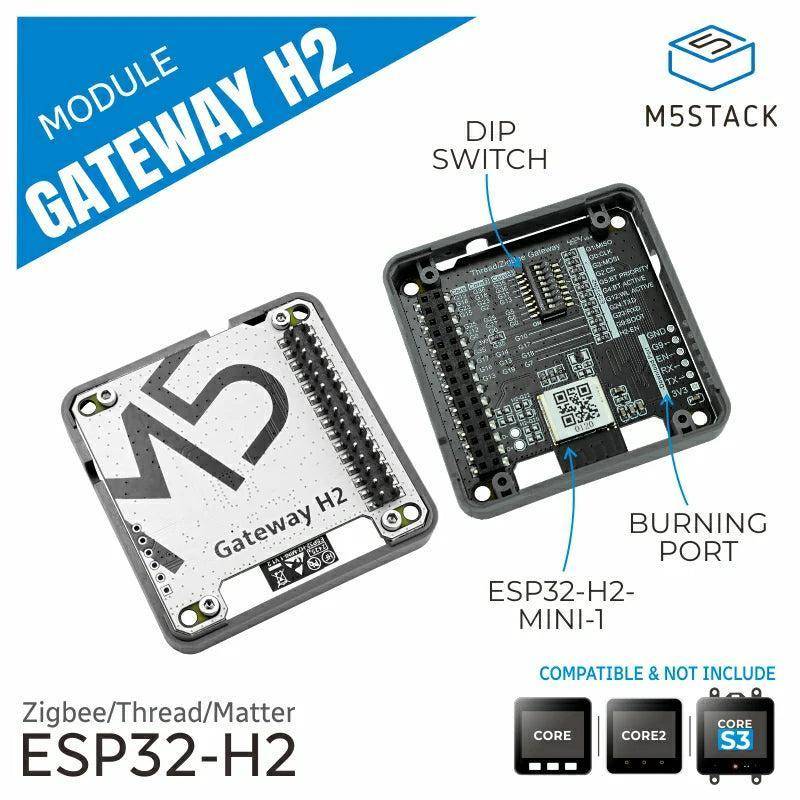

Das M5Stack ESP32-H2 Thread/Zigbee Gateway Module ist ein entwicklungsfähiges Gateway-Modul, das auf dem ESP32-H2-MINI-1 basiert und speziell für M5-Hosts konzipiert wurde. Es enthält einen stromsparenden 32-Bit-Single-Core-MCU auf Basis der RISC-V-Architektur und unterstützt drahtlose Kommunikationsprotokolle wie Zigbee, Thread und Matter (basierend auf Thread).
Das Modul integriert IEEE 802.15.4 für drahtlose Kommunikation und ermöglicht in Verbindung mit einem M5-Host die Entwicklung von Matter-over-Thread-Endgeräten sowie die Interaktion zwischen verschiedenen Ökosystemen. Eine integrierte Hardware-Verschlüsselung sorgt für eine hohe Datensicherheit in IoT-Anwendungen.

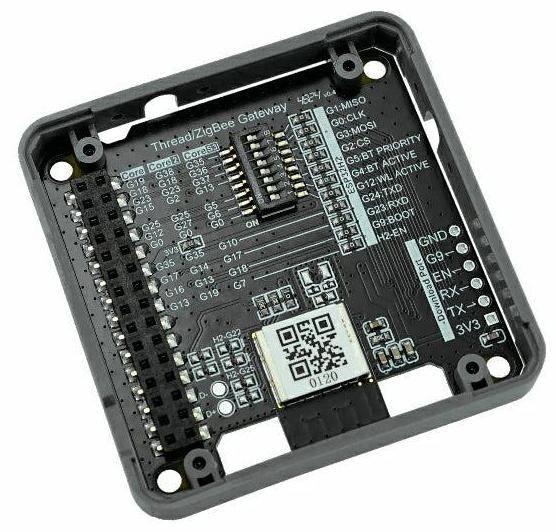

Ein DIP-Schalter ermöglicht das Umschalten zwischen verschiedenen Kommunikationsschnittstellen. Zudem verfügt das Modul über eine Standard-Programmierschnittstelle für das Flashen und Debuggen von Firmware. Die stapelbare Bauweise erleichtert die Erweiterung mit weiteren Modulen. Es eignet sich für Smart-Home-Anwendungen, Umweltüberwachung, Sensornetzwerke sowie energieeffiziente drahtlose Kommunikation.
Merkmale im Überblick
- Unterstützt Zigbee, Thread und Matter
- Integrierte IEEE 802.15.4-Funktionalität
- Konfigurierbarer DIP-Schalter
- Hardware-Verschlüsselung integriert
- Stapelbare Erweiterungsmöglichkeit
- Niedriger Energieverbrauch
- UIFlow 2.0
- Arduino IDE
- SoC: ESP32-H2, 32-Bit Single-Core RISC-V-Prozessor, bis zu 96 MHz
- Flash-Speicher: 2 MB
- Antenne: PCB-Antenne integriert
- Unterstützte Protokolle: IEEE 802.15.4 (Zigbee 3.0, Thread 1.3, Matter)
- Stromverbrauch im Standby: DC 3,3V / 8,55 mA
- Stromverbrauch im Betrieb (Thread-Netzwerk): DC 3,3V / 18,35 mA
- DIP-Schalter: 8-fach DIP zur Schnittstellenwahl (UART/SPI) und Steuerung der Drahtlosfunktionen
- Betriebstemperatur: 0-40°C

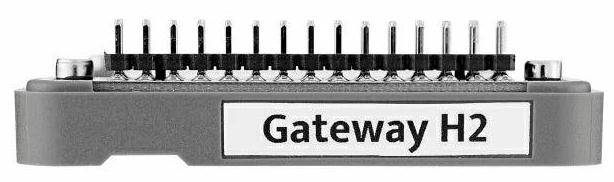

- Produktabmessungen: 54,0 x 54,0 x 13,1 mm
- Produktgewicht: 11,8 g
- Verpackungsgröße: 133,0 x 95,0 x 16,0 mm
- Verpackungsgewicht: 25,1 g
- Geeignet für Smart Home, industrielle Automatisierung, Gesundheitswesen, Unterhaltungselektronik und intelligente Landwirtschaft
- 1x Module Gateway H2
- Dokumentation
