Beschreibung

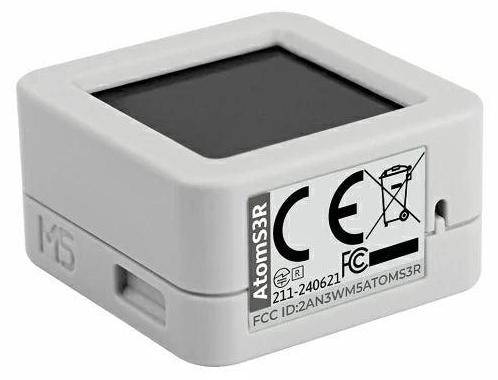

M5Stack ATOMS3R Development Kit with 0.85-inch Screen (8MB PSRAM)
Das M5Stack ATOMS3R Development Kit ist ein kompakter, programmierbarer Controller auf Basis des ESP32-S3-PICO-1-N8R8 mit integrierter WiFi-Funktion, 8MB Flash-Speicher und 8MB PSRAM. Es verfügt über ein 0,85 Zoll großes farbiges IPS-Display, unter dem sich eine programmierbare Taste befindet. Der integrierte Stromkreis wandelt 5V auf 3,3V um. Zusätzlich sind ein dreiachsiger geomagnetischer Sensor (BMM150) sowie ein sechsachsiger Lagesensor (BMI270) verbaut.

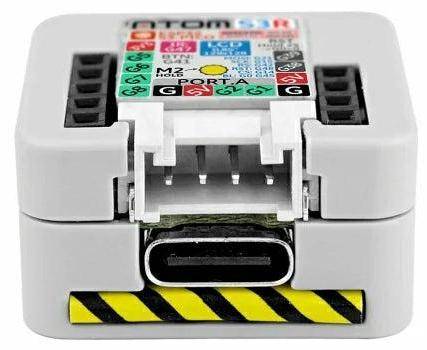

Der Controller wird über eine USB-C-Schnittstelle mit Strom versorgt und zur Programmierung verbunden. Für Erweiterungen steht ein HY2.0-4P-Port zur Verfügung. Am Gehäuseboden befinden sich sechs reservierte GPIO- und Stromanschlüsse zur einfachen Einbindung zusätzlicher Komponenten. Die verbesserte 3D-Antenne sorgt im Vergleich zu Vorgängermodellen für eine stabilere Funkverbindung. Mit Abmessungen von 24 x 24 x 12,9 mm eignet sich das Modul für den Einbau in kompakte, intelligente Geräte und Anwendungen im Bereich der eingebetteten Systeme.
Das Gerät ist ein universell einsetzbares Entwicklungsmodul für IoT-Projekte, Smart Devices, tragbare Elektronik und Bewegungs- bzw. Richtungserkennung. Die Kombination aus ESP32-S3-MCU, farbigem Display, Sensorik und Infrarot-Schnittstelle ermöglicht vielseitige Steuerungs- und Messanwendungen im Bereich der Prototypenerstellung und Endanwendungsentwicklung.
Das Modul besitzt einen integrierten neunachsigen Sensorverbund bestehend aus einem sechsachsigen Beschleunigungs- und Gyroskopsensor (BMI270) und einem dreiachsigen Magnetfeldsensor (BMM150), wodurch präzise Lage-, Bewegungs- und Richtungsanalysen möglich sind. Der Speicher mit 8MB PSRAM und 8MB Flash erlaubt das Ausführen umfangreicher Programme. Die Funkverbindung erfolgt über die integrierte 3D-Antenne. Die Infrarot-Sendeeinheit unterstützt Reichweiten bis zu 12,46 m bei einem Abstrahlwinkel von 180°. Das Display zeigt programmierte Inhalte oder Sensorwerte an. Die Stromversorgung erfolgt über USB-C oder Grove-kompatible Anschlüsse. Der programmierbare Button erlaubt benutzerdefinierte Steuerungen. Die Programmierung ist mit Arduino, UIFlow oder Micropython möglich.
Das M5Stack ATOMS3R ist ein Mikrocontroller-Modul mit Bildschirm, das sich für eingebettete Anwendungen eignet. Es kann in tragbaren Geräten oder zur Bewegungserkennung genutzt werden. Es verfügt über einen Bewegungssensor, einen Magnetfeldsensor, Speicher, WLAN, programmierbare Tasten und einen Bildschirm. Der Controller kann in verschiedenen Umgebungen zur Steuerung oder Erfassung eingesetzt werden. Die Schnittstellen ermöglichen die Erweiterung mit zusätzlichen Komponenten. Das Produkt wird über eine Programmiersprache wie Arduino oder MicroPython gesteuert.

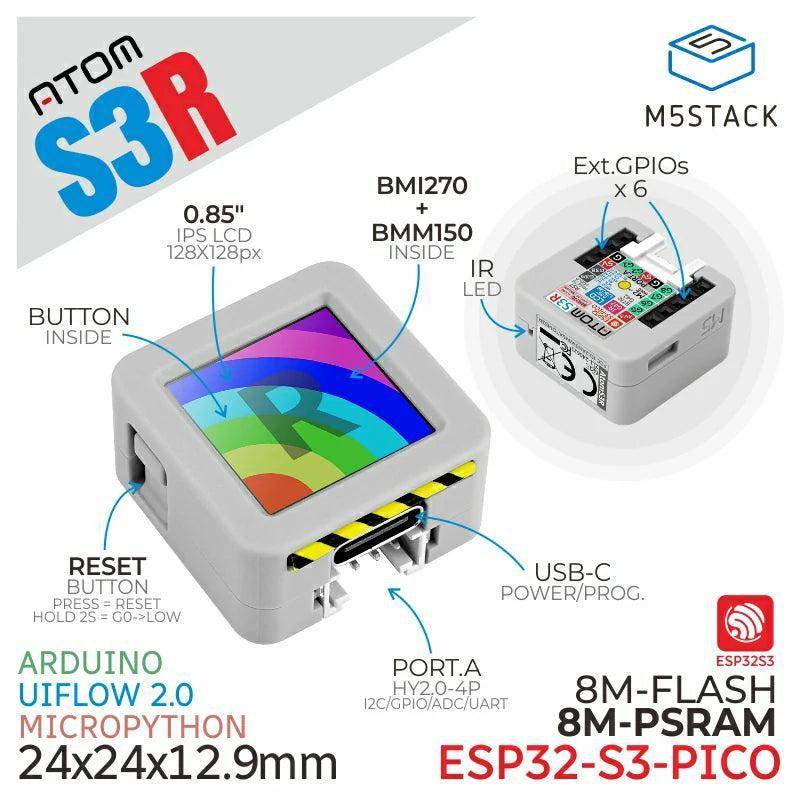

Merkmale im Überblick
- ESP32-S3-PICO-1-N8R8 Mikrocontroller

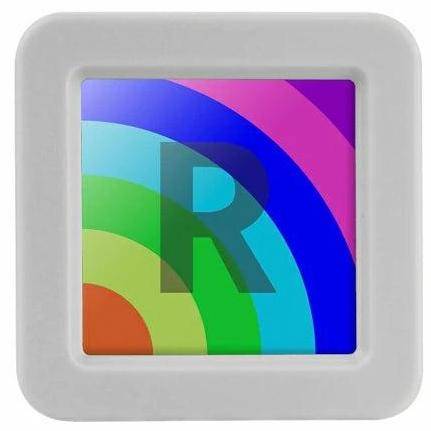

- 0,85-Zoll-IPS-Farbdisplay (128 x 128 Pixel)
- Neunachsige IMU (BMI270 + BMM150)
- Infrarotsender mit bis zu 12,46 m Reichweite
- 8MB PSRAM und 8MB Flash
- USB-C für Stromversorgung und Firmware
- HY2.0-4P Erweiterungsport
- Sechs GPIO-Anschlüsse am Boden
- Programmierbare Taste
- Kompatibel mit Arduino, UIFlow, Micropython
- Arduino
- UIFlow
- Micropython
- SoC: ESP32-S3-PICO-1-N8R8, Dual-core Xtensa LX7, bis zu 240 MHz
- Speicher: 8MB Flash, 8MB PSRAM
- Display: 0,85 Zoll IPS, 128 x 128, Treiber GC9107
- Sensor: BMI270 (0,05 % Beschleunigung, 0,05°/s Winkelgeschwindigkeit)
- Sensor: BMM150 (0,3 μT Magnetfeldgenauigkeit)
- Infrarot-Reichweite: 12,46 m bei 180°, 1,45 m bei 90°, 3,88 m bei 45°
- Stromverbrauch Schlafmodus: GPIO: 11,63 μA, Grove: 10,75 μA, USB: 92,50 μA
- Betriebsstrom: IMU: 99,25 mA, IR: 100,40 mA, RGB: 106,39 mA, LCD: 56,69 mA
- GPIO: G5, G6, G7, G8, G38, G39
- Betriebstemperatur: 0 °C bis 40 °C
- Produktabmessungen: 24 x 24 x 12,9 mm
- Verpackungsmaße: 85 x 65,5 x 13 mm
- Gewicht: Produkt 6,7 g, Verpackung 13,4 g
- 3D-Antennenstruktur verbessert im Vergleich zu Vorgängermodellen
- 1x AtomS3R
- Technische Dokumentation und Lernmaterial
