Beschreibung

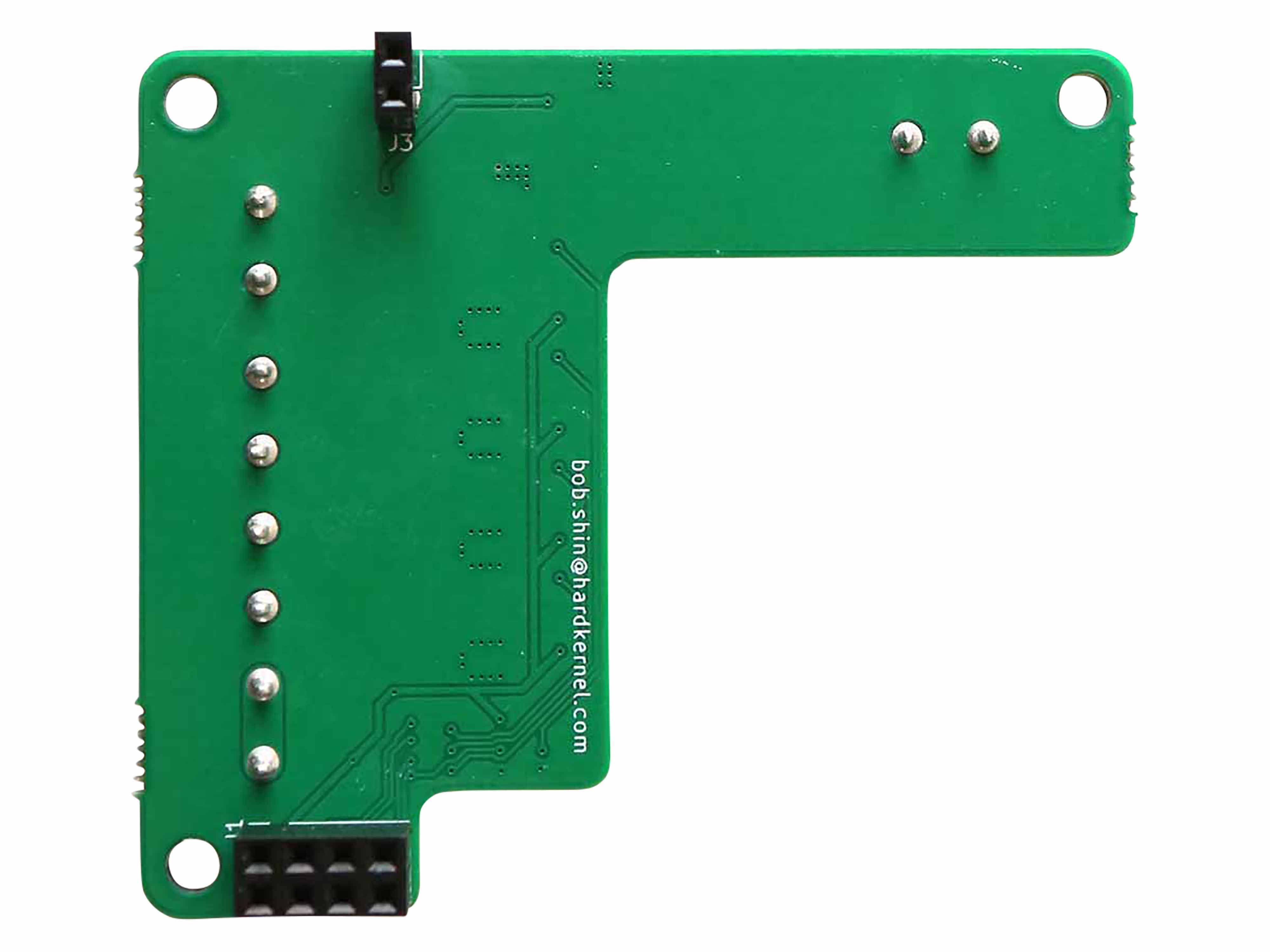

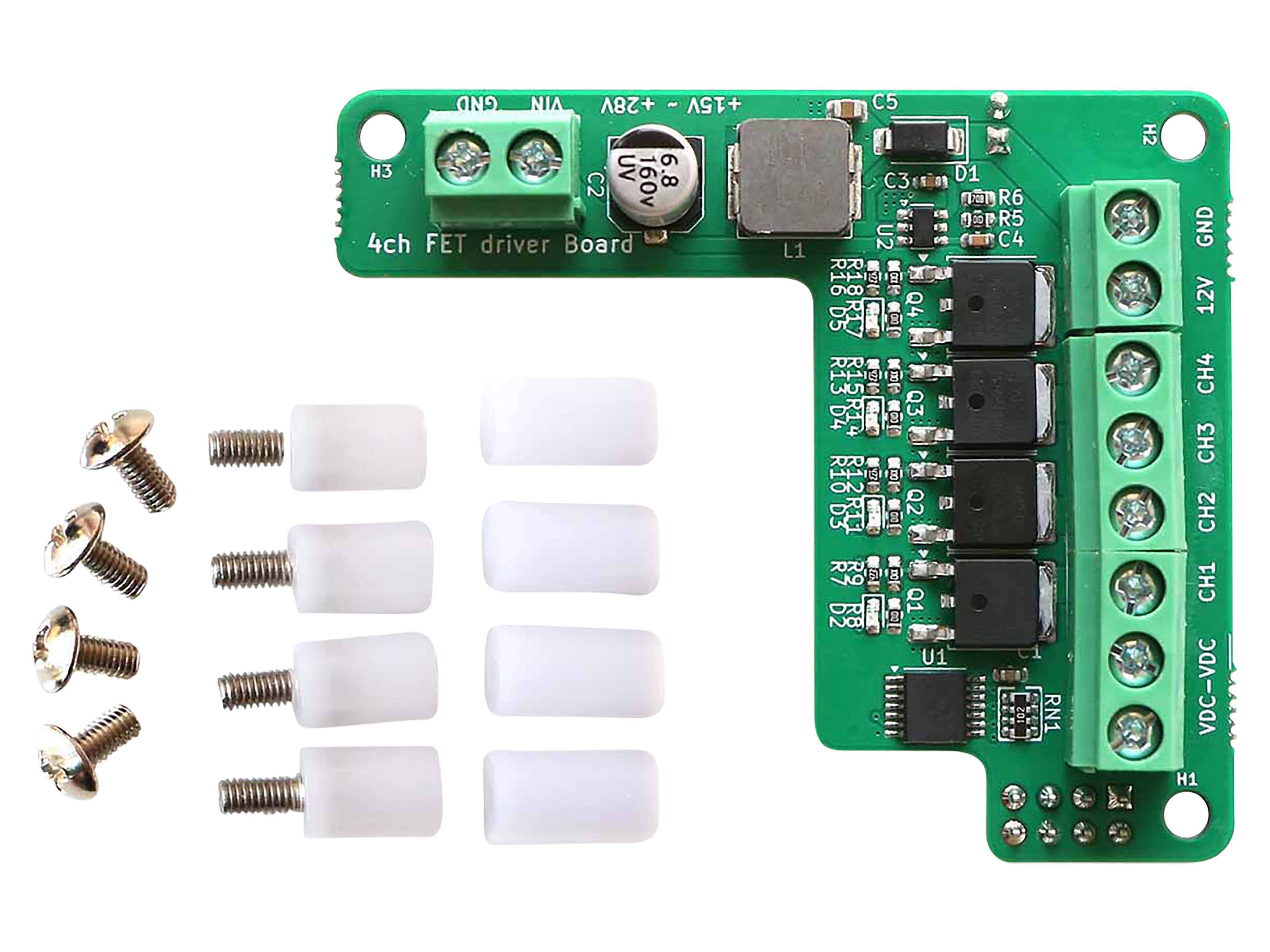

Das 4-Kanal-FET-Board für den ODROID-C5 ist ein vielseitiges Erweiterungsmodul zur leistungsstarken Ansteuerung von Gleichstromverbrauchern. Es ermöglicht die Steuerung von DC-Motoren, Relais, Ventilen oder Beleuchtungssystemen über 4 Open-Drain-Ausgänge, die mit MOSFETs vom Typ IRLR024N bestückt sind. Ein integrierter Step-Down-Spannungswandler (TI TPS54302) versorgt nicht nur das Board selbst, sondern kann gleichzeitig den ODROID-C5 zuverlässig mit 12 V bei bis zu 3 A versorgen. Damit eignet sich das Board hervorragend für Embedded- oder Automatisierungsanwendungen, bei denen eine kompakte und leistungsfähige Energie- und Schaltlösung gefragt ist. Features: - Vielseitiges Erweiterungsmodul für ODROID-C5 - 4 Open-Drain-Ausgänge zur Steuerung von DC-Verbrauchern - Integrierter Step-Down-Konverter mit 12V bei 3A - MOSFET-Typ IRLR024N sorgt für effiziente Leistung - Aufsteckbar auf 40-Pin GPIO des ODROID-C5 Technische Daten: - Max. Eingangsspannung: 28 V DC - Ausgänge: 4× Open-Drain (MOSFET-gesteuert) - MOSFET-Typ: IRLR024N von Infineon Technologies - Eingebaute Spannungsregelung: Step-Down-Buck-Konverter, Texas Instruments TPS54302 - Ausgangsspannung: 12 V DC - Ausgangsstrom: max. 3 A - Versorgungsfunktion: Kann ODROID-C5 direkt mit Strom versorgen - Kompatibilität: GPIO-gesteuert (3,3 V Pegel) - Bauform: Aufsteckbar auf den 40-Pin GPIO des ODROID-C5 - Maße (LxBxH): 56x65x21 mm Lieferumfang: - 1× 4-Kanal-FET-Board für ODROID-C5 - Abstandhalter - Schrauben (Kabel oder externe Lasten nicht enthalten) Wiki-Link: https://wiki.odroid.com/accessory/add-on_boards/fetboard
