Beschreibung

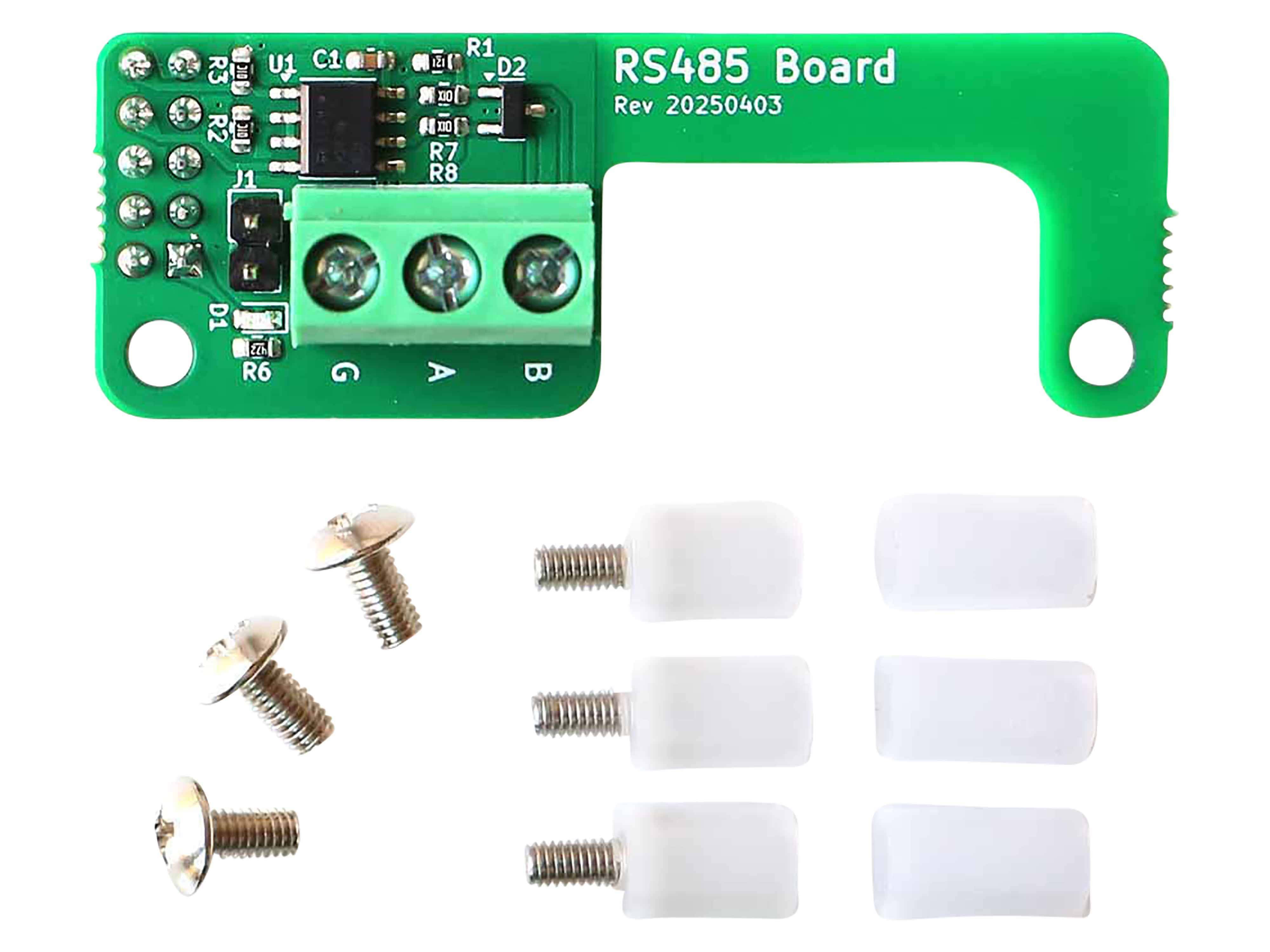

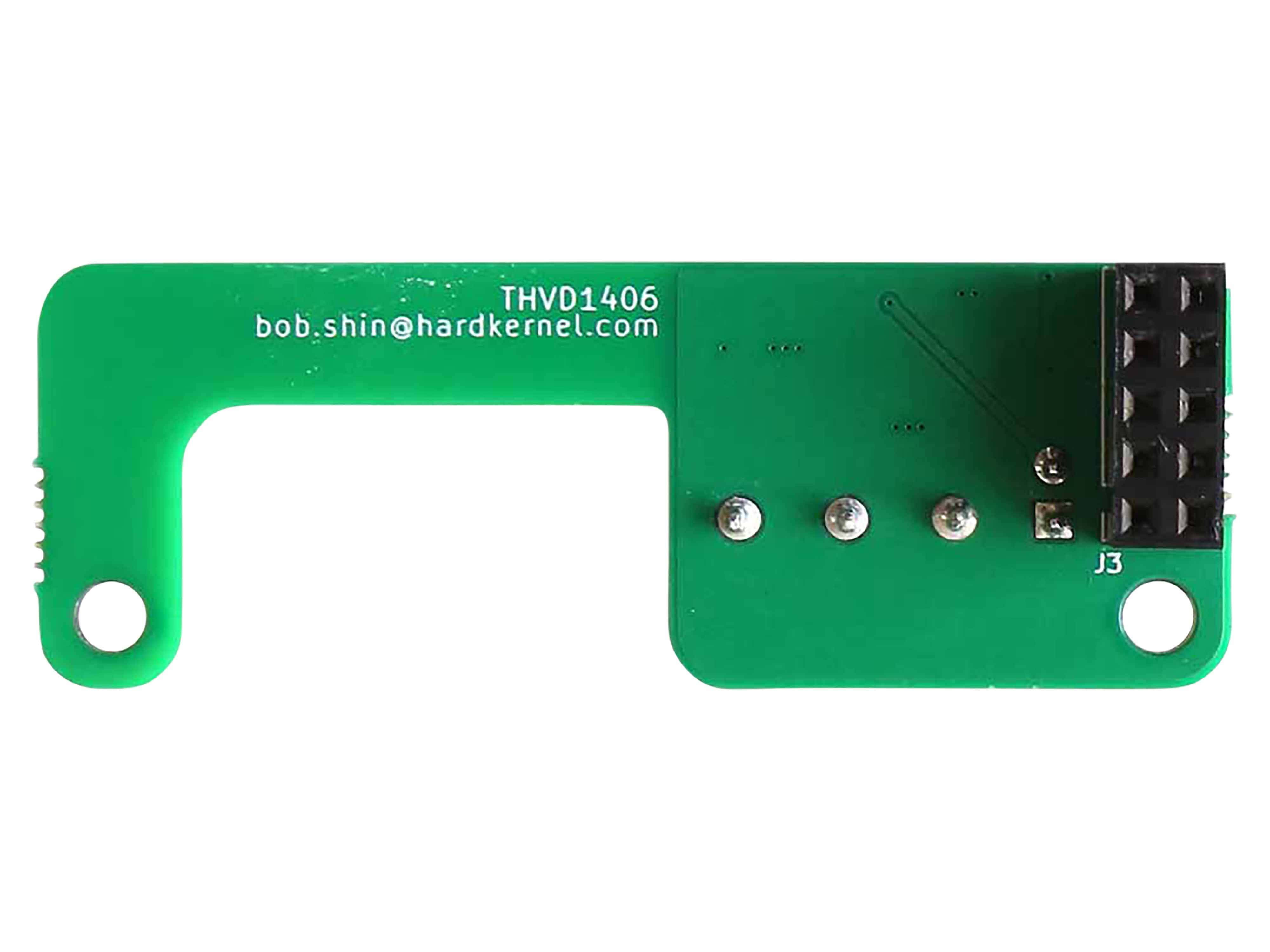

Das RS-485-Erweiterungsboard für den ODROID-C5 ermöglicht die serielle Kommunikation über den RS-485-Standard, der in der Industrie weit verbreitet ist – ideal für lange Kabelwege, zuverlässige Datenübertragung und störresistente Verbindungen. Das kompakte Modul wird direkt auf den GPIO-Header des ODROID-C5 gesteckt und nutzt die UART-Schnittstelle für die Datenkommunikation. Ausgestattet mit dem THVD1406 Transceiver von Texas Instruments, bietet das Board eine zuverlässige Halbduplex RS-485-Kommunikation mit automatischer Richtungsumschaltung – ganz ohne zusätzliche Steuerpins. Ein optional zuschaltbarer Abschlusswiderstand (durch Verbinden der J1 Pins) sorgt für stabile Kommunikation auch bei längeren Leitungen. Features: - Erweitert ODROID-C5 für serielle RS-485-Kommunikation - Ideal für Home-Bus Anwendungen und Automatisierung - Einfaches Steckmodul, kein Löten erforderlich - Störresistente Datenübertragung auf langen Kabelwegen - Automatische Richtungsumschaltung ohne Steuerpins Technische Daten: - Kompatibilität: ODROID-C5 (GPIO-kompatibel) - Schnittstelle: UART über GPIO - Transceiver-IC: Texas Instruments THVD1406 - Kommunikationsart: RS-485, halbduplex - Besonderheiten: Automatische Richtungssteuerung über den Dateneingang (kein Steuerpin erforderlich) / Abschlusswiderstand integriert, aktivierbar durch Kurzschluss des Jumpers J1 - Maximale Datenrate: 500 kbps - Spannungsversorgung: Über den GPIO-Anschluss (3,3 V kompatibel) - Typische Anwendungen: Kommunikation / Automatisierungstechnik / Sensor-/Aktor-Netzwerke / HomeBus-/Modbus-Systeme Lieferumfang: - 1× RS-485-Erweiterungsboard für ODROID-C5 - Abstandhalter - Schrauben (ODROID-C5, Kabel oder Geräte mit RS-485 nicht enthalten)
