Automotive Gauge Stepper Motor - x27.168

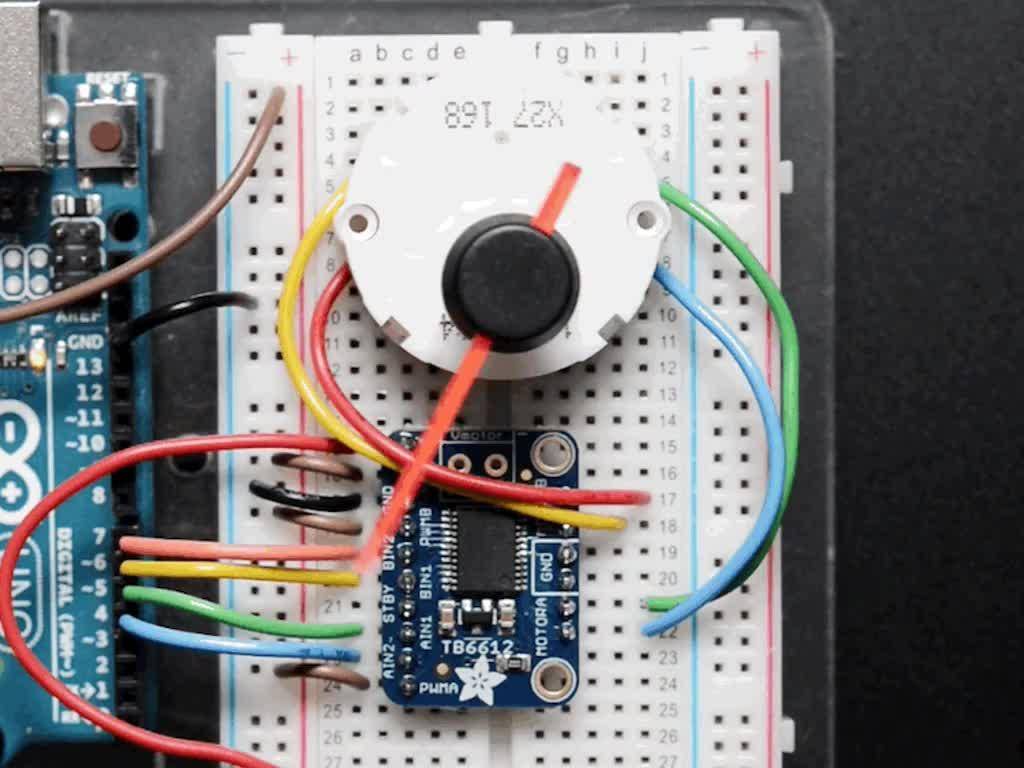

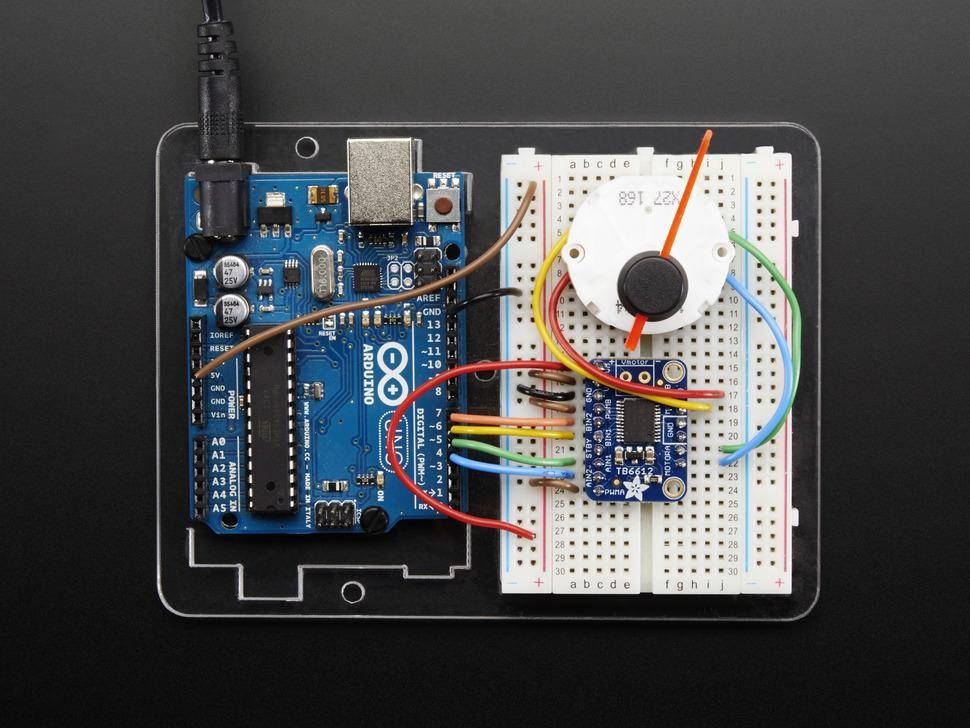

Dieser Schrittmotor unterscheidet sich von den großen NEMA-17-Typen, die du vielleicht gewohnt bist. Diese Motoren werden häufig in Messgeräten für Motorräder und Autos verwendet, um die altmodischen, vollanalogen Typen zu ersetzen. Sie haben eine extrem feine Schrittgenauigkeit von etwa 1/2 Grad pro Schritt, 600 Schritte für einen einzelnen Schritt, schnelle Reaktion für schnelle Bewegungen und einen Bereich von ~315° Grad. Ihre sanfte Bewegung ist ideal für kleine Projekte, die einen Zifferblattanzeiger benötigen, und bietet präzisere Bewegungen als ein Nadelmessgerät. Da es sich um einen bipolaren Schrittmotor handelt, benötigst du eine Art H-Brücke, um ihn anzutreiben. Ein L293D oder TB6612 ist dafür gut geeignet. Wenn du einen Mikrocontroller hast, der 200-Ohm-Lasten treiben kann, könntest du die direkten Pins ohne zusätzliche MOSFETs verwenden, denke aber daran, Schutzdioden gegen Rückströme einzubauen
Merkmale im Überblick
- Extrem feine Schrittgenauigkeit von etwa 1/2 Grad pro Schritt.
- Schnelle Reaktion für schnelle Bewegungen und sanfte Bewegung.
- Ideal für kleine Projekte, die einen Zifferblattanzeiger benötigen.
- Axialkraft maximal: 150N
- Axiale Zugkraft maximal: 100N
- Radialkraft maximal: 12N
- Rotationswinkel maximal: 315°
- Spulenwiderstand: 260 Ohm
- Allgemeine Toleranz: ± 0.1 / ± 5°
- 600 Schritte pro Umdrehung (315° Umdrehung)
- Durchmesser des Red-Line Zifferblatts: 13mm
- Länge des Red-Line Zifferblatts: 42mm
- Zifferblattdicke: 1mm
- Motordurchmesser: 32mm
- Motordicke (ohne Pins): 9mm
- 1x Automotive Gauge Stepper Motor - x27.168
