Chauvin Arnoux EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X Installationstester-Set, VDE-Prüfgeräte-Set VDE-Norm 0100, 0105

Überblick

Fortgeschrittene Prüfgeräte-Ausstattung zur elektrischen Sicherheitsprüfung an Ladestationen mit FI-Schutzschaltern Typ A, B und EV 6 mA
Set zur Überprüfung aller elektrischen Sicherheitsaspekte von Ladeinfrastrukturen gemäß der Installationsnorm IEC 60364-7-722
Mit CA 6652 Prüfadapter für AC-Ladestationen mit Typ-2-Stecker
Mit CA 762 IP2X Spannungsprüfer zur Feststellung der Spannungsfreiheit
Mit CA 6117 Installationstester inkl. Protokollsoftware DataView
Geliefert mit: 1 CA 6652 Prüfadapter für AC-Ladestationen mit Typ-2-Stecker inkl. Lieferumfang, 1 CA 762 IP2X Zweipoliger Spannungsprüfer inkl. Lieferumfang, 1 CA 6117 Installationstester mit Software DataView inkl. Lieferumfang

Beschreibung

Diese fortgeschrittene Prüfgeräte-Ausstattung für Ladeinfrastrukturen, bestehend aus
• Installationstester CA 6117
• Auswerte- und Protokollsoftware DataView
• Prüfadapter für AC-Ladestationen für Elektrofahrzeuge CA 6652
• Spannungsprüfer CA 762 IP2X
ist die optimale Lösung für elektrische Sicherheitsprüfungen an Ladestationen mit FI-Schutzschalter Typ A, B und EV 6 mA.

Dieses Set ermöglicht vollständig konforme Prüfungen von E-Ladestationen gemäß IEC 60364-7-722. Die Messergebnisse lassen sich zur einfachen Erstellung von Prüfberichten in einer mehrstufigen Struktur mit Angabe der geprüften Standorte und Ladestationen im Installationstester speichern. Der Installationstester unterstützt Sie bei der Prüfung mit einer integrierten Kontext-Hilfefunktion.

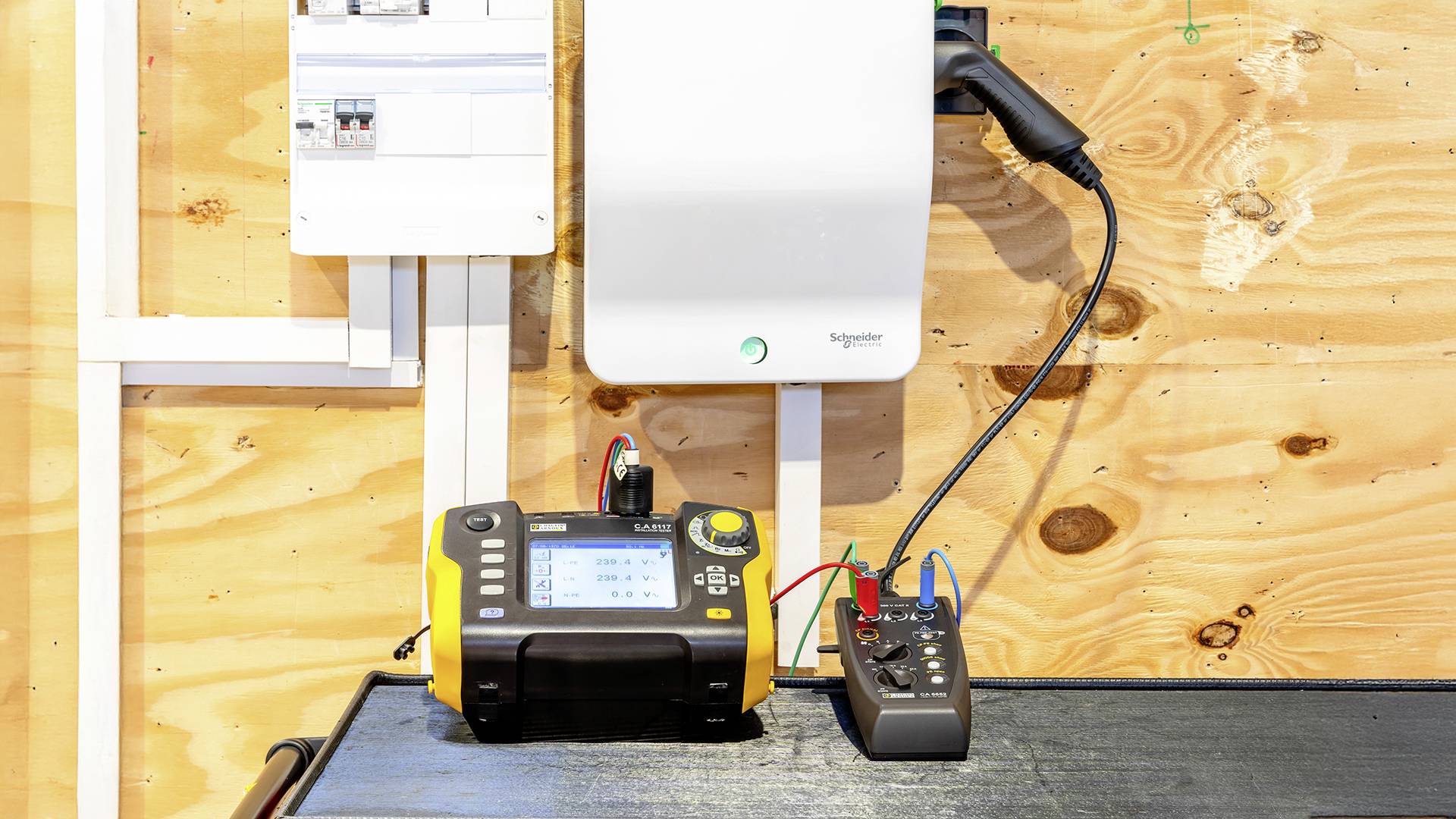

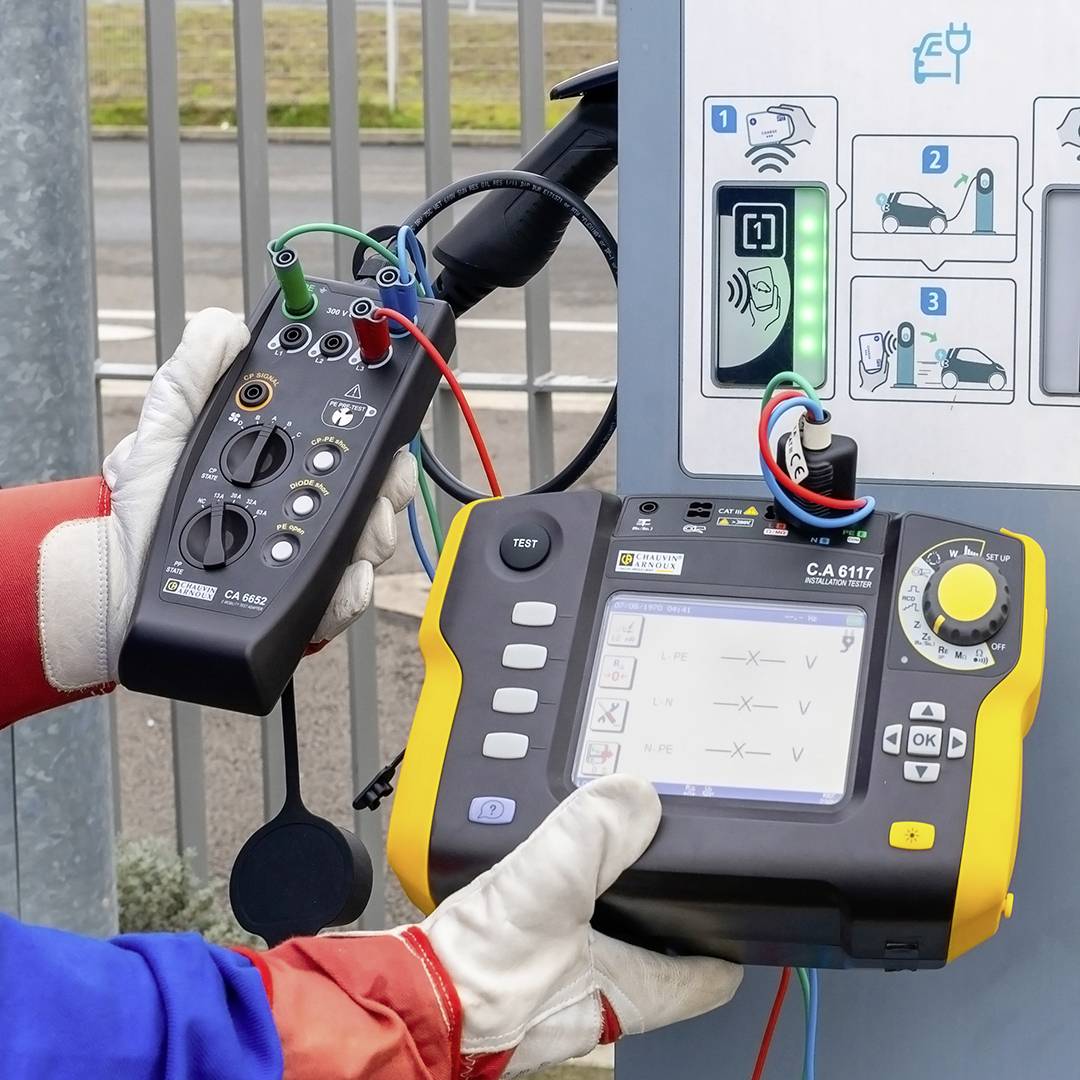

Simulieren Sie mit Hilfe des Prüfadapters den Fahrzeugstatus und die Sicherheitsbedingungen von Ladestationen: Erkennung gefährlicher Spannungen an berührbaren Teilen (PE), Simulation der Zustände des E-Fahrzeugs, Simulation des maximal zulässigen Ladestroms für das Kabel, Fehlersimulation (Kurzschluss CP-PE, Diodenkurzschluss, Unterbrechung des PE) und Überprüfung der Steuersignale (CP) mit optionalem Hand-Oszilloskop.

Mit der Kombination aus Installationstester und Prüfadapter für AC-Ladestationen führen Sie die notwendigen elektrischen Sicherheitsprüfungen an den AC-Ladestationen durch: Durchgangs- und Isolationsprüfung, Elektrische Sicherheitsprüfung der Ladestation im ein- oder dreiphasigen Betrieb, Funktionsprüfung des FI-Schutzschalters Typ A / AC / B / B+ / EV 6 mA.

Ihre Prüfung schließen Sie mit der Erstellung eines Prüfberichts über die PC-Software DataView ab.

Lieferumfang

• 1 CA 6652 EVSE-Prüfadapter mit Lieferumfang
• 1 CA 6117 Installationstester
• 1 CA 762 IP2X Zweipoliger Spannungsprüfer

Stichwörter

Chauvin Arnoux, P01300002, EVSE-SET CA 6652 + CA 6117 + DataView + CA 762 IP2X, BGV, BGVA3, DGUV, A0-61
