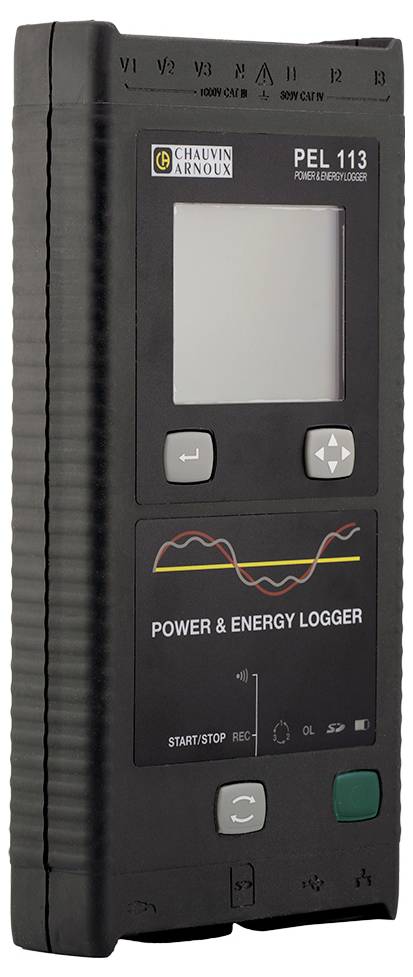

Chauvin Arnoux PEL 113 Netz-Analysegerät 3phasig inkl. Stromzangen, mit Loggerfunktion, Energiemessungen, Lastanalysen

Überblick

Recorder zum Aufzeichnen und Analysieren des Energieverbrauchs zur Optimierung der Energieeffizienz
Leistungen aller Arten von Elektroinstallationen bis zu mehrere Monate dreiphasig aufzeichnen
Alle elektrischen Parameter (Ströme, Spannungen, etc.) sowie Oberschwingungen ohne Unterbrechung der Stromversorgung erfassen
Komplett-Set mit Protokollsoftware DataView, 3 flexible Stromwandler, PEL Netzadapter, Magnetmessspitzen und mehr
Kostenfreie Software PEL Transfer zur Konfiguration des Geräts und zur Energiedatenverarbeitung mit Aufschlüsselung der Energie(verluste)
Vielseitige Kommunikationsmöglichkeiten: Ethernet, USB, WLAN, IRD-Server

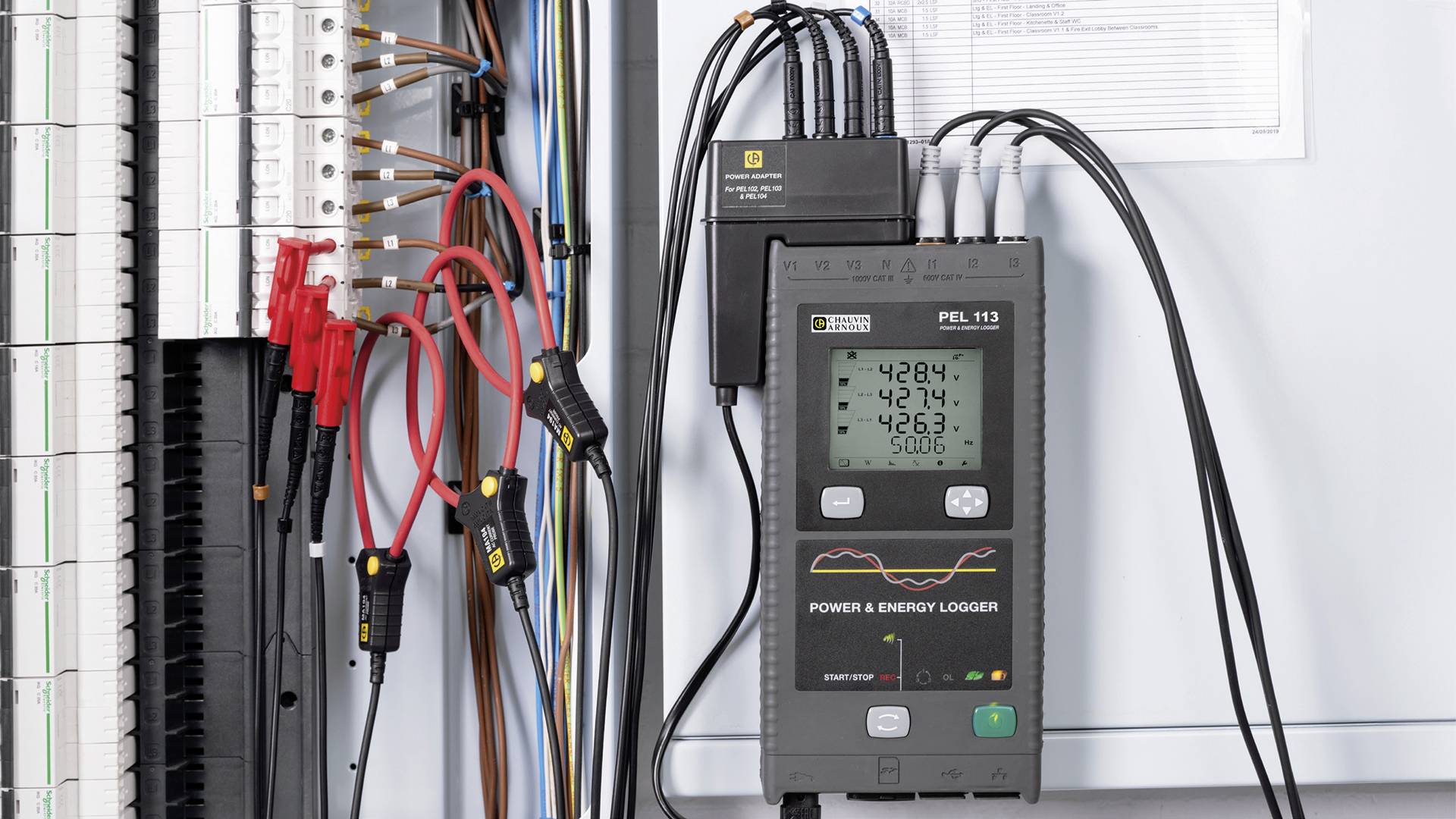

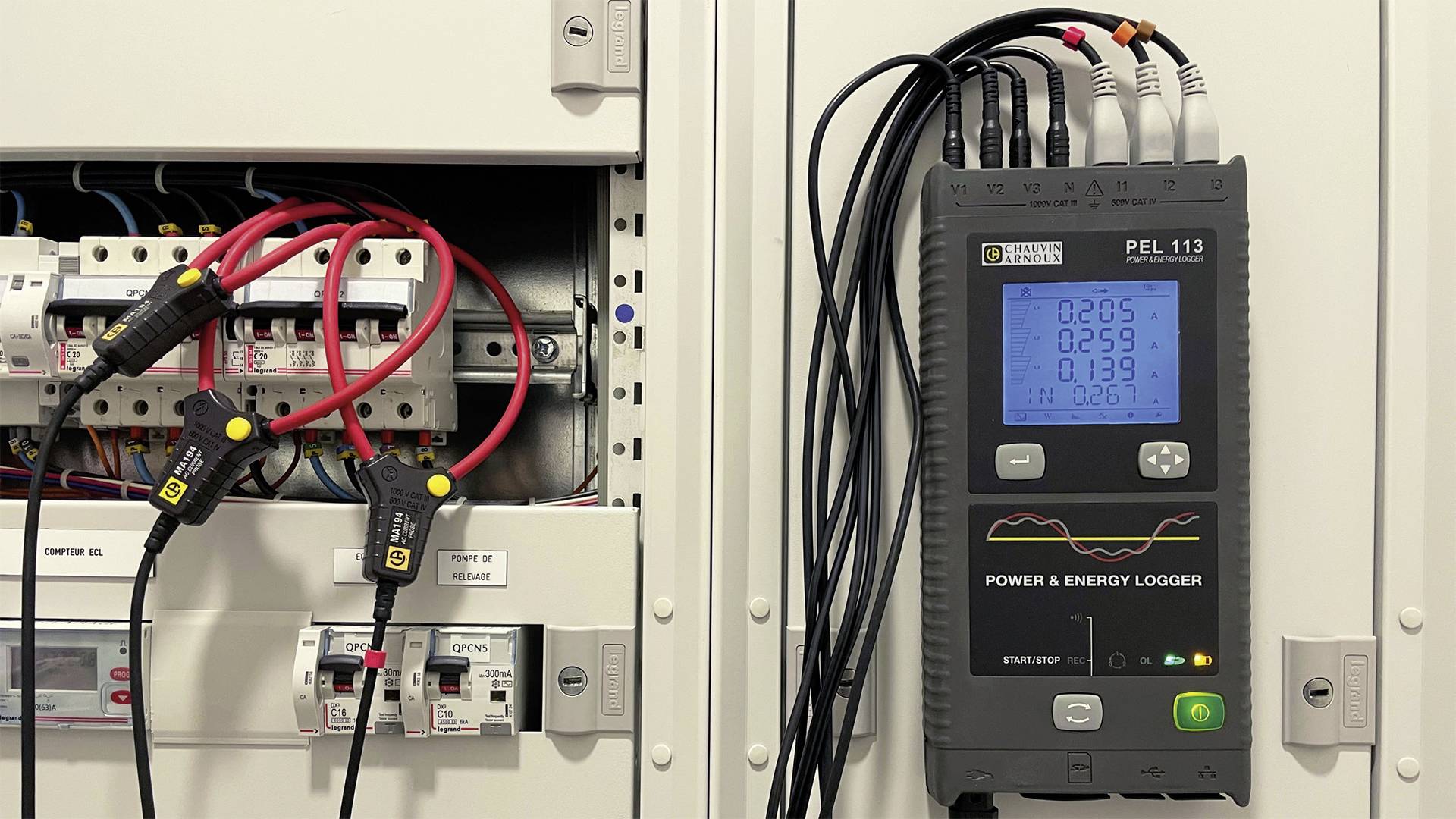

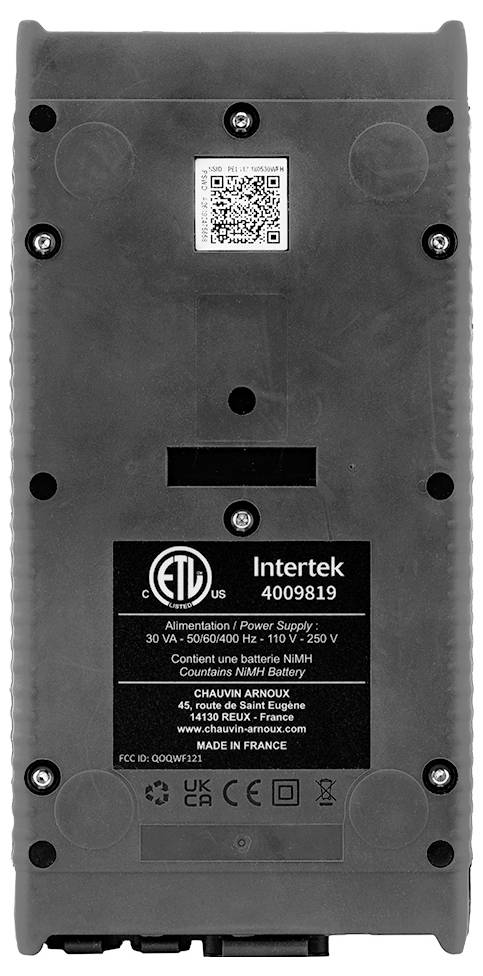

Kompaktes, schmales Gehäuse mit magnetischer Rückseite zur praktischen Anbringung im Schaltschrank
Geliefert mit: 1 Transporttasche, 3 MA194-350 MiniFLEX Stromwandler, 1 PEL Netzadapter, 4 Spannungsmessleitungen, 4 Reeling-Boxen, 4 Krokodilklemmen, 4 Magnetmessspitzen, 1 Software DataView, 1 Satz Kennzeichnungsteile, 1 SD-

Beschreibung

PEL 113 misst und speichert alle Leistungen und Energien. Er kann überall dort eingesetzt werden, wo es Energie gibt:
• Stromerzeuger: erneuerbare Energien, Wärmekraftwerke...
• Industrie: Metallindustrie, Glasherstellung, Lebensmittelindustrie.
• Wohn- und Dienstleistungsgebäude ...
• Infrastruktur und Verkehr
• Rechenzentren ...

Anwendungsbereiche
• Energie-Audits
• Elektrische Diagnose
• Industrielle Wartung

Einfache und bewährte Ergonomie
• kompakt und mit magnetischem Gehäuse
• 3 Spannungs- und 3 Stromeingänge

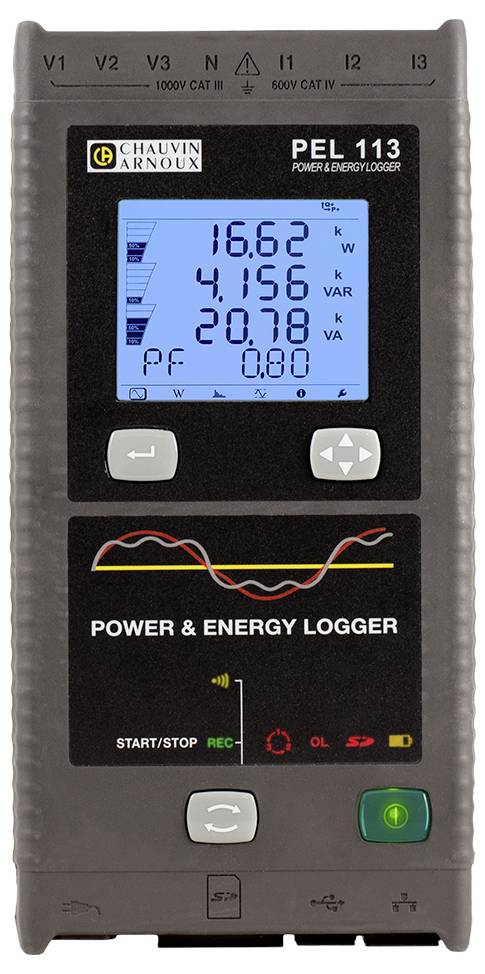

• Vierfache Digitalanzeige mit Beleuchtung
• Selbstversorgung über die Phase (mit Zubehör)

RMS- und DC-Messungen
• AC- und/oder DC-Spannungen bis zu 1 000 V
• Ströme bis zu 10 kA AC, 5 kA DC (abhängig vom Stromwandler)
• Wirk-, Blind- und Scheinleistung
• Wirk-, Blind- und Scheinenergie
• Grund- und symmetrische Wirkleistungen und Wirkleistungen von Unsymmetrien
• Motormessungen und -kenndaten (über Android-App)

Funktionen
• Aufschlüsselung der Energieverluste
• Parameter der Phase: cos φ, tan Φ, Leistungsfaktor PF
• Scheitelfaktor
• Berechnung des THD für Ströme und Spannungen
• DC-, 50 Hz-, 60 Hz- und 400 Hz-Messungen ( Schifffahrt...)

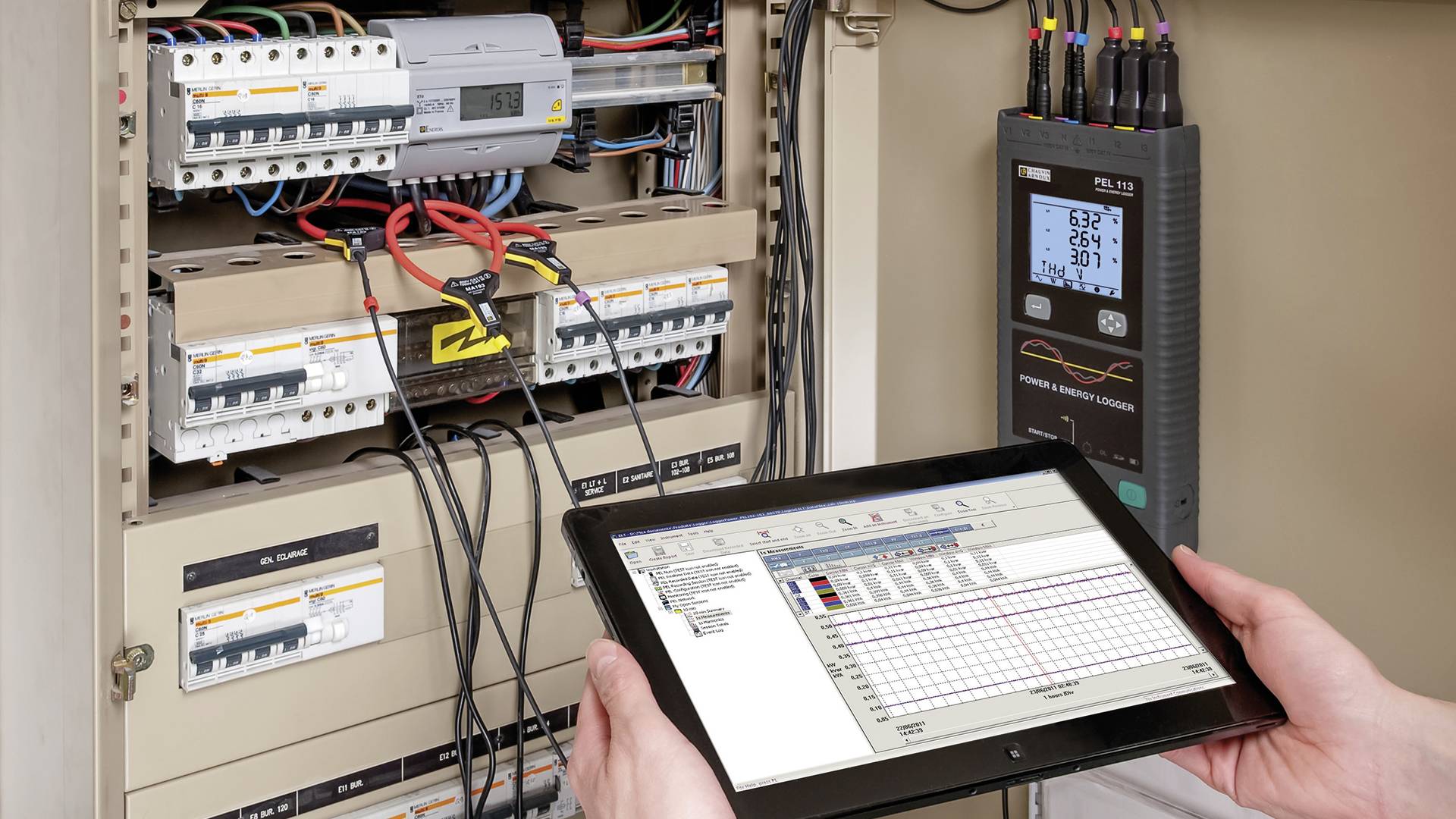

Software PEL Transfer
Die Software PEL Transfer bietet folgende Möglichkeiten:
• Konfiguration Ihres PEL
• Überprüfung der Anschlüsse vor dem Aufzeichnungsbeginn
• Herunterladen der in PEL gespeicherten Messungen
• Anzeige der verschiedenen Mess- und Analyseergebnisse

Zusätzlicher Pluspunkt: PEL Transfer rechnet den Wert Ihres Stromverbrauchs in Euro um (8 Tarifzonen).

Kommunikation in Netzwerken
Die PEL 110 verfügen über mehrere Übertragungsmöglichkeiten:
• USB, die einfachste Lösung für den Einsatz vor Ort.
• Ethernet RJ45 oder Wi-Fi (Server): Verbinden Sie Ihr PEL 11x mit dem Server zur Kommunikation von jeder beliebigen Station im Netzwerk mit der PEL Transfer Software.
• Wi-Fi (Access Point):
• Stellen Sie eine direkte Verbindung zwischen dem PEL 11x und Ihrem Computer her.
• Der Access Point (AP) Modus unterstützt bis zu 5 Clients.

Stärken
• Möglichkeit von Aufzeichnungen über mehrere Monate
• Aufschlüsselung der Energieverluste
• Installation ohne Unterbrechung des Stromkreises
• Android-Anwendung mit Motordiagnose

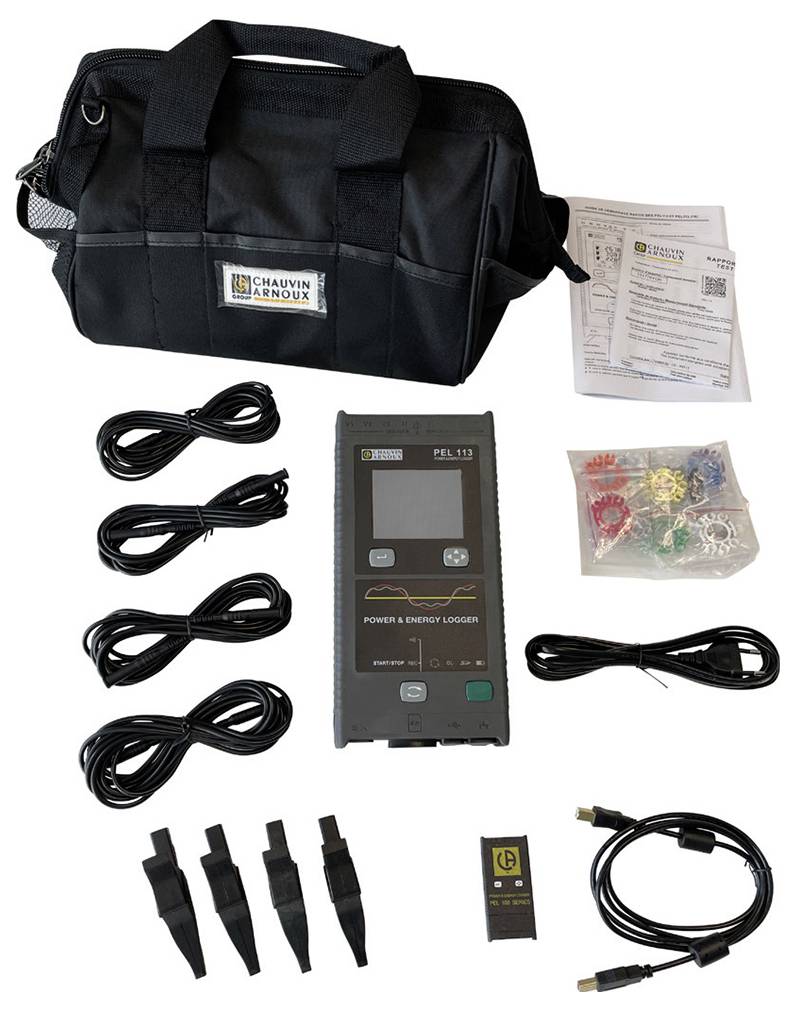

Lieferumfang

• 1 Transporttasche
• 3 MA194-350 MiniFLEX Stromwandler
• 1 PEL Netzadapter
• 4 Spannungsmessleitungen
• 4 Reeling-Boxen
• 4 Krokodilklemmen
• 4 Magnetmessspitzen
• 1 Software DataView
• 1 Satz Kennzeichnungsteile
• 1 SD-Karte
• 1 Adapter SD/USB
• 1 USB-Kabel
• 1 Netzkabel
• 1 PC-Software (PEL Transfer) & Bedienungsanleitung zum Herunterladen von der Website
• 1 Schnellstartanleitung

Stichwörter

Chauvin Arnoux, P01300004, PEL 113, netzanalyse, A0-61
