Beschreibung

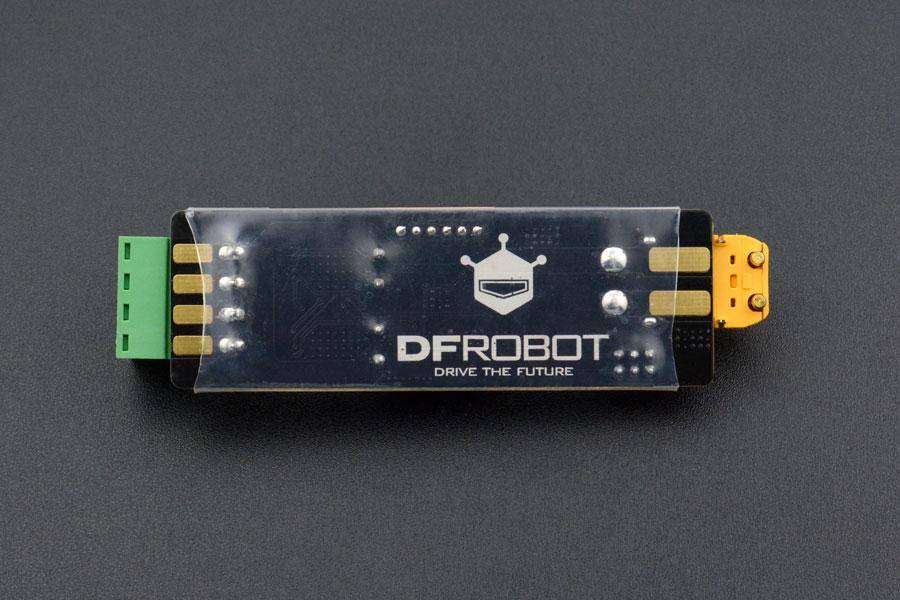

DFRobot PPM 2x3A DC Motor Driver

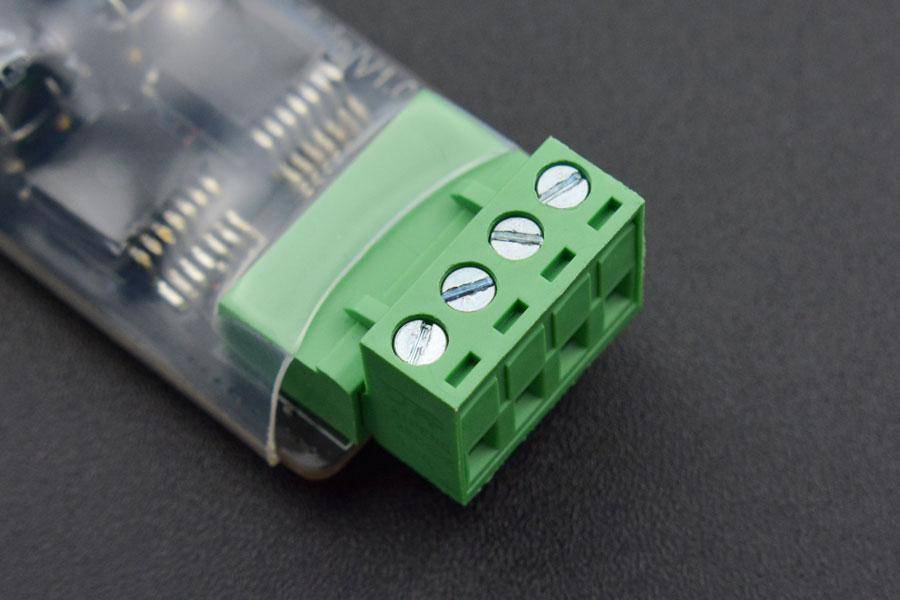

Das DFRobot PPM 2x3A DC Motor Driver Modul ist ein PPM-Signal-Motorcontroller für die Steuerung von Gleichstrommotoren in ferngesteuerten Modellen. Es konvertiert PPM-Signale in Steuerbefehle für Geschwindigkeit und Richtung von zwei Motoren. Die Steuerung erfolgt über zwei Signaleingänge (CH1, CH2) und zwei Motorausgänge (M1, M2).
Merkmale im Überblick
- Zweistufiger unabhängiger Motorantrieb
- Kompatibel mit PPM-Signalen, unterstützt Servosignale
- Geeignet für Modellflugzeuge und Kampfroboter
- Unterstützt professionelle Fernsteuerungssysteme für Flugmodelle

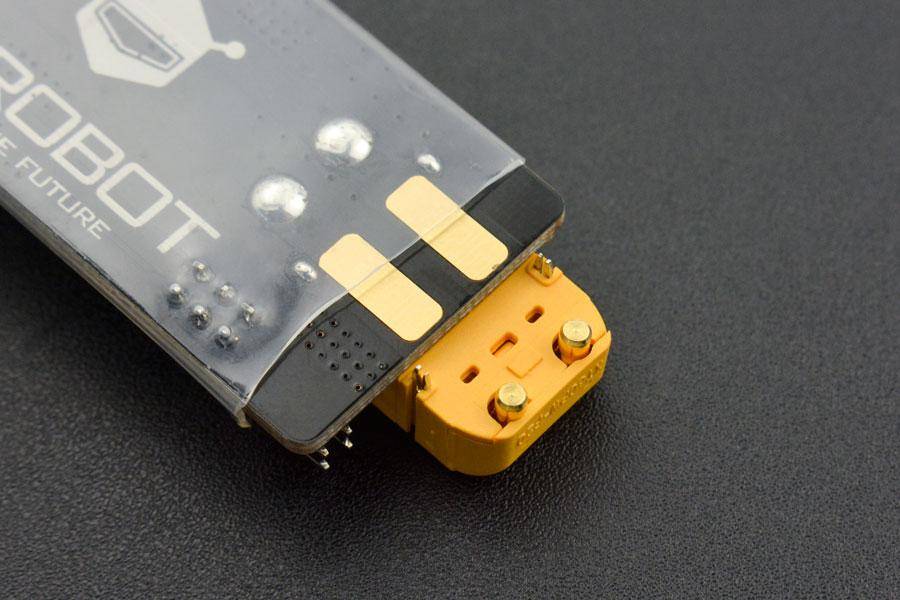

- Weitbereichs-Eingangsspannung von 7 bis 12V
- Überlastschutz integriert
- Eingangsspannung: 7~12V
- Logikstromversorgung: 5V (kompatibel mit 3,3V-Controllern)
- Hauptchip: STM8S105
- Treiberchip: TLE5205
- Steuersignalbereiche:
- 1000~1469µs: Vorwärtsbewegung
- 1470~1560µs: Stopp
- 1561~2000µs: Rückwärtsbewegung
- Kontinuierliche Strombelastbarkeit: 3A
- Maximaler Spitzenstrom: 6A (Überstromschutz aktiviert über 6A)
- Unterstützt unabhängigen Zwei-Kanal-Motorantrieb

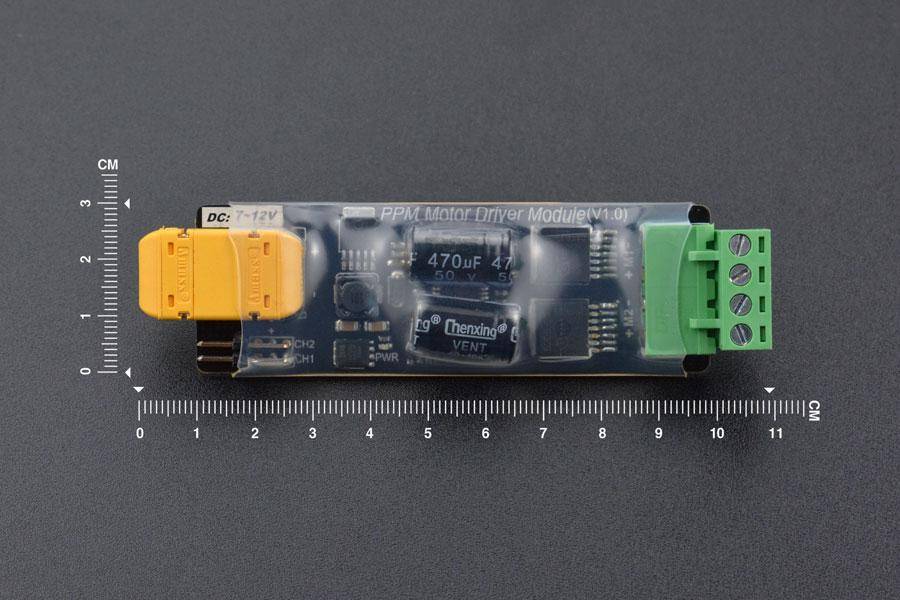

- Abmessungen: 90mm x 30mm
- Gewicht: 35 g
- 1x PPM 2x3A DC Motor Driver
- Produkt-Wiki
- Weitere Dokumente
