Beschreibung
DFRobot USB Serial Light Adapter (Arduino Kompatibel)
Dieser USB-Seriell-Adapter basiert auf dem ATmega8U2, der als USB-zu-Seriell-Wandler programmiert ist. Der verwendete Chip ist derselbe, der auch im Arduino Uno zu finden ist. Die Firmware des 8U2 nutzt standardisierte USB-COM-Treiber, sodass keine externen Treiber erforderlich sind. In einigen Windows-Systemen kann es jedoch notwendig sein, einen Treiber zu installieren. Dieser ist im Arduino-IDE-Paket enthalten und kann im Ordner "drivers" gefunden werden.

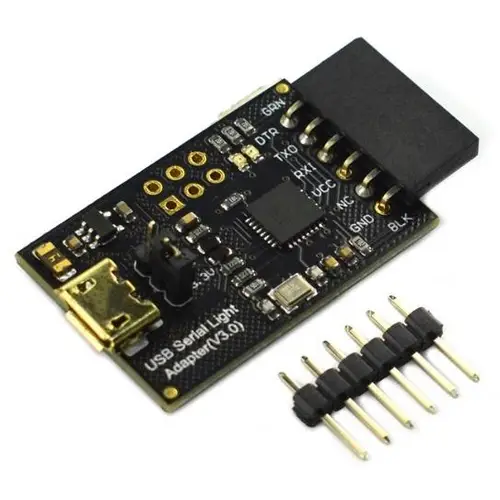

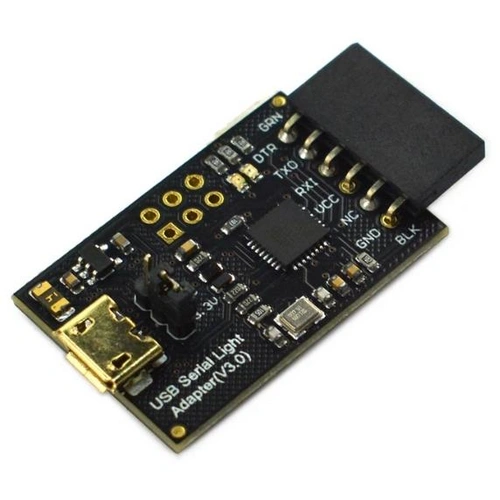

Der Adapter verfügt über einen integrierten Mini-USB-Anschluss sowie fünf Pins: RX (zum Empfangen von Daten vom Computer), TX (zum Senden von Daten), 5V oder 3.3V (wählbar durch einen Jumper), Masse (GND) und einen Reset-Pin. Zwei Status-LEDs zeigen die RX- und TX-Aktivität an. Der Adapter ermöglicht eine einfache Verbindung zu Arduino Ethernet, Mini, Mini Pro, LilyPad, LilyPad Simple und Fio.
Merkmale im Überblick
- USB-zu-Seriell-Adapter mit ATmega8U2
- Verwendung der Standard-USB-COM-Treiber
- Mini-USB-Anschluss für die Verbindung mit einem Computer
- RX- und TX-Status-LEDs
- Ausgangsspannung umschaltbar zwischen 3.3V und 5V
- Arduino Ethernet
- Arduino Mini
- Arduino Mini Pro
- Arduino LilyPad
- Arduino LilyPad Simple
- Arduino Fio
- Chipsatz: ATmega8U2
- Mini-USB-Anschluss
- Umschaltbare Ausgangsspannung: 3.3V oder 5V (Jumper-gesteuert)

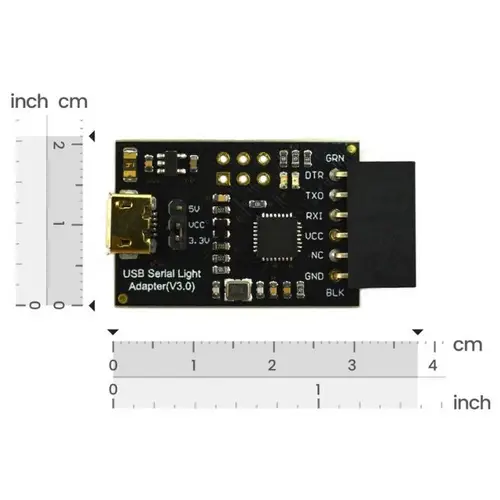

- Abmessungen: 40 x 21 mm (1.57 x 0.83 Zoll)
- Der Adapter kann direkt mit der Arduino-IDE genutzt werden
- Windows-Systeme können unter Umständen eine Treiberinstallation benötigen
- USB Serial Light Adapter (Arduino Compatible) x1
- Schaltplan des Adapters
