Beschreibung

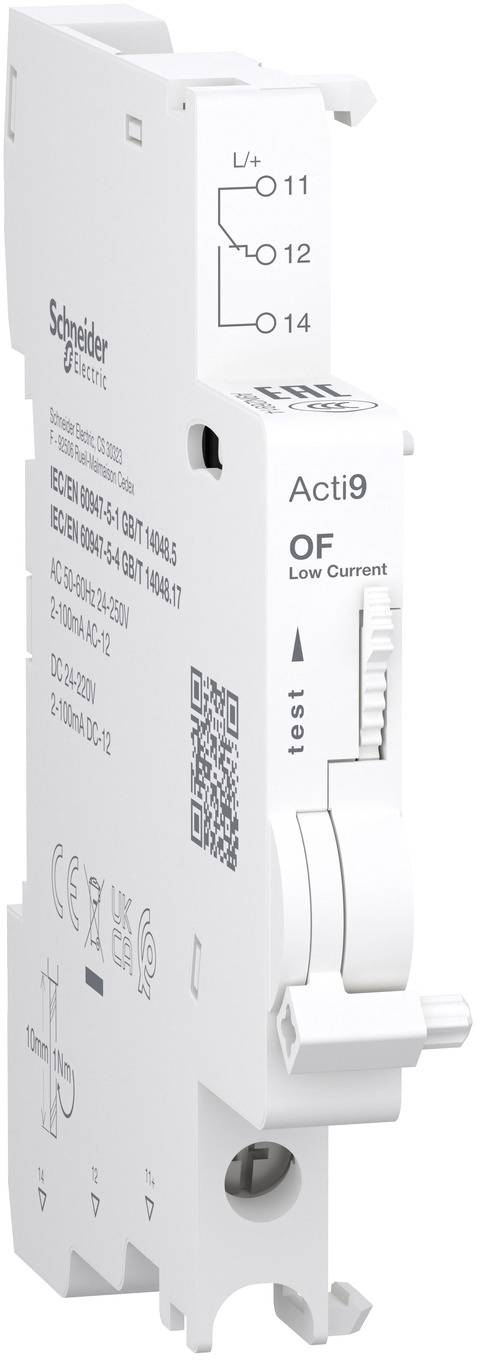

Dieses elektrische Zubehör von Acti9 ist ein Wechsler (Schließer/Öffner) zur Anzeige der Stellung OFFEN oder GESCHLOSSEN des Leistungsschutzschalters. Betriebsstrom liegt zwischen 2mA und 100mA bei einer Frequenz von 50Hz bis 60Hz bei 24VAC bis 240VAC & 24VDC bis 220VDC. Offen / Geschlossen, Hilfskontakt. Es hat 1 Positionsschalter mit Kontakten vom Typ 1 Wechslerkontakt. Für Installationen in kleinen Gewerbebetrieben, Gebäude, kritischer Infrastruktur, im Gesundheitswesen, in der Industrie, in Datenzentren vorgesehen. Dieses elektrische Zubehörist mit den Acti9-Reihen wie C120, C60H-DC, SW60-DC, C60PV-DC kompatibel. Die OF wird entweder für die Gerätekurzbezeichnung oder den Kompatibilitätscode verwendet. Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt starre Kupferkabel. Der Kabelquerschnitt reicht von 0,5mm² bis 2,5mm². Schraubklemmenanschluss an der Unterseite. Der Anschluss erlaubt flexible Kupferkabel. Der Kabelquerschnitt 2 Kabel ermöglicht einen Kabelquerschnitt von 1,5mm². Er hat einen Schraubklemmanschluss an der Unterseite. Der Anschluss ermöglicht das flexible Verlegen von Kupferkabeln mit Aderendhülse (2 Kabel) mit einem Kabelquerschnitt von 1,5 mm². Die Bemessungsisolationsspannung Ui beträgt bis zu 500V. Die Bemessungsstoßspannung Uimp beträgt 4 kV. Es kann auf einer DIN-Schiene für die modulare Installation montiert werden. Die Breite im 9mm Raster ist 1. Die Abmessungen sind (B) 9 mm x (H) 85,3 mm x (T) 68 mm. Die Farbe des Produkts ist weiß. Das Produkt wiegt 30 g. Der Verschmutzungsgrad ist 3. Der Tropentauglichkeitsgrad ist Behandlung 2. Die Abisolierlänge beträgt 9 mm. Das Anzugsdrehmoment der Verbindung beträgt 1N.m (unten) für den Schraubendrehertyp PZ1. Der IP-Schutzgrad ist IP20. Die Betriebstemperatur liegt zwischen -25°C und +70°C. Die Lagertemperatur liegt zwischen -40°C und +85°C. Dieses Produkt erfüllt die Normen EN/IEC 60947-5-1, EN/IEC 60947-5-4, GB/T 14048.5 und GB/T 14048.17. Es hat EAC- und CCC-Gütesiegel und ist mit CE- und UKCA-Zertifikaten versehen.
