Beschreibung

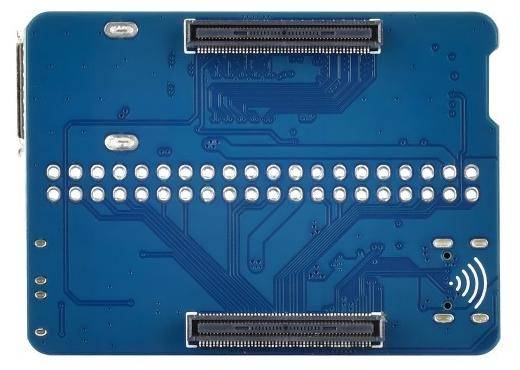

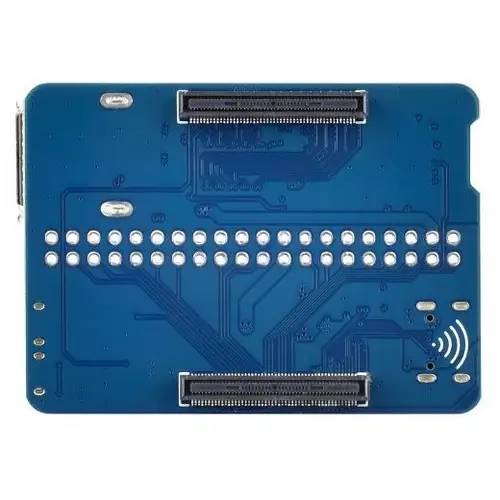

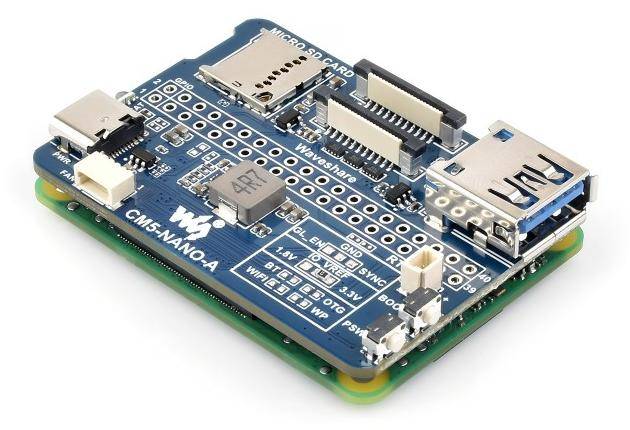

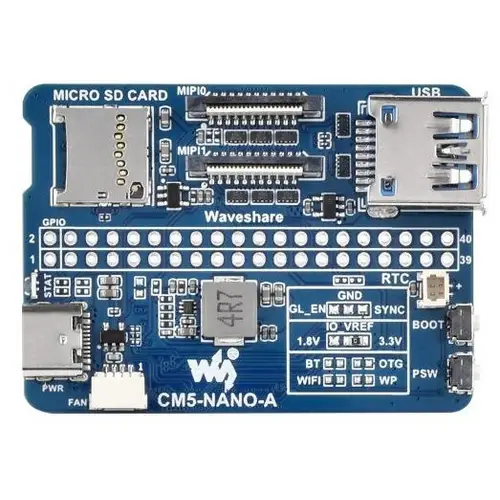

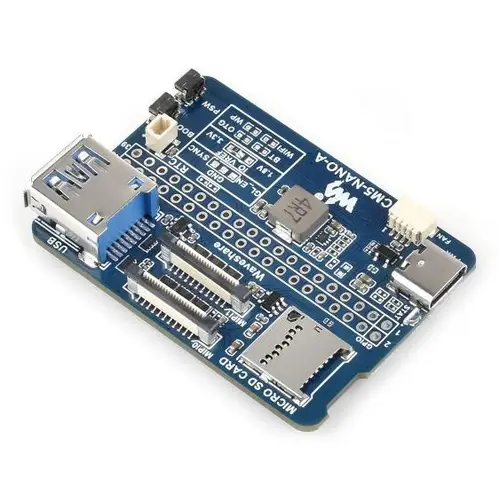

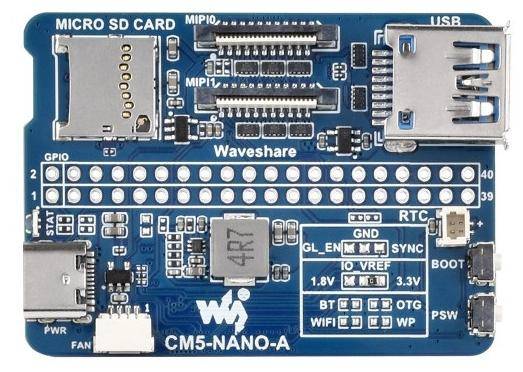

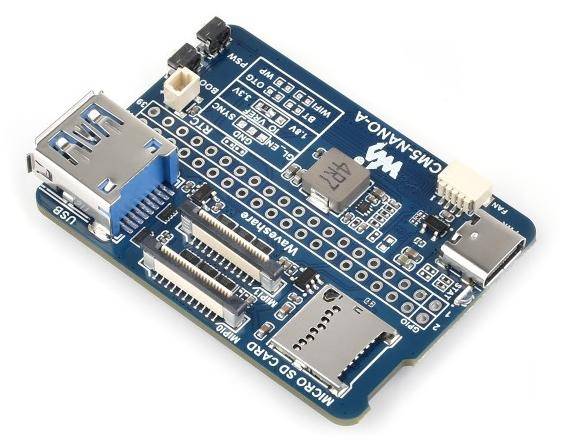

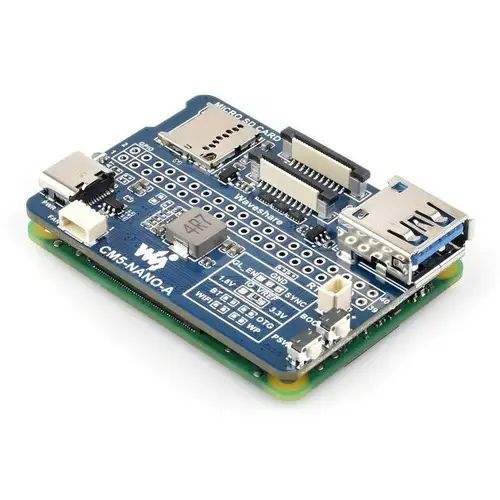

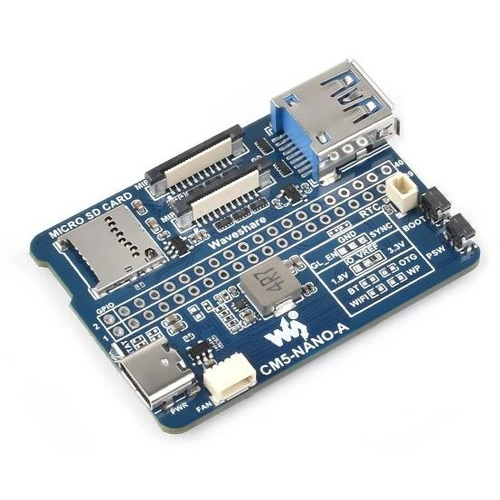

Waveshare Nano Base Board (A) for Raspberry Pi Compute Module 5
Das Waveshare Nano Base Board (A) ist eine kompakte Hauptplatine für das Raspberry Pi Compute Module 5 (CM5). Es dient zur Evaluierung des CM5 oder zur Integration in Endprodukte. Die Platine entspricht in ihrer Größe exakt dem CM5 und bietet verschiedene Schnittstellen für Peripheriegeräte.
Durch ihr kompaktes Design eignet sich die Platine für Anwendungen mit begrenztem Platzangebot. Die Ausstattung umfasst einen 40-Pin-GPIO-Anschluss für Raspberry Pi, einen USB-3.2-Gen1-Typ-A-Port sowie zwei MIPI-4-Lane-Schnittstellen mit 22-Pin-FPC-Steckverbindern. Zudem ist ein TF-Kartenslot für Compute-Module-5-Lite-Varianten ohne eMMC-Speicher vorhanden. Die Stromversorgung erfolgt über eine 5V-Spannungseingabe.
Das Compute Module 5 (CM5) ist ein leistungsfähiges Rechenmodul mit einem BCM2712-Prozessor, einer Quad-Core-Cortex-A76-Architektur und einer 64-Bit-SoC-Struktur. Es bietet verschiedene RAM-Optionen von 2 GB bis 16 GB sowie eMMC-Speichergrößen von 8 GB bis 64 GB. Die schnelle eMMC-Speicherung ermöglicht Datenübertragungsraten von bis zu 200 Mbps. Je nach Variante ist ein zertifiziertes Funkmodul mit PCB-Trace- oder externer Antenne verfügbar, wodurch sich das CM5 für industrielle Anwendungen eignet.
Das CM5 nutzt B-to-B-Steckverbinder und ist damit mit dem Compute Module 4 kompatibel. Zudem sind ein Gigabit-Ethernet-Transceiver mit IEEE1588-Unterstützung für Netzwerkanwendungen sowie eine PCIe-Gen2-x1-Schnittstelle zur Erweiterung durch Zusatzmodule vorhanden.
Merkmale im Überblick
- Kompakte Hauptplatine für das Compute Module 5
- Gleiche Größe wie das Compute Module 5
- Raspberry Pi 40-Pin-GPIO-Anschluss
- USB 3.2 Gen1 Typ-A-Port
- Zwei MIPI 4-Lane-Schnittstellen
- TF-Kartensteckplatz für CM5 Lite (ohne eMMC)
- 5V-Spannungsversorgung
- Raspberry Pi Compute Module 5
- Compute Module 4 (teilweise kompatibel durch B-to-B-Steckverbinder)
- CM5-Sockel: Unterstützt alle Varianten des Compute Module 5
- GPIO: 40-Pin-Raspberry-Pi-Schnittstelle
- USB: 1x USB 3.2 Gen1 Typ A
- MIPI: 2x MIPI 4-Lane (22-Pin-FPC-Stecker, 0,5 mm)
- Speicher: TF-Kartenslot für CM5 Lite-Varianten
- Stromversorgung: 5V
- Abmessungen: 55 x 40 mm
- Rotes Licht: Raspberry-Pi-Stromanzeige
- Grünes Licht: Betriebsstatusanzeige des Raspberry Pi
- Hinweis: Das Compute Module 5 ist nicht im Lieferumfang enthalten und muss separat erworben werden.
- 1x CM5-NANO-A Base Board
- 1x 2x20-Pin farbcodierte Stiftleiste
- Produktseite und Dokumentation
