Beschreibung
Waveshare LCD1602 I2C Module (Grau)

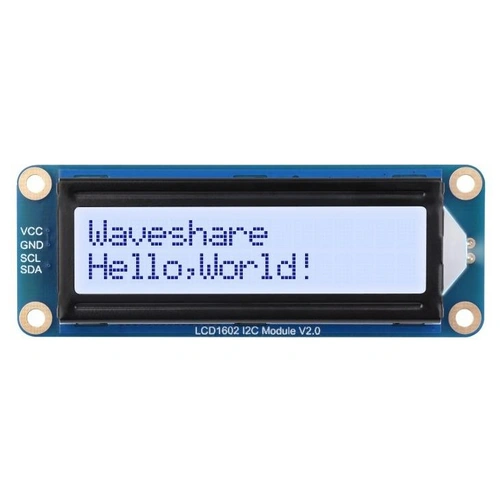

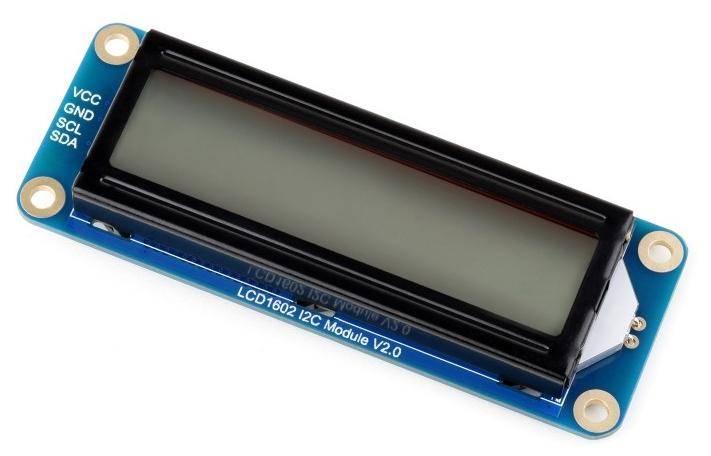

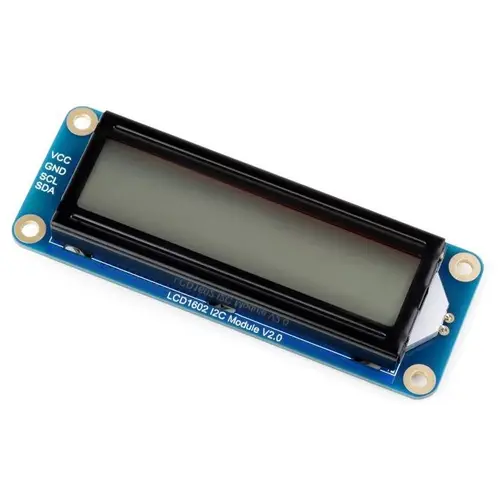

Das Waveshare LCD1602 I2C Modul ist ein Zeichen-LCD-Display mit 16 Zeichen in 2 Zeilen. Es nutzt eine I2C-Schnittstelle, wodurch nur zwei Signalleitungen erforderlich sind, um die IO-Ressourcen des Controllers zu sparen. Das Modul ist mit einer variablen Hintergrundbeleuchtung ausgestattet und unterstützt eine Betriebsspannung von 3,3 V bis 5 V. Es verfügt über den AiP31068 LCD-Treiber und den SN3193 Hintergrundbeleuchtungstreiber.
Durch die I2C-Schnittstelle lässt sich das Display mit Mikrocontrollern und Einplatinencomputern mit begrenzten IO-Pins einfach steuern. Die variable Hintergrundbeleuchtung ermöglicht eine bessere Anpassung an unterschiedliche Lichtverhältnisse. Das Display bietet eine monochrome Darstellung mit verschiedenen Farbkombinationen.
Das Modul kann für verschiedene Anwendungen genutzt werden, beispielsweise zur Anzeige von Sensordaten, Statusinformationen oder zur einfachen Menüführung in DIY- und IoT-Projekten. Es ist kompatibel mit Raspberry Pi, Raspberry Pi Pico, Jetson Nano, ESP32 und Arduino, was eine vielseitige Einsetzbarkeit in Embedded-Systemen ermöglicht.
Merkmale im Überblick
- Zeichen-LCD mit 16 Zeichen × 2 Zeilen
- I2C-Schnittstelle für einfache Steuerung mit nur zwei Signalleitungen
- Unterstützt eine Betriebsspannung von 3,3 V bis 5 V
- AiP31068 LCD-Treiber und SN3193 Hintergrundbeleuchtungstreiber
- Einstellbare Hintergrundbeleuchtung
- Geeignet für Raspberry Pi, Raspberry Pi Pico, Jetson Nano, ESP32 und Arduino
- Raspberry Pi
- Raspberry Pi Pico 2
- Jetson Nano
- ESP32
- Arduino
- Kommunikationsschnittstelle: I2C
- Betriebsspannung: 3,3 V ~ 5 V
- LCD-Treiber: AiP31068
- Hintergrundbeleuchtungstreiber: SN3193
- Displaytyp: Zeichen-LCD
- Zeichenanzahl: 16 × 2
- Hintergrundbeleuchtung: einstellbar
- Betriebstemperatur: -20 bis +70 °C
- Displaygröße: 64,5 × 16,0 mm
- Modulabmessungen: 87,0 × 32,0 × 13,0 mm
Es werden nur zwei Signalleitungen benötigt, wodurch die IO-Ressourcen gespart werden.

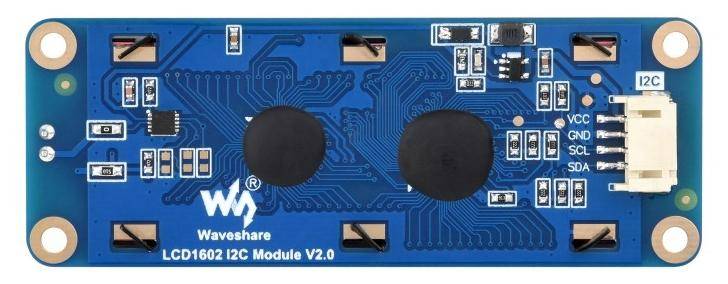

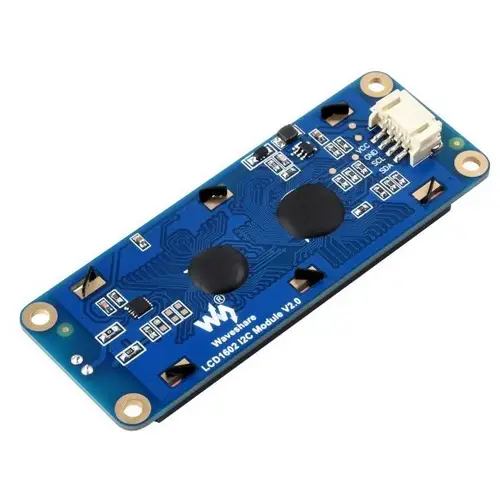

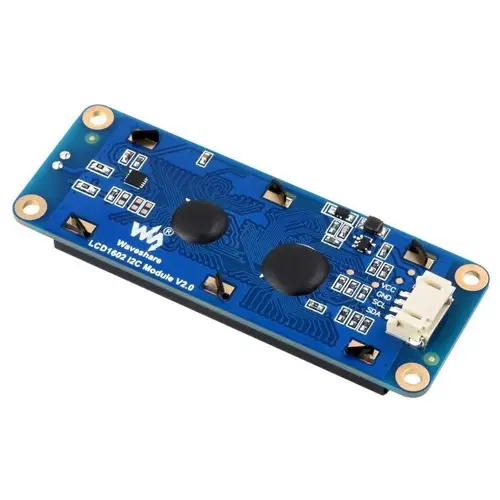

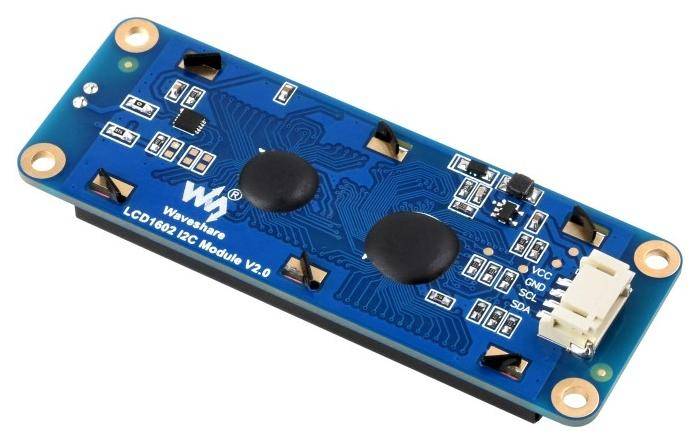

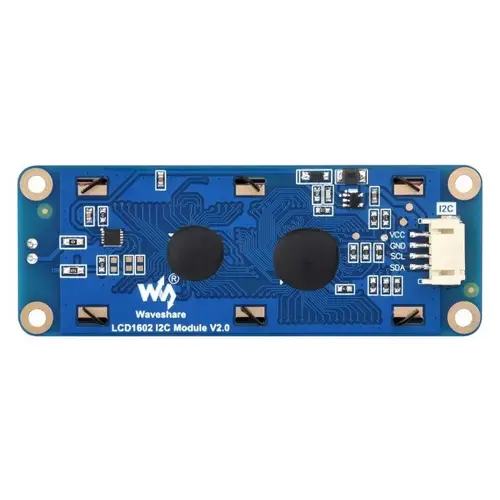

- VCC: 3,3 V ~ 5 V Stromversorgung
- GND: Masse (GND)
- SCL: I2C-Taktleitung
- SDA: I2C-Datenleitung
- Unterstützt verschiedene Plattformen und bietet Demos sowie Anleitungen für die Entwicklung
- 1x LCD1602 I2C Module (Grau)
- 1x PH2.0 4PIN-Kabel
- Produkt-Wiki
