Beschreibung

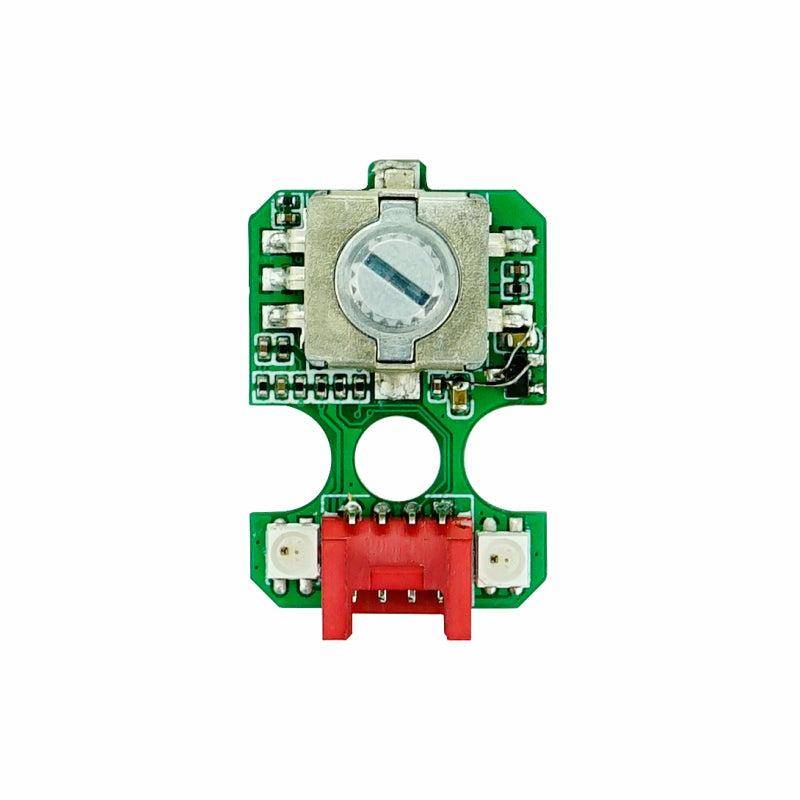

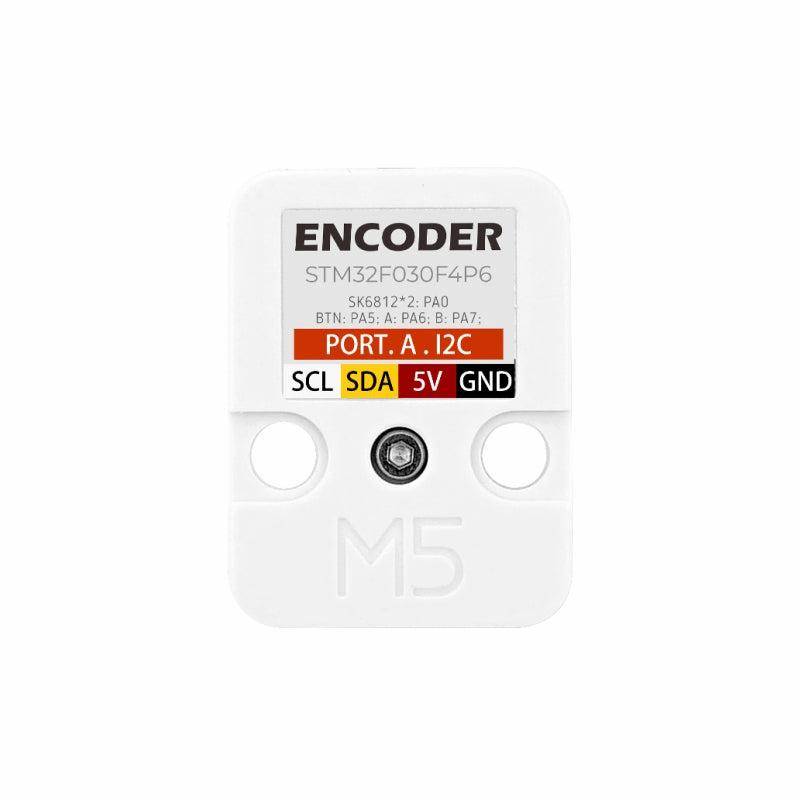

Die Encoder Unit ist eine Drehgeber-Erweiterungseinheit mit I2C-Schnittstelle, die einen 30-Bit-Impulsgeberknopf (mit Tastenfunktion) und 2 x SK6812 programmierbare RGB-LEDs enthält. Der eingebaute STM32F030 ist mit der Encoder-Impulserfassungs-Firmware geflasht, so dass die Nutzer den kodierten Wert direkt über I2C abrufen können. Geeignet für die Kontrolle des Skalenwerts/der Lautstärke und andere Kontrollszenarien.
Produktmerkmale
- 30-Bit-Impulscodierknopf (30 Impulse pro Umdrehung)
- 2x SK6812 programmierbare RGB LEDs
- 1x Tasteneingang
- 1x Unit Encoder
- 1x HY2.0-4P Kabel (20cm)
| Spezifikationen | Parameter |
|---|---|
| Impulsgeber-Drehknopf | 30-Bit-Impulsgeber-Drehknopf (mit Tasteneingang) |
| Programmierbare RGB-LED | 2x SK6812 |
| Arbeitsstrom | Encoder in Betrieb (DC-5V@17mA) |
| Nettogewicht | 7,4g |
| Bruttogewicht | 12,3g |

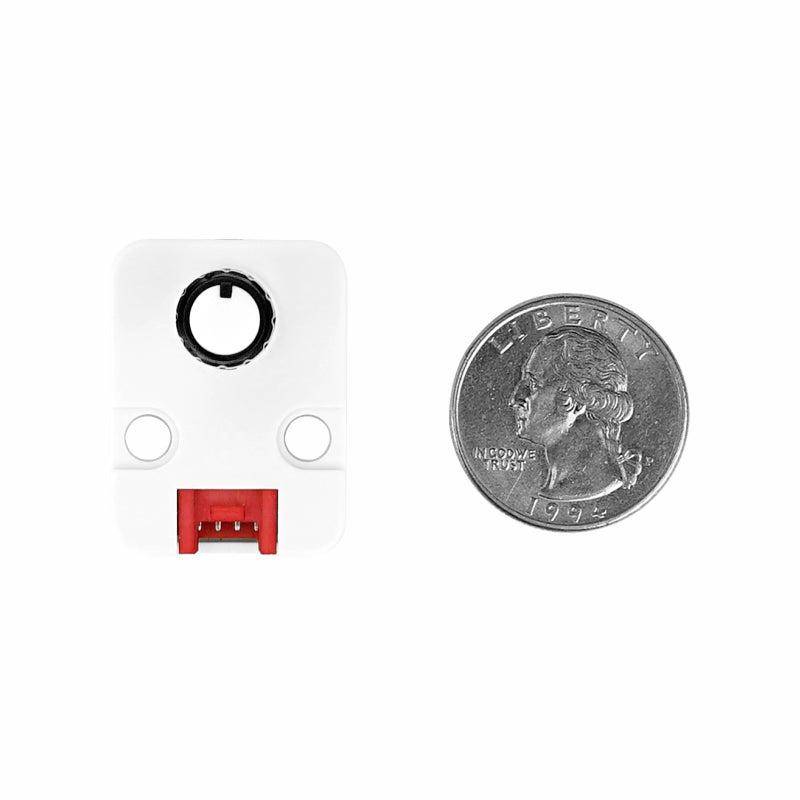

| Produktgröße | 32 * 24 * 22mm |

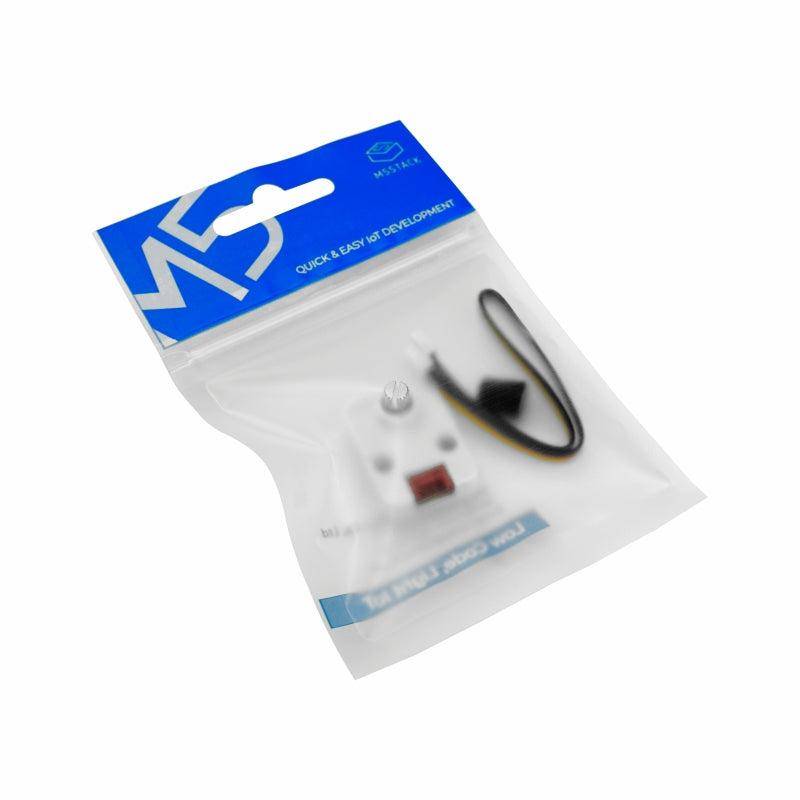

| Packungsgröße | 93 * 138mm |
