Beschreibung

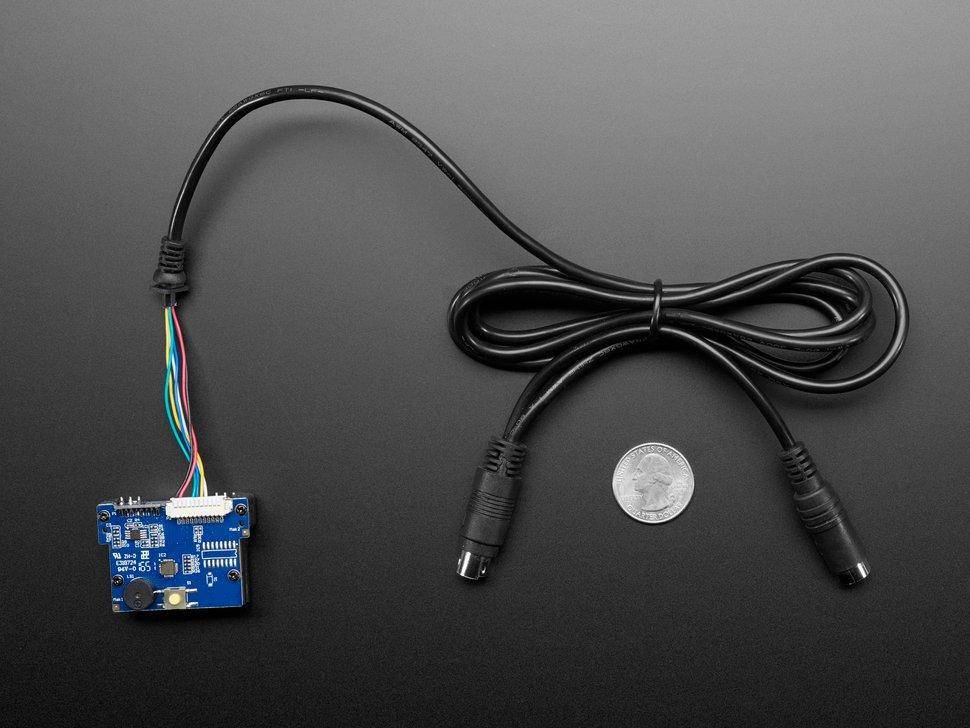

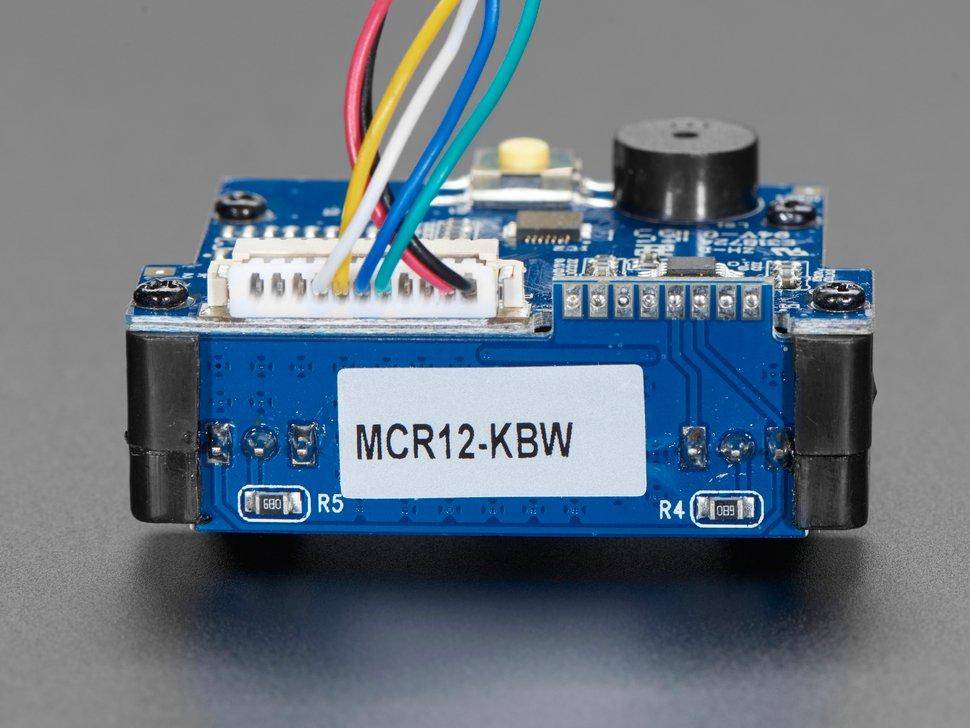

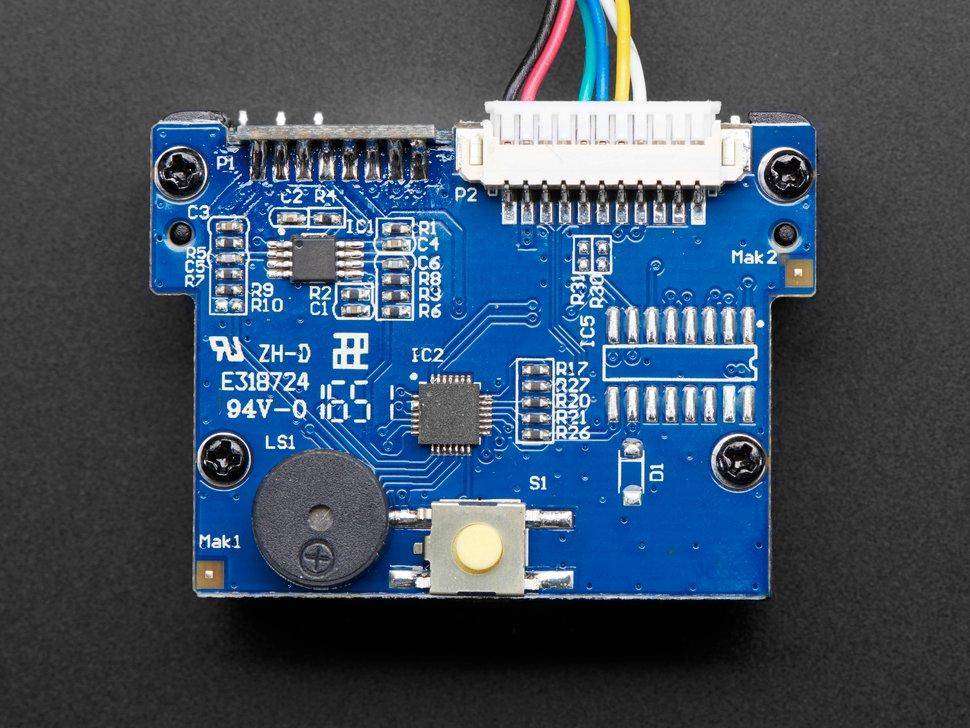

Barcode Reader/Scanner Modul, CCD Kamera, PS/2 Interface
Dekodieren Sie nahezu jeden 1D (gestreiften) Barcode in Ihrem Projekt mit diesem kompakten Barcode-Scanner. Wir haben lange nach einem kleinen, leichten und stromsparenden Modul gesucht, das sich leicht integrieren lässt. Dieser OEM-Scanner hat eine kleine Kamera, die 100 Fotos pro Sekunde aufnimmt, anstatt eine 'Scanning Mirror'-Anordnung zu verwenden. Dies bedeutet, dass er weniger anfällig für Beschädigungen oder Fehljustierungen ist.Bitte beachten Sie: Dies ist ein kamerabasierter und kein laserbasierter Scanner - Sie müssen ihn weiter entfernt halten als normalerweise bei Laserscannern! Versuchen Sie es mit einem Abstand von 10 cm oder mehr und halten Sie den Knopf gedrückt.
Dieses All-in-One-Modul ist das mikrocontrollerfreundlichste, das wir finden konnten. Es wird über 5V betrieben und hat anstelle eines USB-Ports ein PS/2-Interface und fungiert wie eine 'Tastatur'. Es ist als 'Pass-Through-Keyboard-Wedge'-Gerät für Point-of-Sale-Terminals konzipiert. Das Schöne an PS/2 ist, dass es einen einzelnen Anschluss für Strom und Daten verwendet und zwei Datenpins benötigt. Wenn ein Barcode gescannt wird, werden die Rohdaten dekodiert, auf Parität geprüft und ausgegeben, als ob sie auf einer Tastatur eingegeben würden.Nahezu alle Mikrocontroller haben bestehende PS/2-Tastaturbeispiele, die gut mit diesem Barcode-Scanner funktionieren würden.
Für Arduino-Benutzer haben wir die PS2_Keyboard-Bibliothek von PJRC mit großem Erfolg getestet - schauen Sie sich einfach das Beispiel 'simple text' an, um zu sehen, welche Pins Sie an Ihrem 'duino anschließen können (auf einem Uno haben wir die digitalen Pins 2 und 3 verwendet). Wir empfehlen unser PS/2-Adapterkabel, um die Verkabelung zu erleichtern. Richten Sie die rote Bildlinie des Scanners auf den Barcode für die automatische Erkennung aus, die Daten werden automatisch ausgegeben.Dieser Scanner liest eine Vielzahl von Barcode-Standards. Die gängigsten wie CODE39 und UPC werden ab Werk unterstützt.
Merkmale im Überblick
- Kompakter, leichter und stromsparender Barcode-Scanner
- Kamerabasiert, nimmt 100 Fotos pro Sekunde auf
- PS/2-Interface, fungiert wie eine Tastatur
- Unterstützt viele Barcode-Standards, wie CODE39 und UPC
- Lichtquelle: Sichtbares Rot, Wellenlänge 632 nm
- Scan-Tiefenschärfe: 230mm bei 20mil/0.5mm, PCS90%
- Auflösung: 5mil/0.127mm bei PCS90%
- Umgebungslichtbeständigkeit: 5000 Lux Max
- Spannung: DC + 5V ± 5%
- Betriebsstromverbrauch: 80 mAh
- Anzeigezustand lesen: Der Summer ertönt
- Scan-Geschwindigkeit: 100 Scans / Sek ± 10%
- Betriebstemperatur: 0 °C bis 50 °C
- Lagertemperatur: -20 °C bis 70 °C
- Relative Temperatur: 20% bis 95% (nicht kondensierend)
- Stoßfestes Design: 2000 g, 0.7 ms, 3 Achsen
- Schnittstelle: Tastatur / seriell / USB
- Kabel: Gerade Linie 150 cm
- Schnittstelle: MOLEX 11P Pitch 1.25
- Gewicht: Ca. 17 Gramm (ohne Kabel)
- Physische Abmessungen: 44 mm (Breite) x 30 mm (Länge) x 19.2 mm (Höhe)
- Kamerabasiertes Scannen erfordert größere Entfernung als Laserscanner
- Ein Barcode Reader/Scanner Modul
- Datasheet
