Beschreibung

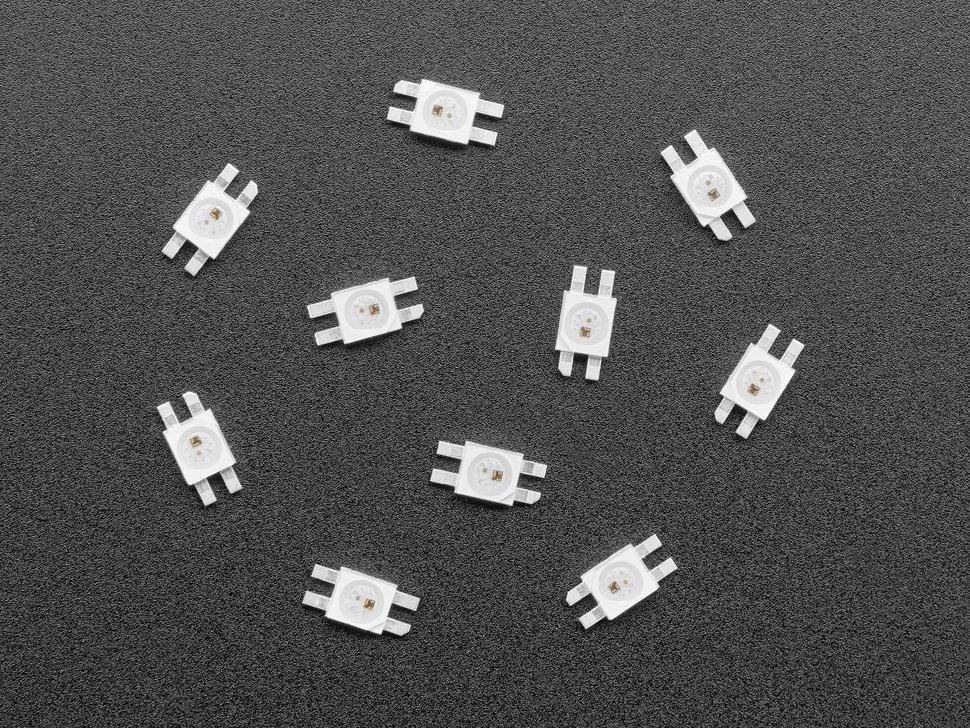

Adafruit NeoPixel Reverse Mount RGB LEDs, SK6812-E 10er-Pack
Diese rückseitig montierten NeoPixel-LEDs sind eine einfache Möglichkeit, viele kleine (aber helle!) farbige LEDs zu Ihrem Projekt hinzuzufügen, wenn die Oberseite der Leiterplatte flach sein soll oder die Fertigung durch Bauteile nur auf einer Seite vereinfacht werden soll. Sie sind nur 3,1 mm x 2,7 mm x 1,7 mm groß und können rückseitig montiert werden, indem die oberen Pads und ein Ausschnitt in der Leiterplatte verwendet werden.Dank der langen Pads sind sie nicht allzu schwer von Hand zu löten!
Der Treiberchip befindet sich in der LED und hat einen Konstantstrom von ~12mA, sodass die Farbe sehr konsistent ist, auch wenn die Spannung variiert, und keine externen Drosselwiderstände erforderlich sind, wodurch Ihr Design minimal bleibt. Versorgen Sie jede LED mit 5VDC, und schon kann es losgehen.Es gibt drei LEDs im Inneren, rot, grün und blau. Die RGB-LEDs werden von einem winzigen Chip gesteuert, der ein 24-Bit-Farbniveau über die Takt- und Dateneingabe übernimmt und dann die gesamte PWM-Steuerung für Sie durchführt. Sie müssen die Farbdaten also nur einmal "einstellen".

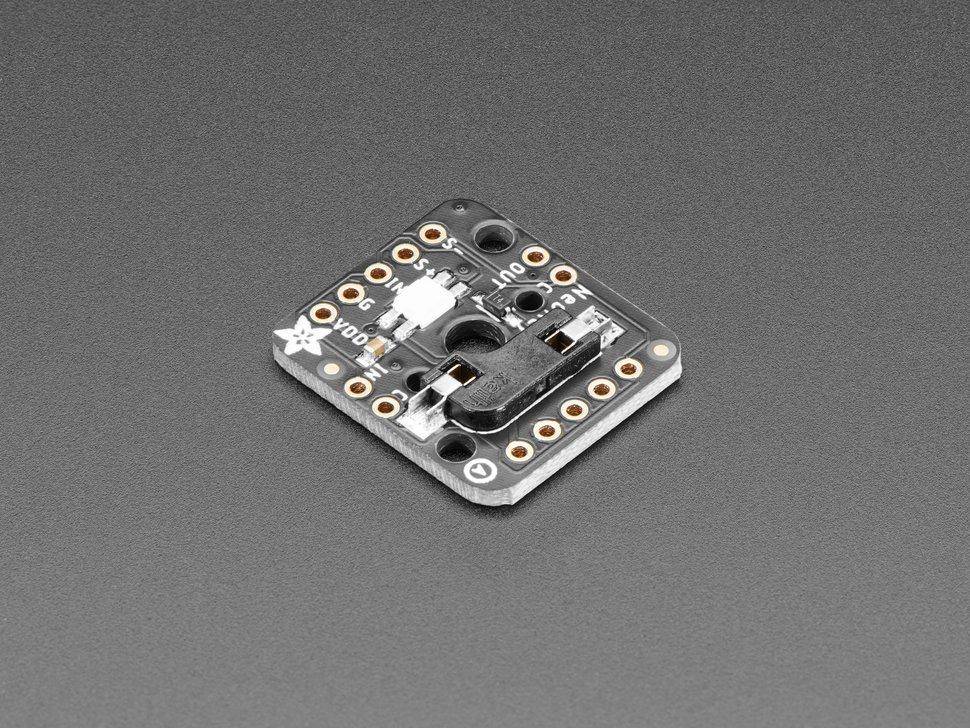

Wie alle NeoPixels können Sie sie zusammenkoppeln, der Ausgang einer führt zum Eingang einer anderen, sodass fast unendlich lange Streifen entstehen können.Wir haben diese in unseren NeoKey-Boards verwendet, sodass die LED durch einen Ausschnitt der Leiterplatte scheint - es gibt jedoch viele Anwendungsfälle für rückseitig montierte LEDs. Beachten Sie, dass ein Ausschnitt erforderlich ist und der Körper der LED in den Ausschnitt passt. Wird in einer Packung mit 10 einzelnen LEDs geliefert.Unser detaillierter NeoPixel Uberguide enthält alles, was Sie benötigen, um NeoPixels in jeder Form und Größe zu verwenden. Einschließlich fertiger Bibliothek & Beispielcode für Arduino UNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, Trinket/Gemma, Arduino Due & Arduino Mega/ADK (alle Versionen) (NeoPixel Uberguide)
Merkmale im Überblick
- Kleine, aber helle RGB-LEDs
- Rückseitig montierbar für flache PCB-Designs
- Integrierter Treiberchip mit ~12mA Konstantstrom
- Keine externen Drosselwiderstände erforderlich
- Kaskadierbar für nahezu unendlich lange Streifen

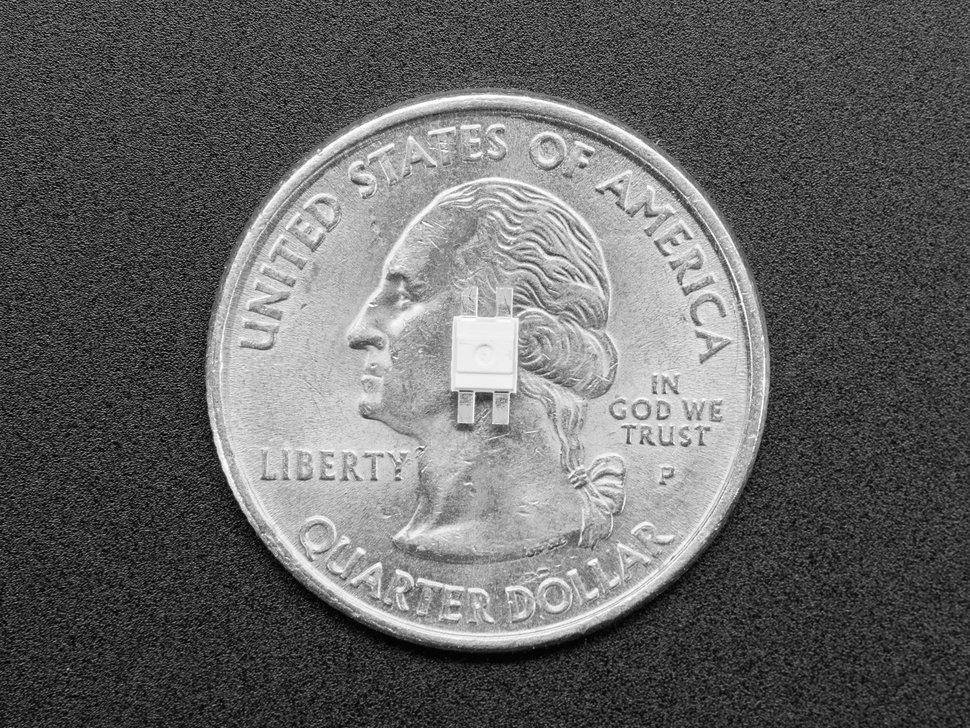

- Einzelne LED-Abmessungen (ohne Pads): 3,1 mm x 2,7 mm x 1,7 mm
- 10 LEDs pro Packung
- 10 einzelne NeoPixel Reverse Mount RGB LEDs
- NeoPixel Uberguide
- Datasheet
