Beschreibung

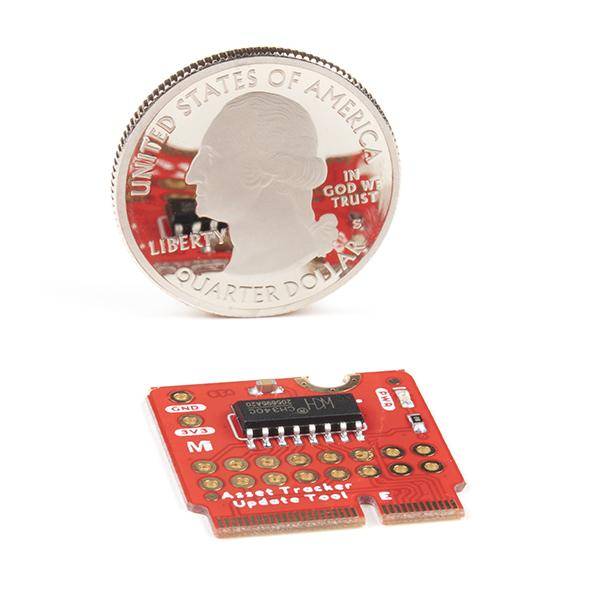

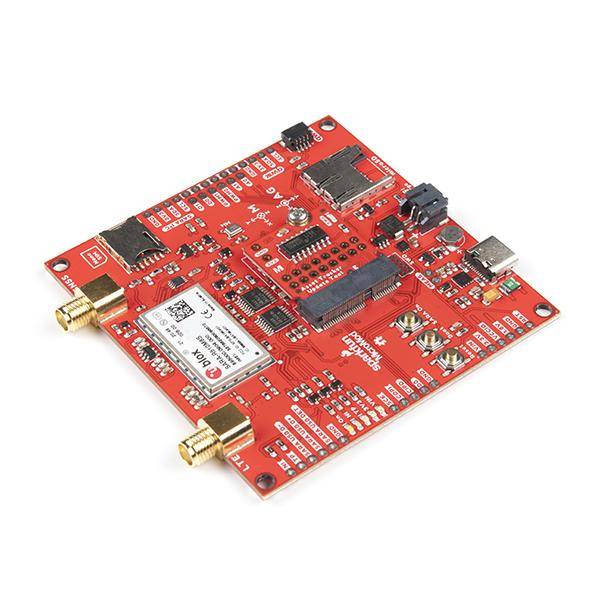

Das SparkFun MicroMod Update Tool wurde für die Schnittstelle zum MicroMod Asset Tracker Carrier Board entwickelt und ermöglicht auch die direkte Kommunikation mit dem u-blox SARA-R510M8S Modul unter Verwendung der hochentwickelten m-center Cellular Evaluation Software von u-blox. Wenn Sie mit u-center, der GNSS-Evaluierungssoftware von u-blox, vertraut sind, wissen Sie, wie exzellent deren Software ist. m-center steht dem in nichts nach. Schließen Sie ein USB-C-Kabel an und los geht's!

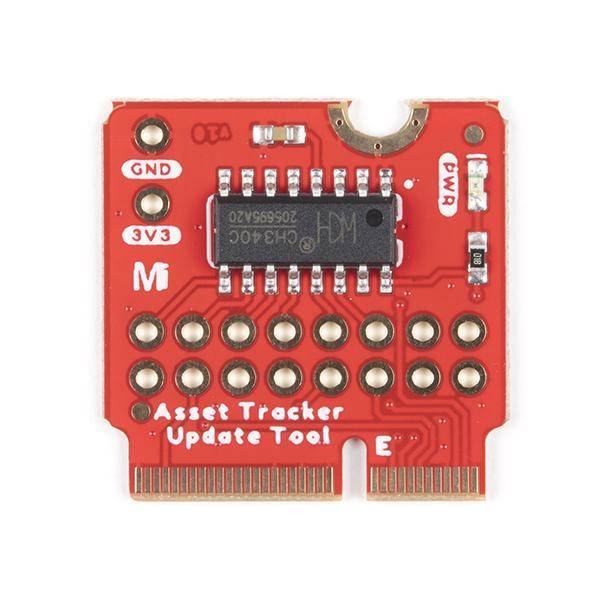

Das Update-Tool ist kein vollwertiges MicroMod-Prozessor-Board, es ist viel einfacher als das. Es ist mit einem CH340C USB-Seriell-Wandler ausgestattet, der Ihnen vollen Zugriff auf alle acht Pins der UART-Schnittstelle des SARA-R5 über den USB-C-Anschluss des Asset Trackers ermöglicht. Betrachten Sie ihn als eine Brücke von USB zu seriell.

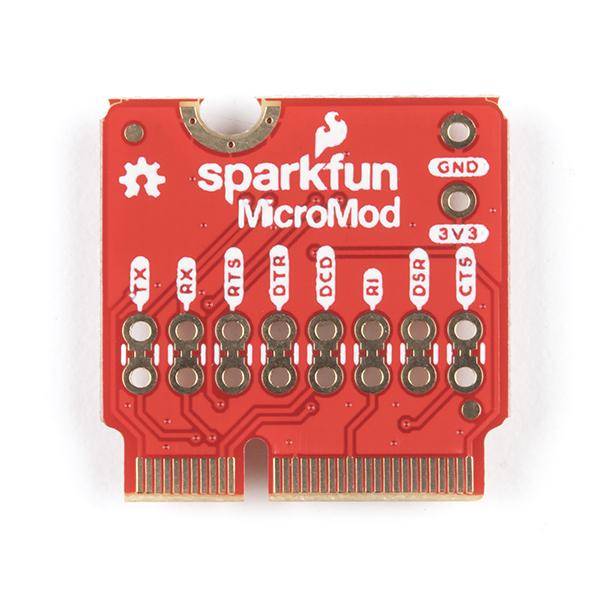

Das Update-Tool verfügt über acht Paare von durchkontaktierten Anschlüssen für die UART-Signale. Sie können diese nutzen, um sich direkt mit dem SARA UART zu verbinden, wenn Sie 3,3V-Signale verwenden möchten. Die geteilten Pads auf der Rückseite des Tools können geöffnet werden, um den CH340C vollständig zu isolieren; die Pins, die dem M.2 am nächsten sind, werden direkt mit dem SARA UART verbunden.
Features:
- CH340C USB-Seriell-Wandler
- Acht Paare von durchkontaktierten Anschlüssen mit Split-Pad-Jumper-Links für:
- Serielles Senden (TX)
- Serielles Empfangen (RX)
- Anforderung zum Senden (RTS)
- Sendefreigabe (CTS)
- Datenendgerät bereit (DTR)
- Datensatz bereit (DSR)
- Ring-Anzeige (RI)
- Datenübertragungserkennung (DCD)
- LED-Anzeige für:
- Power (3,3V)
MicroMod Update Tool Dokumentation:
- Einführung in das MicroMod Update Tool Hookup Guide
- Schaltplan
- Eagle-Dateien
- Anschlussanleitung
- Platinenabmessungen
- GitHub Hardware Repo
- u-blox m-center
- u-blox EasyFlash v12.08 Download
- Firmware Update App Note
- Einstieg in MicroMod
- Konstruieren mit MicroMod
- MicroMod Info-Seite
- MicroMod Foren
