Beschreibung

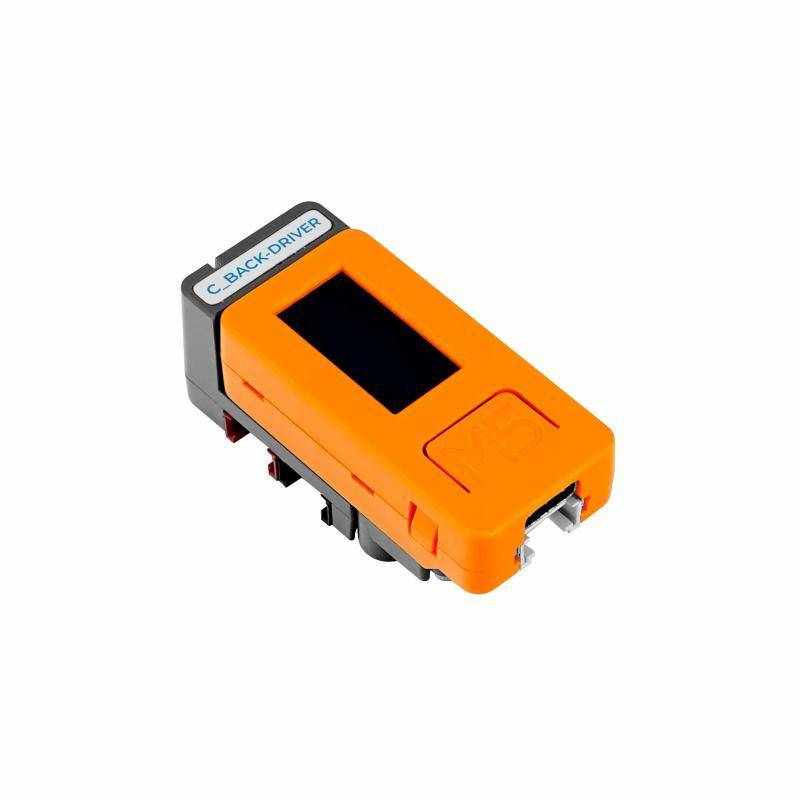

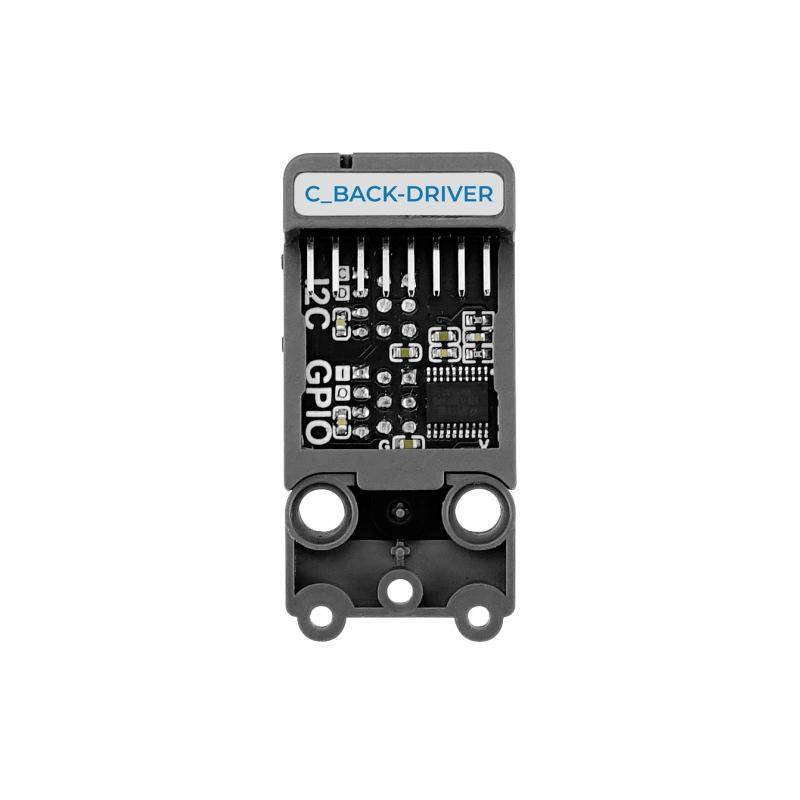

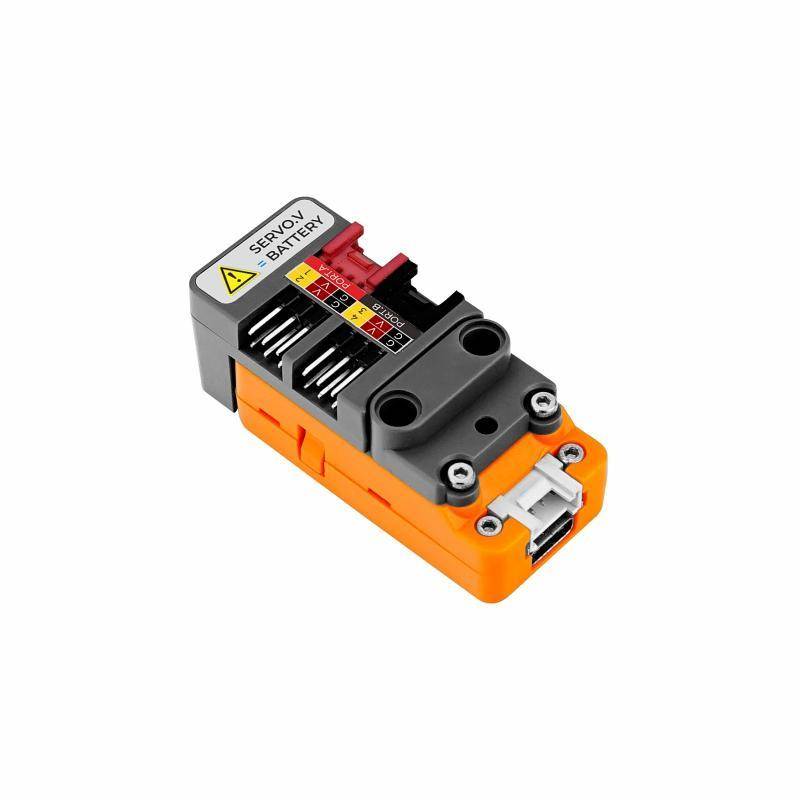

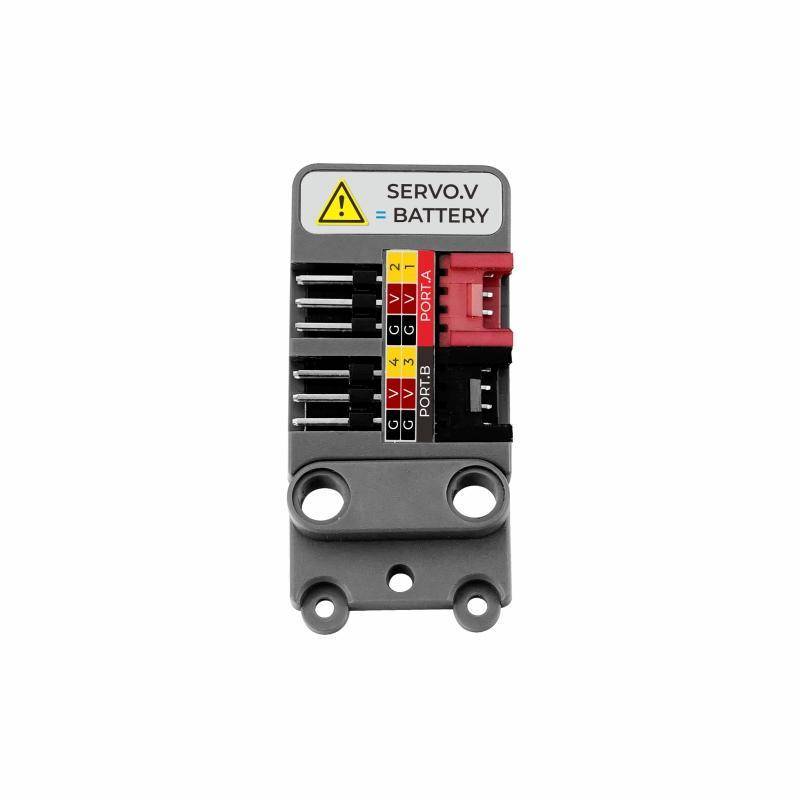

C Back Driver ist ein Lenkgetriebe-Antriebsboard, das mit dem M5StickC kompatibel ist. Es verwendet das STM32F030F4P6-Steuerschema, kommuniziert über die I2C-Schnittstelle mit dem M5StickC und bietet 4 PWM-Schnittstellen für den Antrieb der Lenkung (die Antriebsleistung der Lenkung ist direkt mit dem M5StickC verbunden): SG90, etc.). Dieses Modul führt den I2C-Bus an der Spitze des StickC und bietet eine zusätzliche GPIO-Schnittstelle durch STM32-Erweiterung. Es kann für allgemeine Logikpegel und ADC-Analogsignaleingänge verwendet werden. Mit dem LEGO-kompatiblen Lochdesign auf der Rückseite können Benutzer diese Treiberplatine leicht in die LEGO-Bausteinstruktur integrieren, mit der steuerbare Strukturen wie Lenkradmanipulatoren gebaut werden können.
Produktmerkmale
- 4x Servo-Treiber
- Kompatibel mit C/C Plus
- Schnittstellenerweiterung (GPIO, I2C)
Anwendungsbeispiele
- Servosteuerung
- Robotersteuerung
Lieferumfang
- 1x C Back Driver
- 2× Sechskantschrauben M2*5
- 1× HEX-Schlüssel
| Ressourcen | Parameter |
|---|---|
| Kommunikationsprotokoll | I2C: 0x38 |
| Arbeitsstrom | 15mA |
| Nettogewicht | 9g |
| Bruttogewicht | 13,5g |
| Produktgröße | 23.7*49.2*21mm |
| Packungsgröße | 42*40*30mm |
