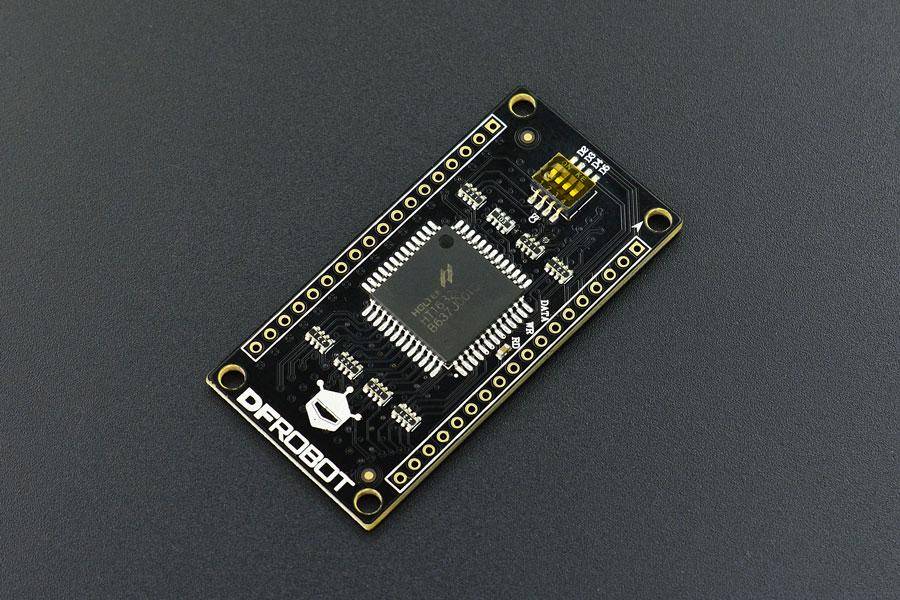

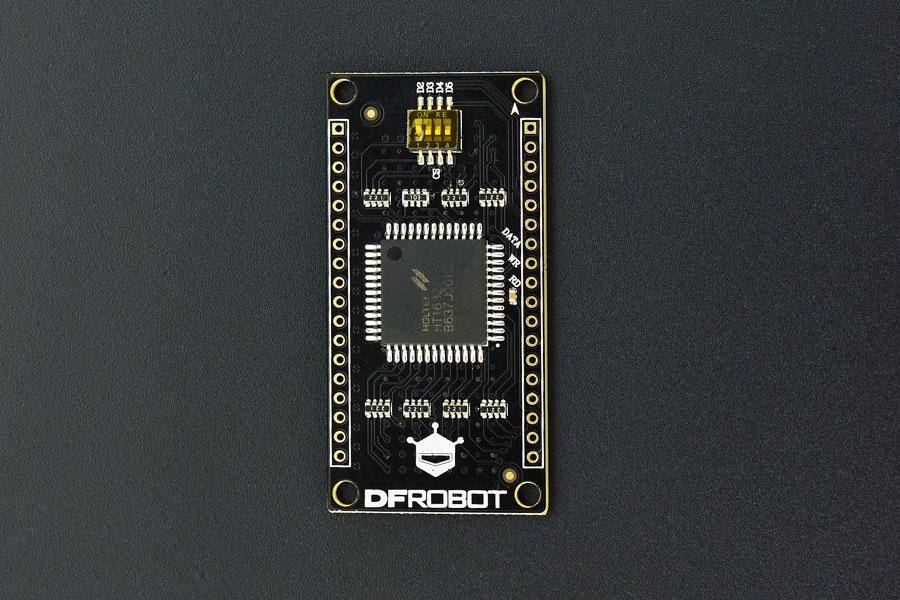

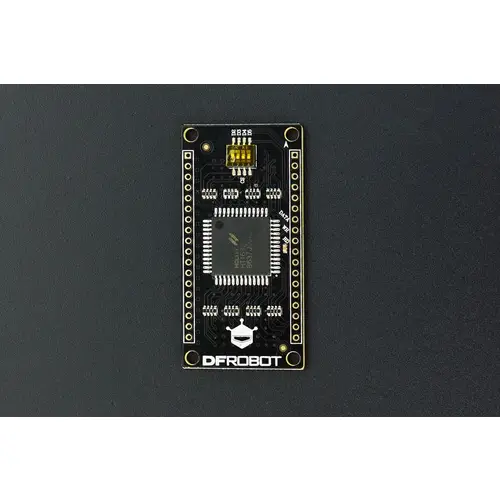

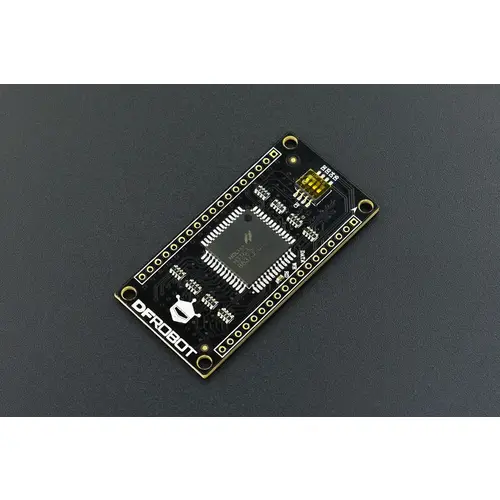

DFRobot FireBeetle Covers-24×8 LED Matrix (Gelb)

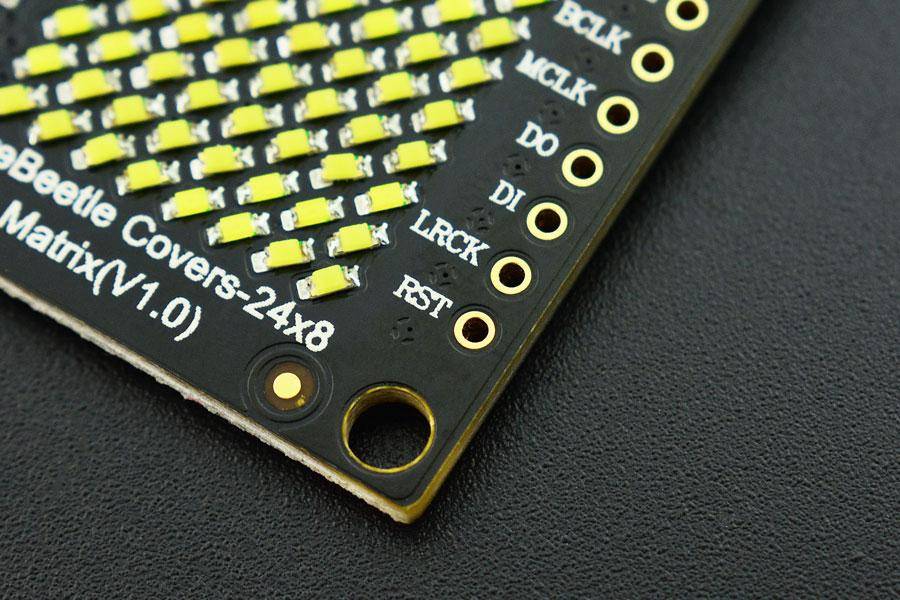

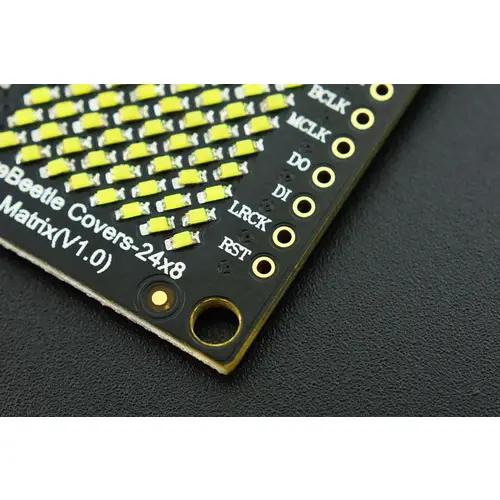

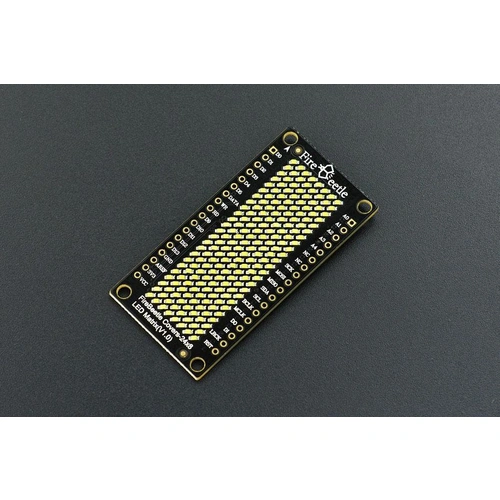

Die DFRobot FireBeetle Covers-24×8 LED Matrix (Gelb) ist ein Erweiterungsmodul der FireBeetle-Serie. Diese Serie wurde speziell für Mikrocontroller mit niedrigem Energieverbrauch entwickelt und richtet sich an Anwendungen im Bereich Internet of Things (IoT). Das Modul dient als Anzeigeerweiterung und ermöglicht die Darstellung von Texten, Symbolen oder Animationen auf einer 24×8-LED-Matrix mit gelber Beleuchtung. Es unterstützt einen stromsparenden Betriebsmodus und bietet Funktionen wie Lauftextanzeige und PWM-Helligkeitssteuerung.

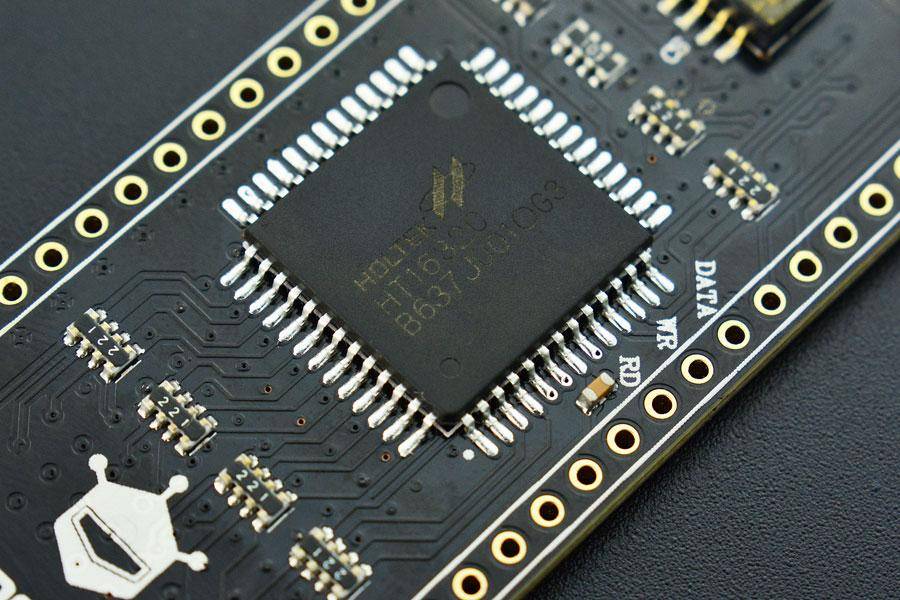

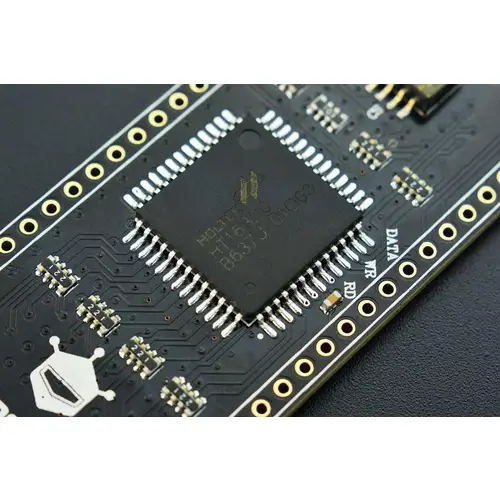

Das Modul verwendet den HT1632C LED-Treiberchip, bei dem jede LED über ein eigenes Register gesteuert wird. Dadurch kann jede LED einzeln angesteuert werden. Ein integrierter 256kHz RC-Takt sorgt für eine stabile Steuerung bei gleichzeitig geringem Stromverbrauch von nur 5μA im Energiesparmodus. Zudem bietet das Modul eine 16-stufige PWM-Helligkeitsanpassung, mit der sich die Leuchtintensität präzise steuern lässt.
Die FireBeetle Covers-24×8 LED Matrix ist nicht nur mit FireBeetle-Boards kompatibel, sondern kann auch mit anderen Mikrocontrollern wie dem Arduino UNO verwendet werden. Sie unterstützt serielle Datenkommunikation und lässt sich über verschiedene Chip-Select-Pins (D2, D3, D4, D5) flexibel in Projekte integrieren. Durch die Arduino Library wird die Programmierung und Steuerung der Anzeige erleichtert. Typische Anwendungsbereiche sind Statusanzeigen, Lauftextdisplays, Informationsanzeigen und IoT-basierte Visualisierungssysteme.
Merkmale im Überblick
- 24×8 LED-Matrix mit gelber Anzeige
- HT1632C Hochleistungs-Treiberchip mit unabhängiger Steuerung jeder LED
- 256kHz RC-Taktfrequenz für stabile Ansteuerung
- Unterstützt 16-stufige PWM-Helligkeitsanpassung
- Sehr geringer Stromverbrauch mit nur 5μA im Energiesparmodus
- Unterstützt serielle Datenkommunikation und Lauftextanzeige
- Kompatibel mit Arduino Library und FireBeetle-Serie
- Wählbare Chip-Select-Pins: D2, D3, D4, D5
- DFRobot FireBeetle-Serie
- Arduino UNO
- Weitere Arduino-kompatible Mikrocontroller
- Betriebsspannung: 3,3–5V
- LED-Farbe: Gelb
- Treiberchip: HT1632C
- Arbeitsstrom: 6–100mA
- Stromverbrauch im Energiesparmodus: 5μA
- RC-Taktfrequenz: 256kHz
- Chip-Select-Pins: D2, D3, D4, D5 auswählbar
- Datenkommunikation: Seriell
- Unterstützt Arduino Library
- Unterstützt Lauftextanzeige
- Interface-Modus: FireBeetle-kompatibel
- Betriebstemperatur: -10°C bis +85°C
- Abmessungen: 24×58mm
- Gewicht: 26g
- Kategorie: LED-Matrix / Anzeigeerweiterung
- Einsatzbereich: IoT, Visualisierung, Statusanzeigen, Prototyping
- 1x FireBeetle Covers-24×8 LED Matrix (Gelb)
- 2x 18-Pin-2,54mm Stiftleisten
- 2x 18-Pin-2,54mm Buchsenleisten
- DFRobot FireBeetle Covers-24×8 LED Matrix Wiki & Dokumentation
