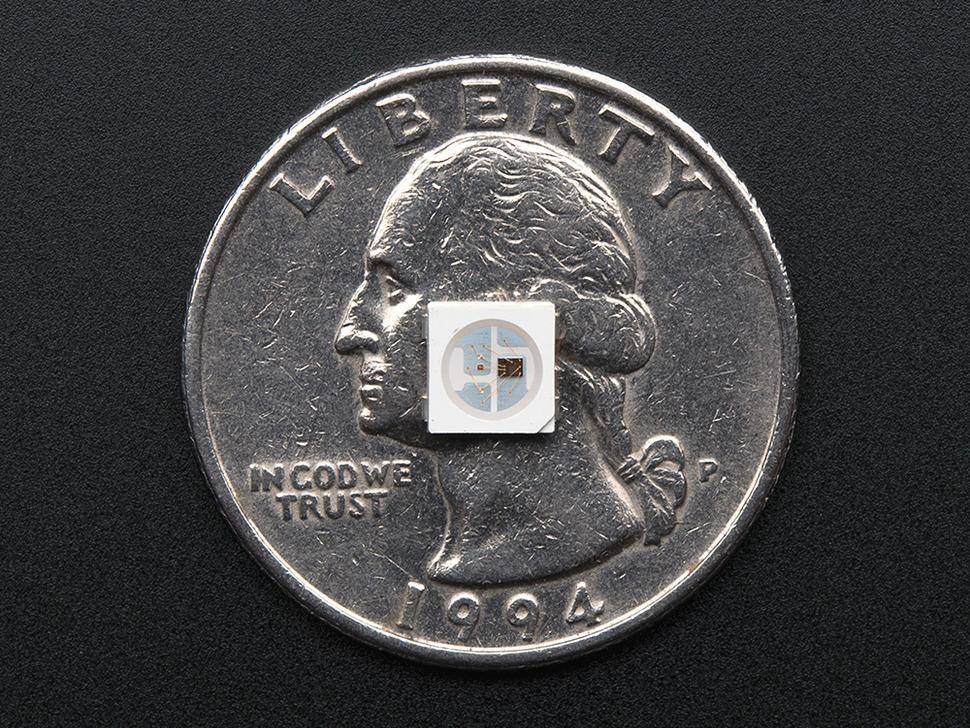

BastelnSie Ihre eigene intelligente LED-Anordnung mit der gleichen integrierten LED, die auch in unserenNeoPixel-Streifen und Pixeln verwendet wird. Diese winzige 5050 (5mm x 5mm) RGB-LED ist relativ einfachzu löten und stellt die kompakteste mögliche Art dar, mehrere helle LEDs in ein Design zu integrieren.Der Treiberchip befindet sich im Inneren der LED und verfügt über einen ~18mA Konstantstromtreiber,so dass die Farbe auch bei Spannungsschwankungen sehr gleichmäßig bleibt, und es sind keine externenDrosselwiderstände erforderlich, was Ihr Design minimal macht. Versorgen Sie das ganze Ding mit 5VDCund Sie sind bereit zu rocken.

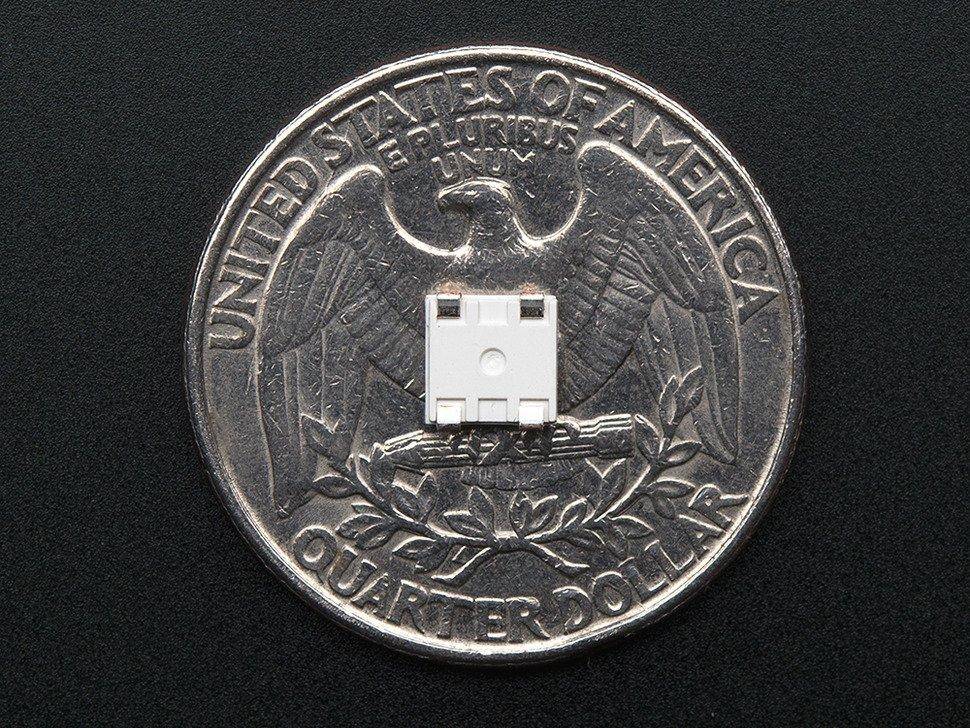

Dies ist die 4-polige LED-Chip-Version, nicht die 6-polige. Sie ist Code-kompatibel und hat insgesamtdie gleiche Form und Funktionalität, aber nicht die gleiche Pinbelegung, so dass Sie diese nicht verwendenkönnen, um einen 'S-Chip' zu ersetzen. Wenn Sie eine neue Platine entwerfen, empfehlen wir die B-Version,da sie einen Verpolungsschutz eingebaut hat. Abgesehen davon haben B und S die gleiche Helligkeit undverwenden die exakt gleiche Code-Schnittstelle.
Die LEDs sind modulierbar, indem der Ausgang eines Chips mit dem Eingang eines anderen verbunden wird.Damit der gesamte Chip in ein 6-Pin-Gehäuse integriert werden kann, gibt es eine einzige Datenleitungmit einem sehr timingspezifischen Protokoll. Da das Protokoll sehr Timing-sensitiv ist, erfordert eseinen Echtzeit-Mikrocontroller wie einen AVR, Arduino, PIC, mbed usw. Es kann nicht mit einemLinux-basierten Mikrocomputer oder einem interpreted Mikrocontroller wie dem netduino oder BasicStamp verwendet werden. Die LEDs haben im Inneren einen WS2811, sind aber auf die 800KHz 'highspeed'-Einstellung fixiert. Unsere wunderbar geschriebene Neopixel-Bibliothek für Arduino unterstützt diese Pixel! Da sie eine von Hand abgestimmte Bestückung erfordert, ist sie nur für AVR-Cores gedacht, aber andere haben diesen Chip-Treiber-Code möglicherweise portiert, also bitte googeln Sie herum. Ein 8MHz oder schnellerer Prozessor ist erforderlich.

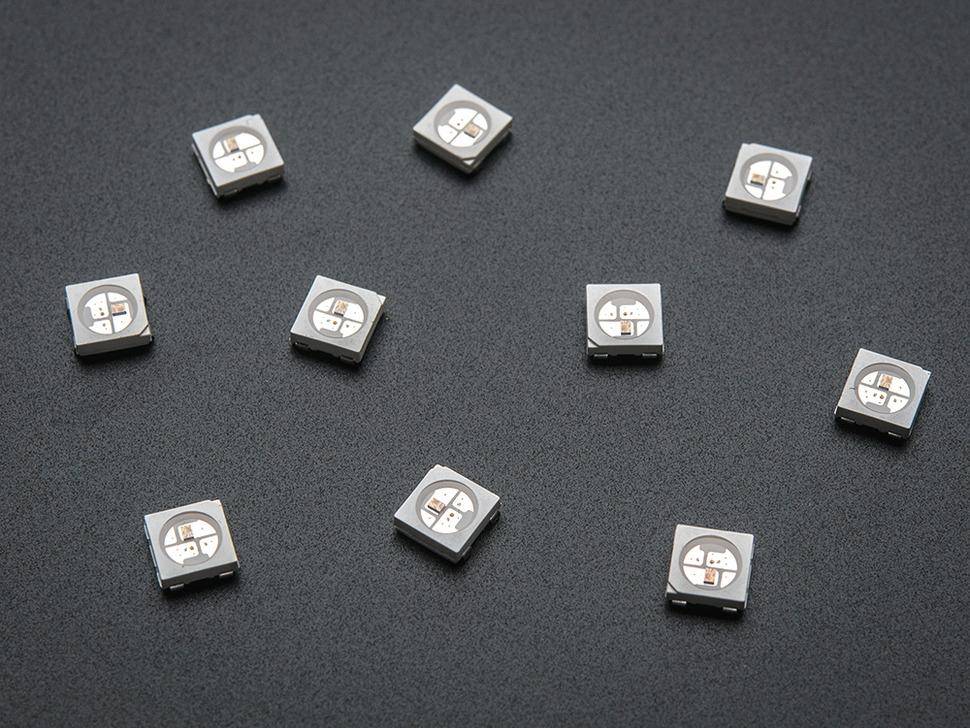

Diese rohen LEDs sind von einer Rolle geschnitten und/oder können lose sein. Sie sind möglicherweise nicht für Pick & Place + Reflow geeignet. Wir empfehlen diese nur für sorgfältiges Handlöten! Wird in einer Packung mit 10 einzelnen LEDs geliefert. Wir haben dafür ein einsatzbereites Modul in der Adafruit EAGLE-Bibliothek
