Beschreibung

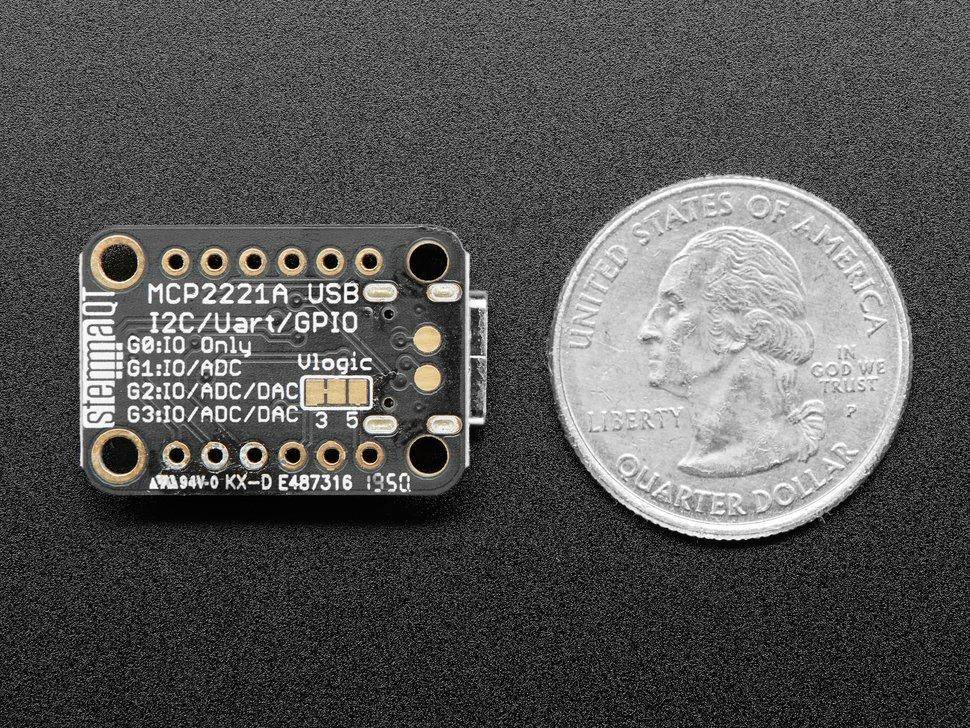

Adafruit MCP2221A Breakout - USB zu GPIO, ADC, I2C
Wäre es nicht cool, ein kleines OLED-Display anzusteuern, einen Farbsensor auszulesen oder LEDs direkt von Ihrem Computer aus blinken zu lassen? Mit dem Adafruit MCP2221A Breakout-Board kann Ihr Computer direkt mit diesen Geräten und Sensoren kommunizieren!
Der MCP2221-Chip von Microchip ähnelt einem USB-zu-Seriell-Wandler, bietet aber zusätzlich eine GPIO- und I2C-Schnittstelle. Die analogen/digitalen GPIO-Pins können als 10-Bit-Analog-Eingänge (ADC) fungieren und es gibt sogar einen 5-Bit-DAC-Ausgang. Die I2C-Schnittstelle ist ideal für die Kommunikation mit OLEDs, Sensoren und PWM-Treibern. Sie können die GPIOs nutzen, um LEDs zu steuern, Schalter oder Tasten auszulesen und mehr. Das MCP2221A Breakout-Board ist wie ein Schweizer Taschenmesser für serielle Protokolle am Computer.
Dieses Board ist leistungsstark und nützlich, wenn Sie beispielsweise Python verwenden möchten, um schnell ein Gerät zu testen, das I2C oder allgemeine digitale und analoge I/Os verwendet. Es gibt keine Firmware zu verwalten, sodass Sie sich nicht darum kümmern müssen, wie man Daten "an und von einem Arduino sendet, der dann an und von" einem elektronischen Sensor oder Display gesendet wird.

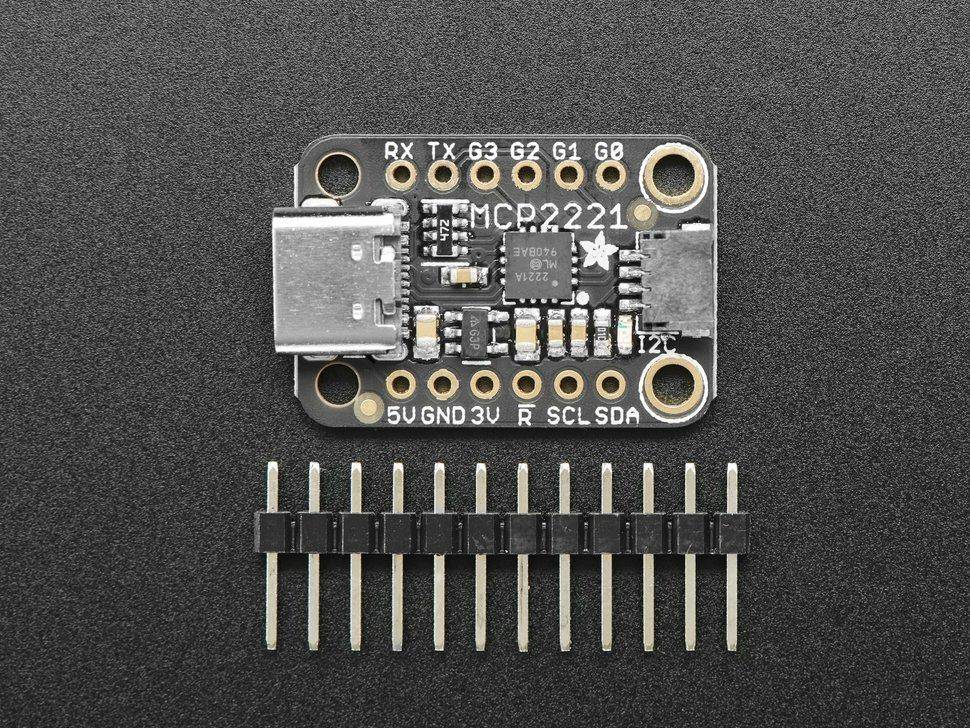

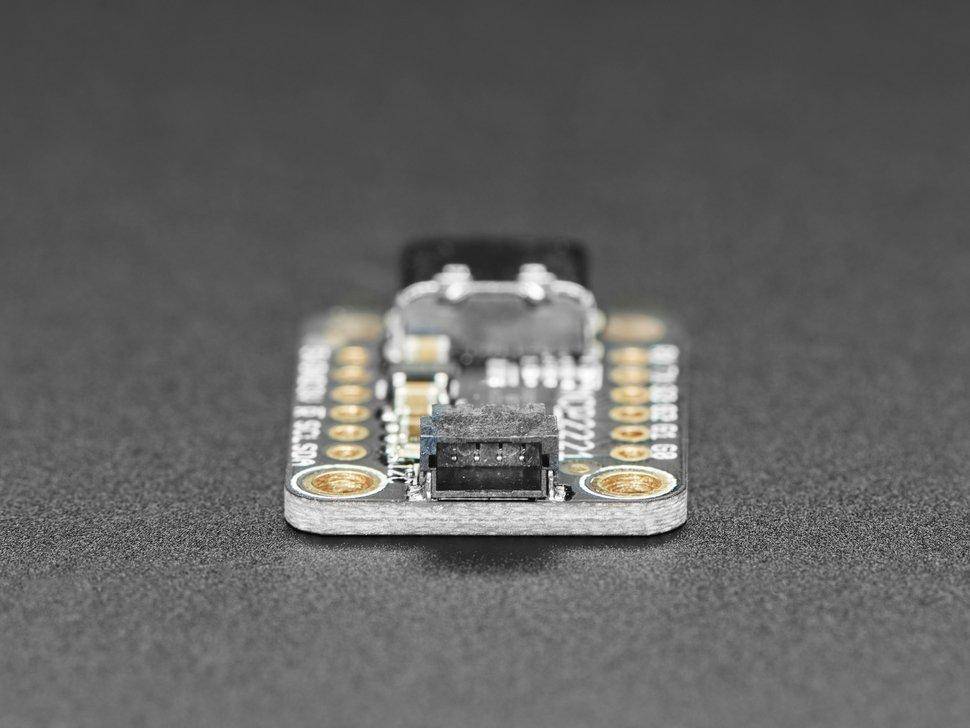

Dieses Breakout-Board verfügt über einen MCP2221A-Chip, einen USB-C-Anschluss, einen integrierten 3V-Regler und einen 4-poligen JST SH-Port für die I2C-Konnektivität mit 3V-Strom und -Logik. Dieser Port ist Stemma QT / Qwiic-kompatibel und kann mit jedem Sensor oder Chip verwendet werden, der über einen passenden Port verfügt. Sie können sogar Grove I2C-Geräte mit einem Adapterkabel ohne Löten anschließen.
Merkmale im Überblick
- USB zu GPIO und I2C Schnittstelle
- 10-Bit-Analog-Eingänge (ADC) und 5-Bit-DAC-Ausgang
- Stemma QT / Qwiic-kompatibler Port
- Produktabmessungen: 27.0mm x 17.7mm x 5.0mm
- Produktgewicht: 2.2g
- USB C Anschluss
- Integrierter 3V-Regler
- 4-poliger JST SH-Port für I2C-Konnektivität
- Kein Löten erforderlich für Grove I2C-Geräte mit Adapterkabel
- 1x MCP2221A Breakout-Board
- Leitfaden
- Tutorial
