Beschreibung

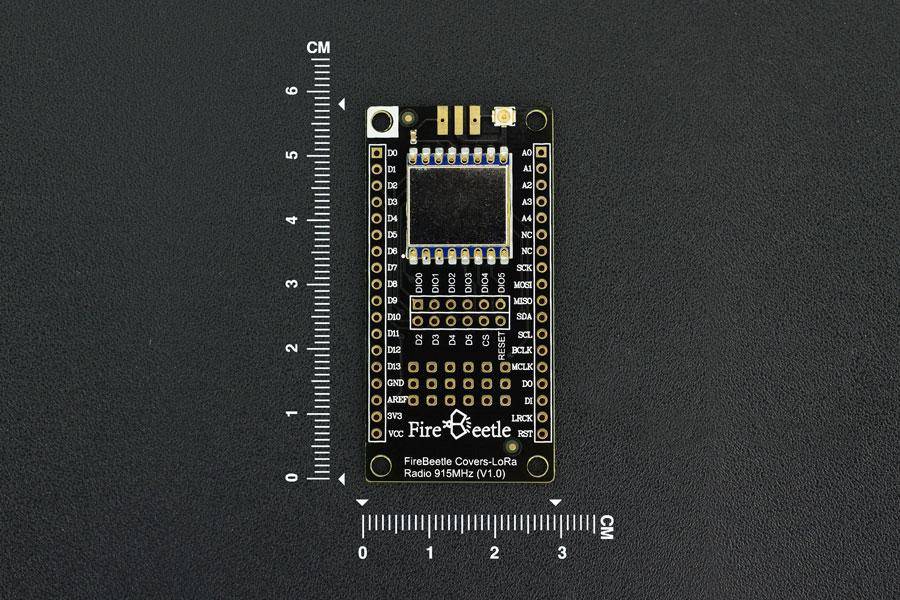

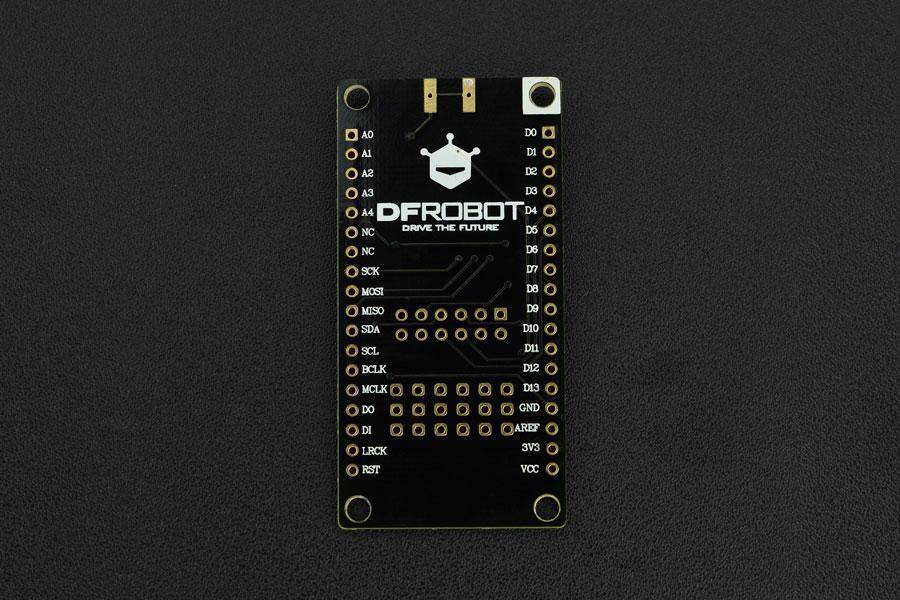

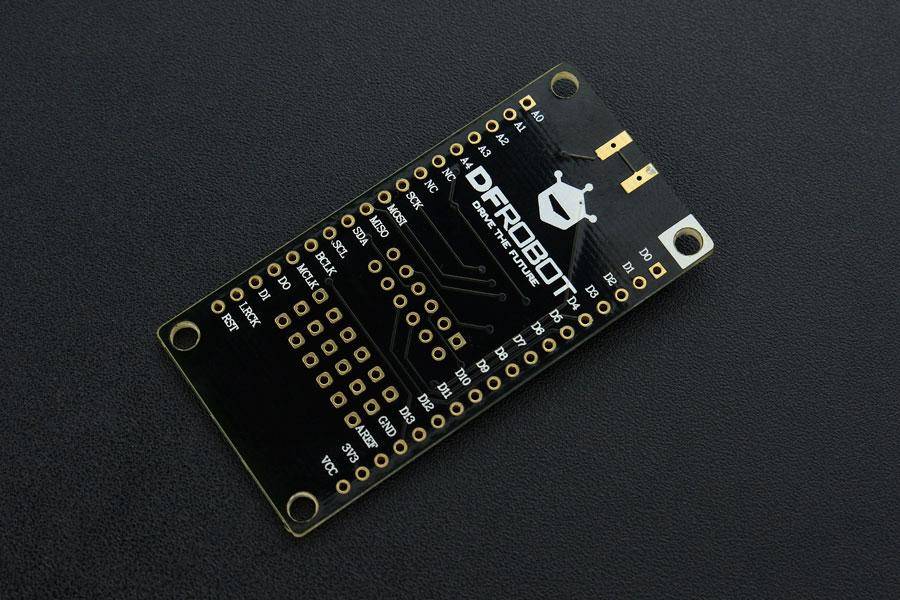

DFRobot FireBeetle Covers-LoRa Radio 915MHz
Das DFRobot FireBeetle Covers-LoRa Radio 915MHz ist ein Erweiterungsmodul der FireBeetle-Serie, die speziell für die Entwicklung von IoT-Anwendungen (Internet of Things) konzipiert wurde. Die FireBeetle-Serie umfasst Hauptsteuerungen (Boards), Erweiterungsplatinen (Covers) und Zubehör, die auf energieeffiziente und modulare IoT-Entwicklung ausgelegt sind. Dieses Modul verwendet den leistungsfähigen SX127x LoRa 915MHz-Chip mit integriertem Leistungsverstärker (PA) und ist mit Arduino kompatibel. Es unterstützt Langstreckenübertragung, LoRaTM- und FSK-Modulation mit einer maximalen Übertragungsrate von 37,5 Kbps (LoRa) bzw. 300 Kbps (FSK). Im Energiesparmodus liegt der Stromverbrauch unter 0,2 µA.
Das Modul kann in verschiedenen IoT-Anwendungen eingesetzt werden, darunter Fernüberwachung, Hausautomation, Gesundheitsüberwachung und tragbare Geräte. Es bietet eine Reichweite von bis zu 1 km und arbeitet mit einer Betriebsspannung von 3,3 V. Der Frequenzbereich liegt zwischen 900 MHz und 1000 MHz, wobei 915 MHz der typische Arbeitswert ist. Die integrierte Antenne gewährleistet eine stabile Funkverbindung mit guter Störfestigkeit. Das Modul unterstützt CRC-Fehlerprüfung, Frequenzsprungverfahren und verfügt über eine SPI-Schnittstelle zur Kommunikation mit Mikrocontrollern.
Zusätzlich stehen fünf GPIO-Schnittstellen zur Verfügung, die auch als Interrupt-Eingänge verwendet werden können. Der integrierte FIFO-Speicher besitzt eine Kapazität von 256 Bytes und ermöglicht eine effiziente Datenverwaltung während der Übertragung. Die Empfangsempfindlichkeit beträgt -139 dBm, und die maximale Ausgangsleistung liegt bei 20 dBm. Das Modul eignet sich für Projekte, bei denen eine zuverlässige und stromsparende drahtlose Kommunikation über mittlere bis große Distanzen erforderlich ist.
Hinweis: Alle Parameter, die sich auf Funksignale innerhalb eines Netzwerks beziehen, sollten übereinstimmen, um Kommunikationsstörungen zu vermeiden.
Merkmale im Überblick
- LoRa- und FSK-Funkmodul für IoT-Anwendungen
- Basierend auf SX127x 915MHz-Chip mit integriertem Leistungsverstärker
- Unterstützt LoRaTM, FSK, GFSK und OOK-Modulation
- Niedriger Stromverbrauch im Schlafmodus (unter 1 µA)
- Reichweite bis zu 1 km bei stabiler Funkübertragung
- Kompatibel mit Arduino-Boards und FireBeetle-Systemen
- Integrierte Antenne mit hoher Störfestigkeit
- Unterstützt CRC und Frequenzsprungverfahren
- FireBeetle-Serie
- Arduino-Boards
- Betriebsspannung: 3,3 V
- Arbeitsfrequenz: 915 MHz (typisch), Bereich 900–1000 MHz
- Modulation: LoRaTM / FSK / GFSK / OOK
- Ausgangsleistung: bis zu 20 dBm
- Empfangsempfindlichkeit: -139 dBm
- Sende- und Empfangsstrom: ≤120 mA (TX), ≤15 mA (RX)
- Schlafstrom: ≤1 µA
- Reichweite: bis zu 1 km
- FIFO-Speicher: 256 Bytes
- GPIO-Schnittstellen: 5 (Interrupt-fähig)
- Maximales RSSI: 127 dB
- Unterstützt CRC-Prüfung und Frequenzsprung
- Schnittstelle: SPI
- Betriebstemperatur: -20 °C bis +70 °C
- Abmessungen: 58 × 29 mm
- Stromaufnahme im Low-Power-Modus: <0,2 µA
- Einsatzbereiche: Fernüberwachung, Hausautomation, Wearables, Gesundheitsüberwachung
- Hinweis: Alle Funkparameter im selben Netzwerk müssen übereinstimmen
- 1 × FireBeetle Covers-LoRa Radio 915MHz Modul
- 2 × 18-Pin-2,54 mm Stiftleisten
- 2 × 18-Pin-2,54 mm Langstiftleisten
- 1 × 915MHz Federantenne (IPEX)

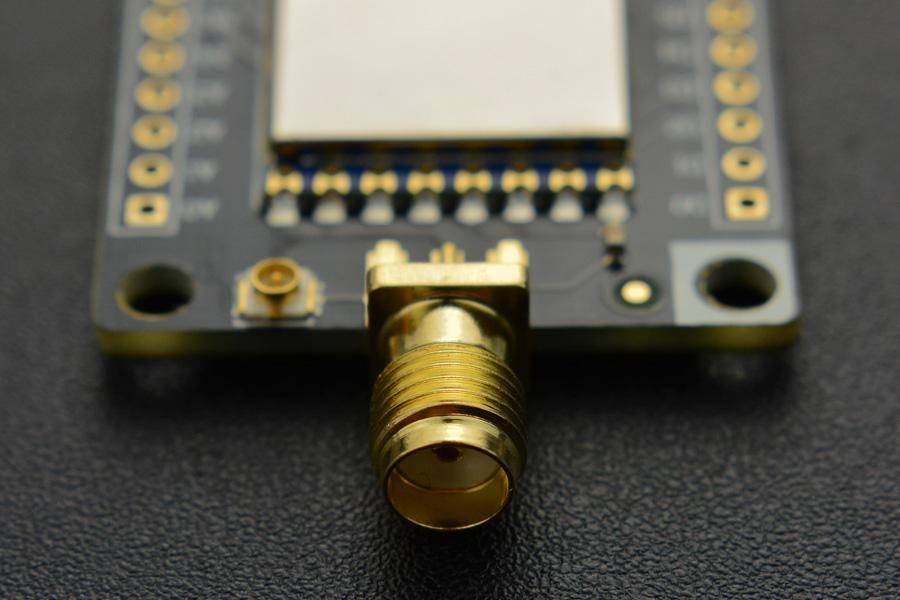

- 1 × SMA-KE Antennenanschluss
