Beschreibung
DFRobot FireBeetle Covers-24×8 LED Matrix (Grün)

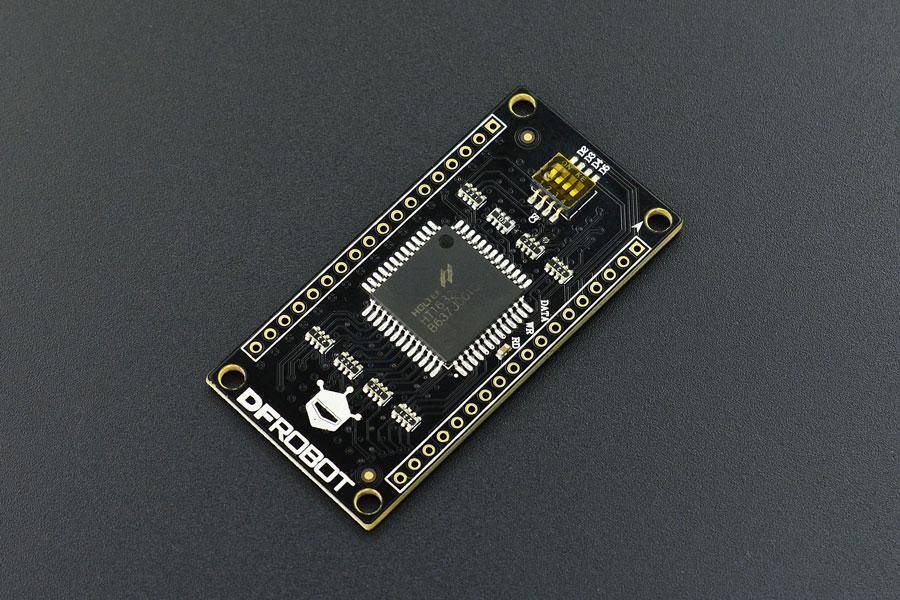

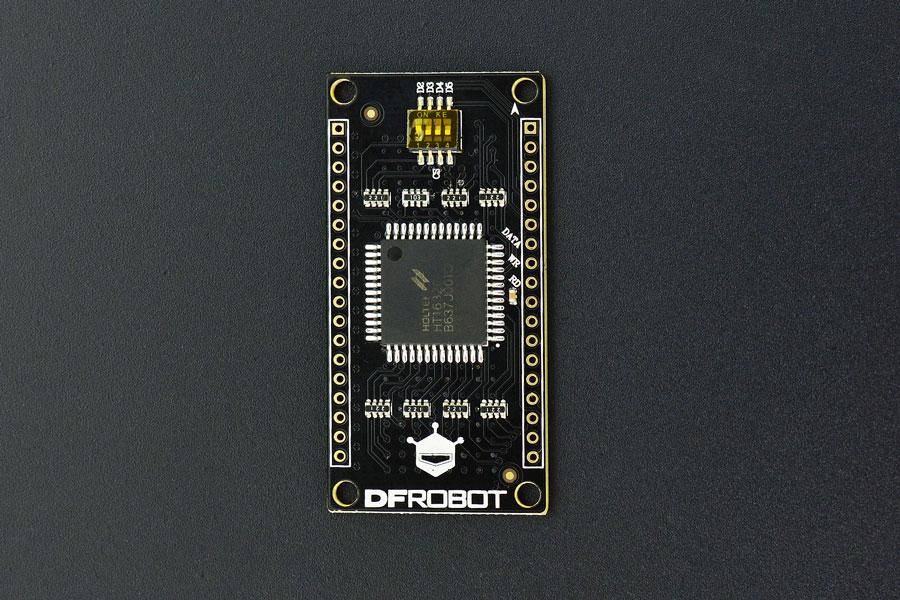

Die DFRobot FireBeetle Covers-24×8 LED Matrix (Grün) ist ein Erweiterungsmodul für die FireBeetle-Serie von DFRobot. Diese Serie wurde für Mikrocontroller mit geringem Energieverbrauch entwickelt und richtet sich an Anwendungen im Bereich Internet of Things (IoT). Das Cover ist speziell für FireBeetle-Boards konzipiert und ermöglicht die Darstellung von Texten, Symbolen oder Animationen auf einer grünen 24×8-LED-Matrix. Es unterstützt einen stromsparenden Betrieb und bietet eine Lauftextanzeige.

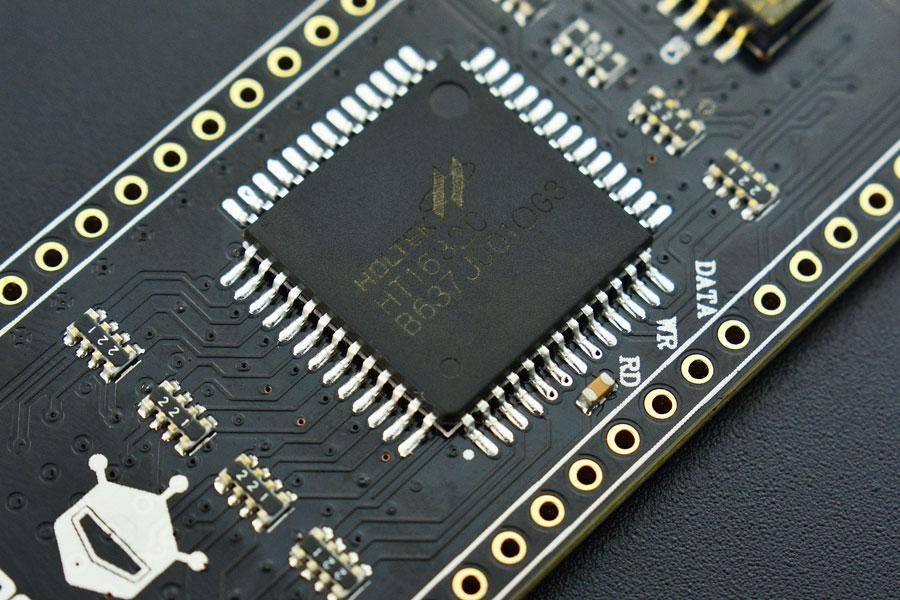

Das Modul verwendet den HT1632C LED-Treiberchip, bei dem jede LED über ein eigenes Register angesteuert wird. Dadurch kann jede LED einzeln kontrolliert werden. Der integrierte 256kHz RC-Takt sorgt für eine stabile Steuerung bei gleichzeitig geringem Stromverbrauch von nur 5μA im Energiesparmodus. Eine 16-stufige PWM-Helligkeitsregelung ermöglicht die Anpassung der Leuchtintensität.
Neben der Kompatibilität mit der FireBeetle-Serie kann das Modul auch mit anderen Mikrocontrollern wie dem Arduino UNO betrieben werden. Es unterstützt die Arduino-Bibliothek und bietet Funktionen für serielle Datenkommunikation. Durch die Auswahl des Chip-Select-Pins (D2, D3, D4 oder D5) lässt sich das Modul flexibel in verschiedene Projekte integrieren. Typische Anwendungen sind Anzeigesysteme, Statusanzeigen oder IoT-basierte Informationsdisplays.
Merkmale im Überblick

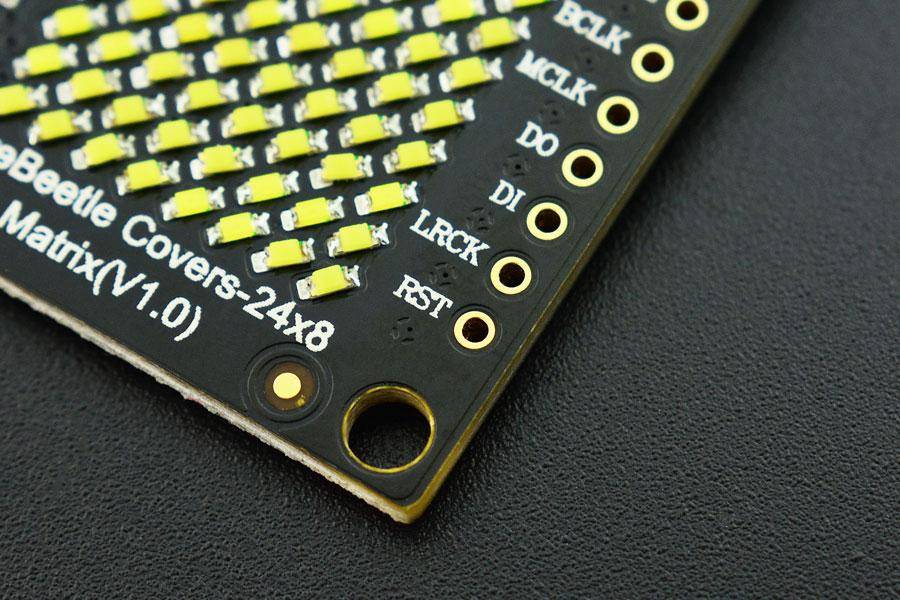

- 24×8 grüne LED-Matrix mit HT1632C LED-Treiberchip
- Unabhängige Ansteuerung jeder LED durch eigene Register
- Unterstützt 16-stufige PWM-Helligkeitsregelung
- Integrierter 256kHz RC-Takt für stabile Steuerung
- Stromsparender Betrieb mit nur 5μA im Low-Power-Modus
- Unterstützt serielle Datenkommunikation und Lauftextanzeige
- Kompatibel mit Arduino-Bibliotheken
- Wählbare Chip-Select-Pins: D2, D3, D4 oder D5
- DFRobot FireBeetle-Serie
- Arduino UNO
- Andere Arduino-kompatible Mikrocontroller
- Betriebsspannung: 3,3–5V
- LED-Farbe: Grün
- Treiberchip: HT1632C
- Arbeitsstrom: 6–100mA
- Stromverbrauch im Energiesparmodus: 5μA
- RC-Taktfrequenz: 256kHz
- Chip-Select-Pins: D2, D3, D4, D5 wählbar
- Datenkommunikation: Seriell
- Unterstützt Arduino Library
- Unterstützt Lauftextanzeige
- Interface-Modus: FireBeetle-kompatibel
- Betriebstemperatur: -10°C bis +85°C
- Abmessungen: 24×58mm
- Gewicht: 26g
- Kategorie: LED-Matrix / Anzeigeerweiterung
- Einsatzbereich: IoT, Visualisierung, Statusanzeigen, Prototyping
- Produktstatus: Nicht mehr im Sortiment (empfohlene Alternative: FireBeetle Covers-24×8 LED Matrix Weiß)
- 1x FireBeetle Covers-24×8 LED Matrix (Grün)
- 2x 18-Pin-2,54mm Stiftleisten
- 2x 18-Pin-2,54mm Buchsenleisten
- DFRobot FireBeetle Covers-24×8 LED Matrix Wiki & Dokumentation
