Beschreibung

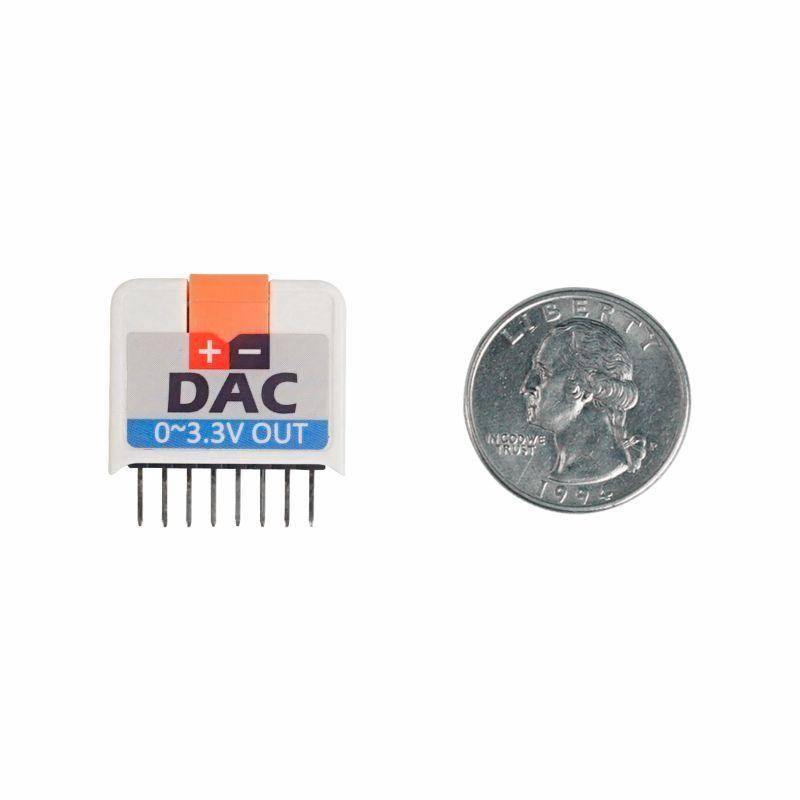

DAC HAT ist ein C-HAT speziell für den M5StickC Controller. Genau wie die DAC-Einheit ist dies ein DAC-Wandler mit Spannungsausgang für StickC. Er kann eine Spannung von 0～3.3V erzeugen.

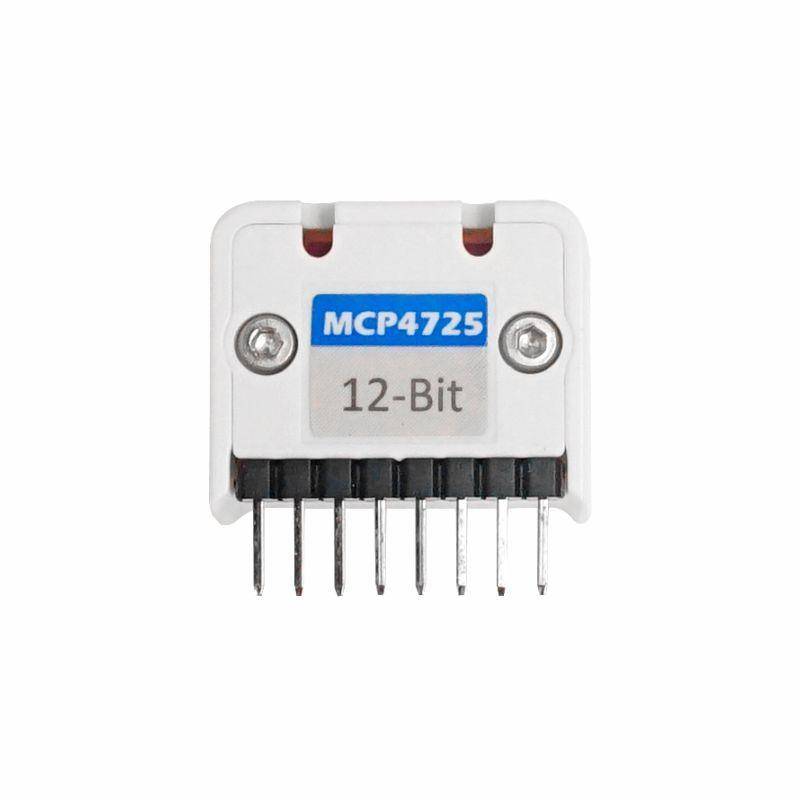

Der DAC-Wandlerchip MCP4725 ist ein stromsparender, hochpräziser, gepufferter 12-Bit-Spannungsausgangs-Digital-Analog-Wandler (DAC) mit einem nichtflüchtigen Speicher (EEPROM). Sein integrierter Präzisionsausgangsverstärker ermöglicht einen analogen Rail-to-Rail-Ausgangsswing.
Die Eingangs- und Konfigurationsdaten des DAC können vom Benutzer über die I2C-Schnittstelle in den nichtflüchtigen Speicher (EEPROM) programmiert werden.
I2C-Adresse: 0x60
Produktmerkmale
- Ausgang: 0～3.3V
- Software-Entwicklungsplattform: Arduino, UIFlow(Blockly, Python)
- MCP4725
- 12-BitAuflösung
- Externer A0-Adress-Pin
- NormalorPower-DownModus
- Schnelle Einschwingzeit von 6 μs (typisch)
- ExterneSpannungsreferenz(VDD)
- Rail-to-RailAusgang
- NiedrigerStromverbrauch
- Single-Supply-Betrieb: 2,7V bis 5,5V
- I2C Schnittstelle: Adresse 0x60
- ErweiterterTemperaturbereich:-40°Cbis+125°C

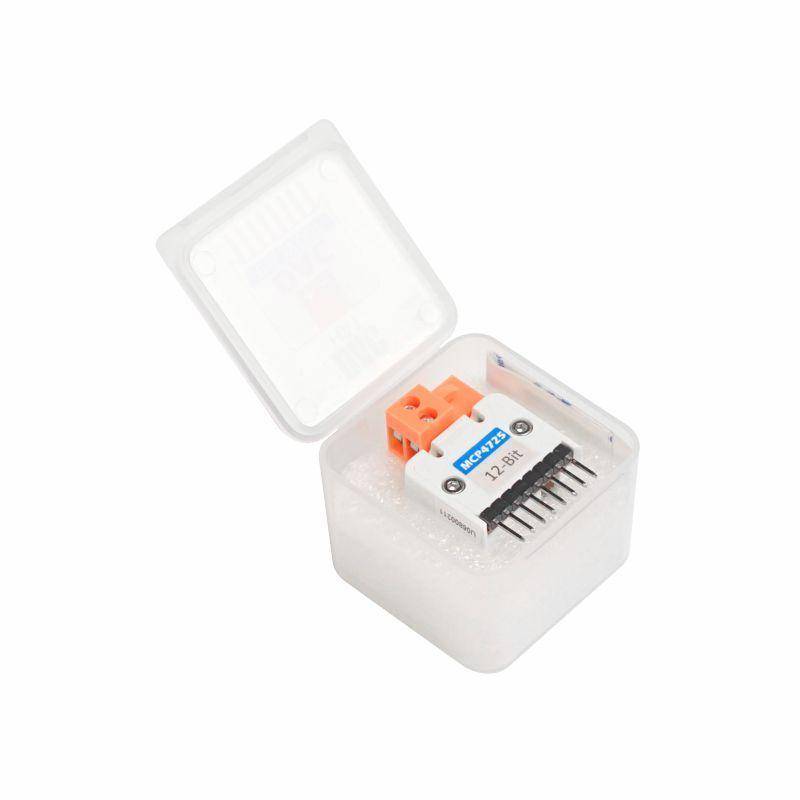

- 1x DAC HAT
- 1x 2 Pin 3.96 Pitch Terminal
- SetPoint oder OffsetTrimming
- Sensorkalibrierung
- Servosteuerung mit geschlossenem Regelkreis
- Low-Power Portable Instrumentation
- PCPeripheriegeräte
- DatenerfassungsSysteme
| Ressourcen | Parameter |
|---|---|
| Nettogewicht | 6g |
| Bruttogewicht | 19g |
| Produktgröße | 24*25*13mm |
| Packungsgröße | 67*53*12mm |
