Beschreibung

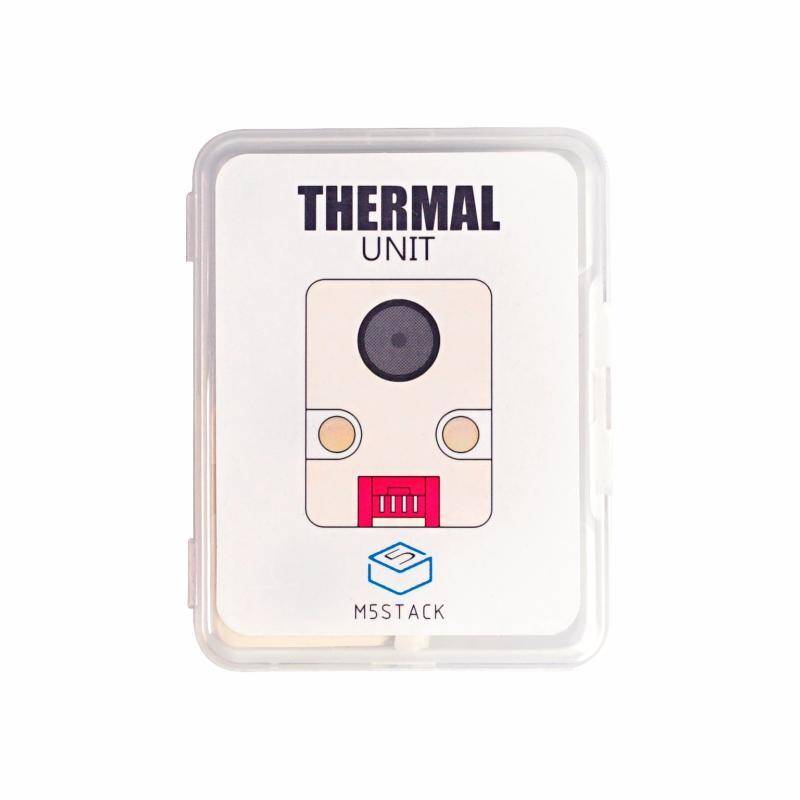

THERMAL ist eine Wärmebildkamera, die einen Thermosensor namens MLX90640 enthält. Er kann zur Messung der Oberflächentemperatur eines Objekts verwendet werden und bildet ein thermografisches Bild durch einen Temperaturverlauf, der sich aus verschiedenen Oberflächentemperaturen zusammensetzt.Die Bildauflösung beträgt 32 x 24.
Das MLX90640 Infrarot (IR) Sensor-Array kombiniert hohe Auflösung und zuverlässigen Betrieb in rauen Umgebungen und ist eine kostengünstige Alternative zu teureren High-End-Wärmebildkameras. Anders als bei einem Mikrobolometer muss der Sensor nicht häufig neu kalibriert werden, was eine kontinuierliche Überwachung gewährleistet und die Systemkosten senkt.
Die Sichtfeldoption (FoV) umfasst eine Standardversion mit 55° x 35° und eine Weitwinkelversion mit 110° x 75° für Entfernungen bis zu 7m. Diese Einheit ist 110°×75° FoV, auch bekannt als das BAA-Paket.

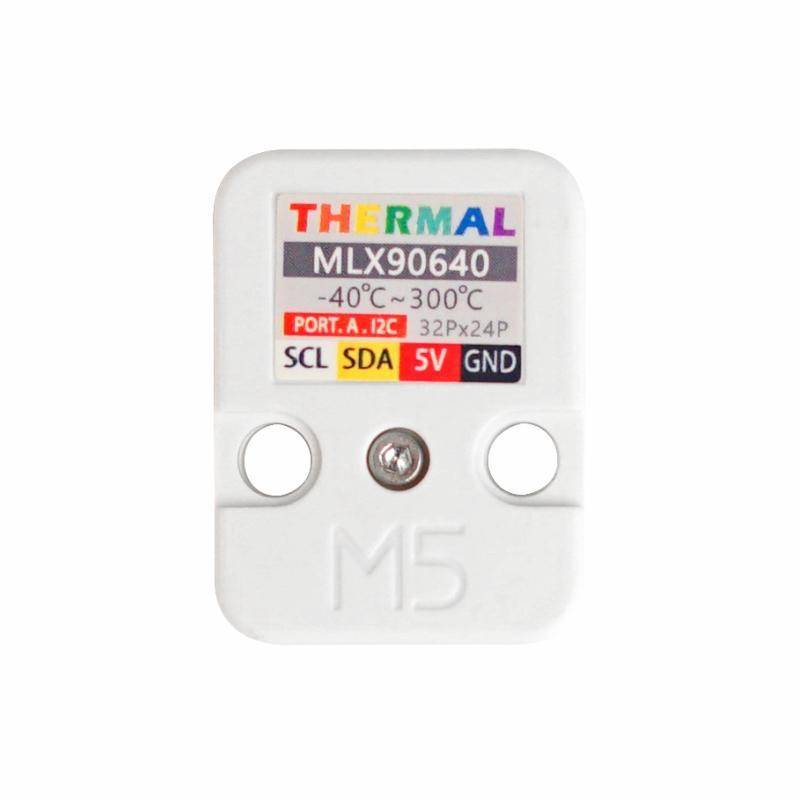

Die Einheit kommuniziert mit dem M5Core über die Grove A Schnittstelle, die I2C Adresse ist 0x33
Produktmerkmale
- Betriebsspannung: 3V ~ 3.6V
- Stromverbrauch: 23mA
- Sichtfeld: 110°×75°
- Messbereich: -40°C ~ 300°C
- Auflösung: ±1.5°C
- Auffrischungsrate: 0,5Hz-64Hz
- Betriebstemperatur: -40°C ~ 85°C
- Zwei Lego-kompatible Löcher
- 1x THERMAL Einheit
- 1x Grove Kabel
- Hochpräzise berührungslose Temperaturmessungen
- Eindringlings-/Bewegungserkennung
- Visuelle IR-Thermometer
| Ressourcen | Parameter |
|---|---|
| Kommunikationsprotokoll | I2C?0x33 |
| Nettogewicht | 5g |
| Bruttogewicht | 18g |

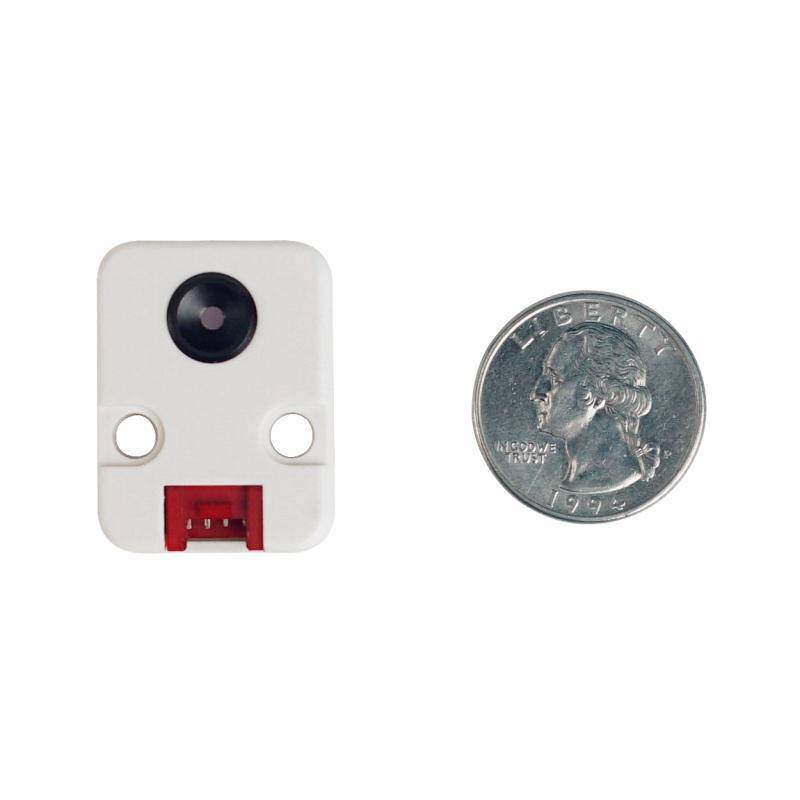

| Produktgröße | 32*24*8mm |
| Packungsgröße | 67*53*12mm |
