Beschreibung

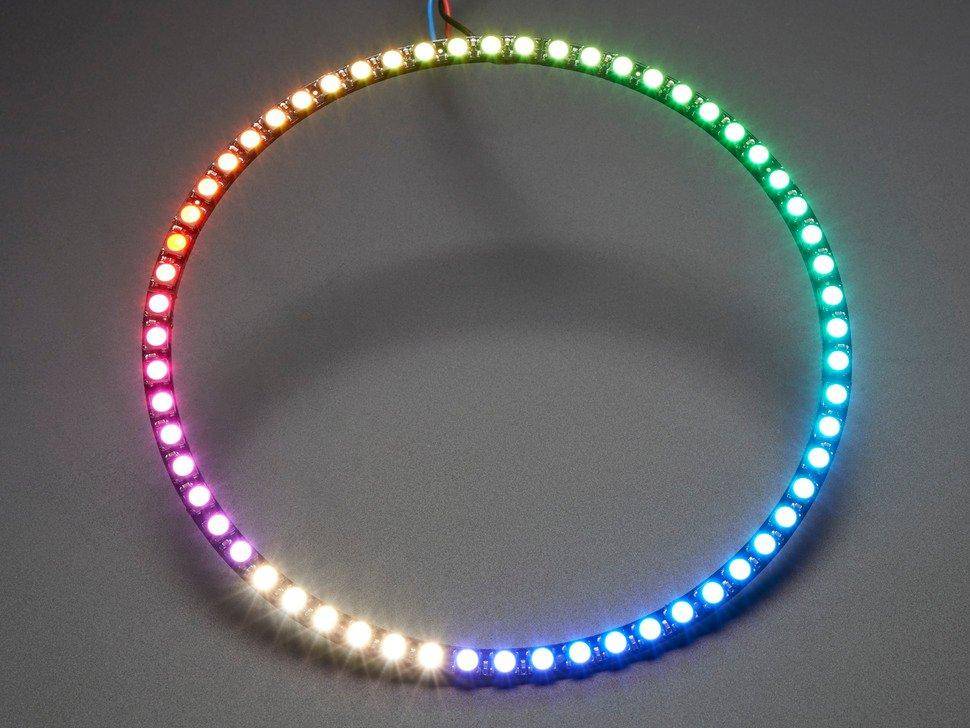

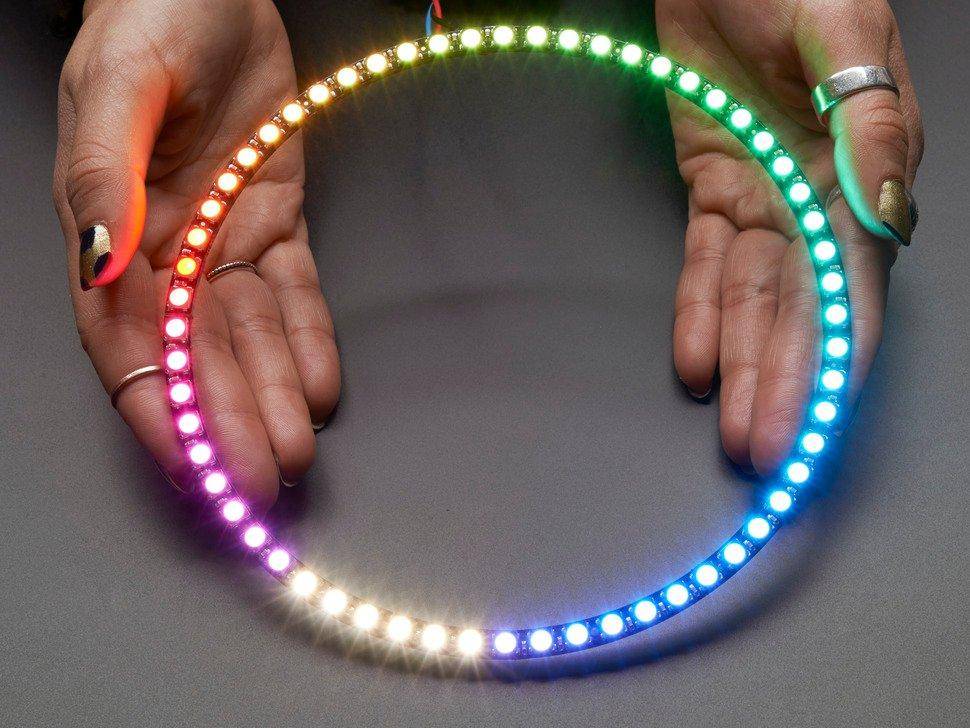

Der bisher größte NeoPixel-Ring! Mit vier davon können Sie einen riesigen Ring mit 60ultrahellen, intelligenten LED bauen. Die NeoPixel sind in einem Kreis mit einemDurchmesser von 15,7 cm angeordnet. Bei jeder Bestellung wird nur derViertelkreis mitgeliefert. Vier dieser Artikel werden benötigt, um einen großenRing herzustellen. Sie müssen sie auch zusammenlöten, also für den vollen Ringmit 60 LEDs, kaufen Sie vier und löten Sie sie zusammen! Auch diesemüssen Sie mechanisch unterstützen, die Lötstellen sind nur für elektrische Signale,nicht stark genug, um sie zusammenzuhalten
Die Ringe sind 'verkettbar' -verbinden den Ausgangspin des einen mit dem Eingangspin des anderen. Verwenden Sie nureinen Mikrocontroller-Pin, um so viele zu steuern, wie Sie miteinander verketten können!Jede LED ist adressierbar, da sich der Treiberchip innerhalb der LED befindet. Jede hateinen ~18mA Konstantstromtreiber, so dass die Farbe sehr konsistent ist, auch wenn dieSpannung variiert, und es sind keine externen Drosselwiderstände erforderlich, was dasDesign schlank macht. Versorgen Sie das ganze Ding mit 5VDC (4-7V funktioniert) und Siesind bereit zu rocken.
Es gibt eine einzige Datenleitung mit einem sehr zeitspezifischen Protokoll. Da dasProtokoll sehr Timing-sensitiv ist, benötigt es einen Echtzeit-Mikrocontroller wie einenAVR, Arduino, PIC, mbed usw. Es kann nicht mit einem Linux-basierten Mikrocomputer odereinem Interpreted Mikrocontroller wie dem netduino oder Basic Stamp verwendet werden.Unsere wunderbar geschriebene Neopixel-Bibliothek für Arduino unterstützt diese Pixel! Da sie eine von Hand abgestimmteBestückung erfordert, ist sie nur für AVR-Cores gedacht, aber andere könnten diesenChip-Treiber-Code portiert haben. Ein 8MHz oder schnellererProzessor ist erforderlich.

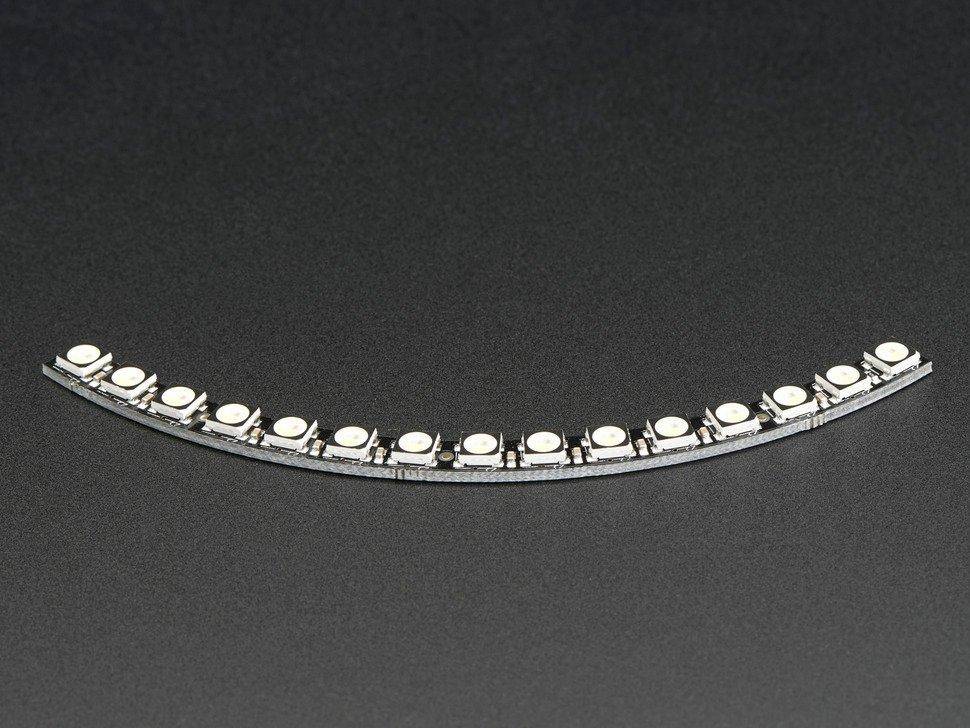

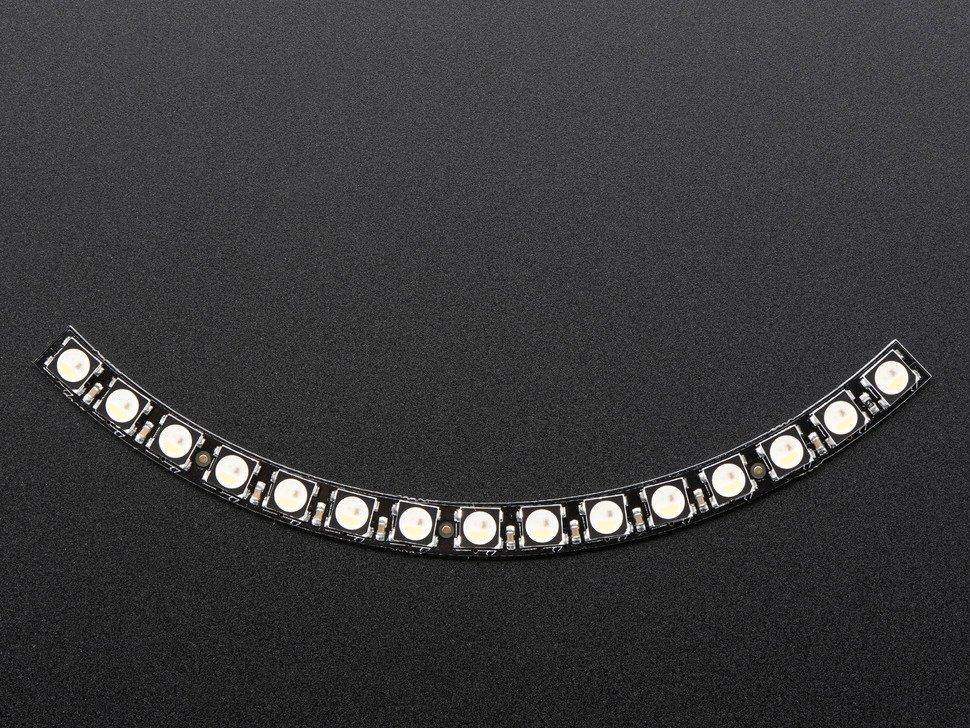

Wird als ein einzelner Ring mit 15 einzeln adressierbaren RGB-LEDs geliefert, diezusammengebaut und getestet wurden.
