NeoPixel Ring Kit 24 RGB-LEDs für Spark Core/Photon

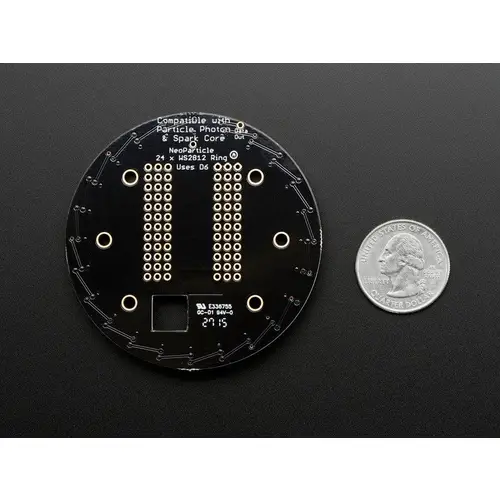

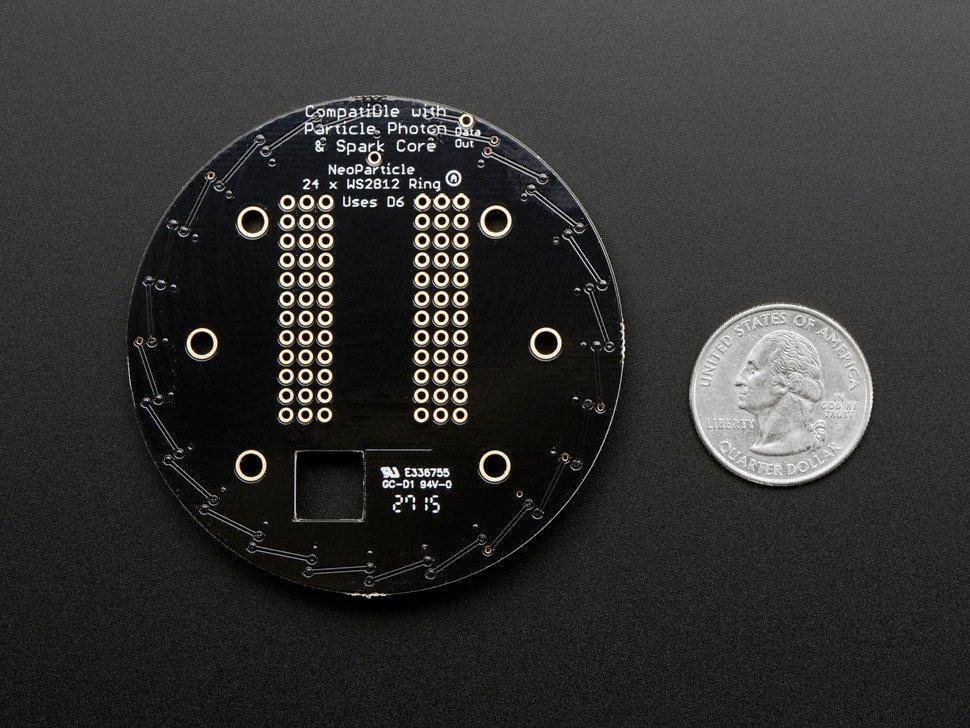

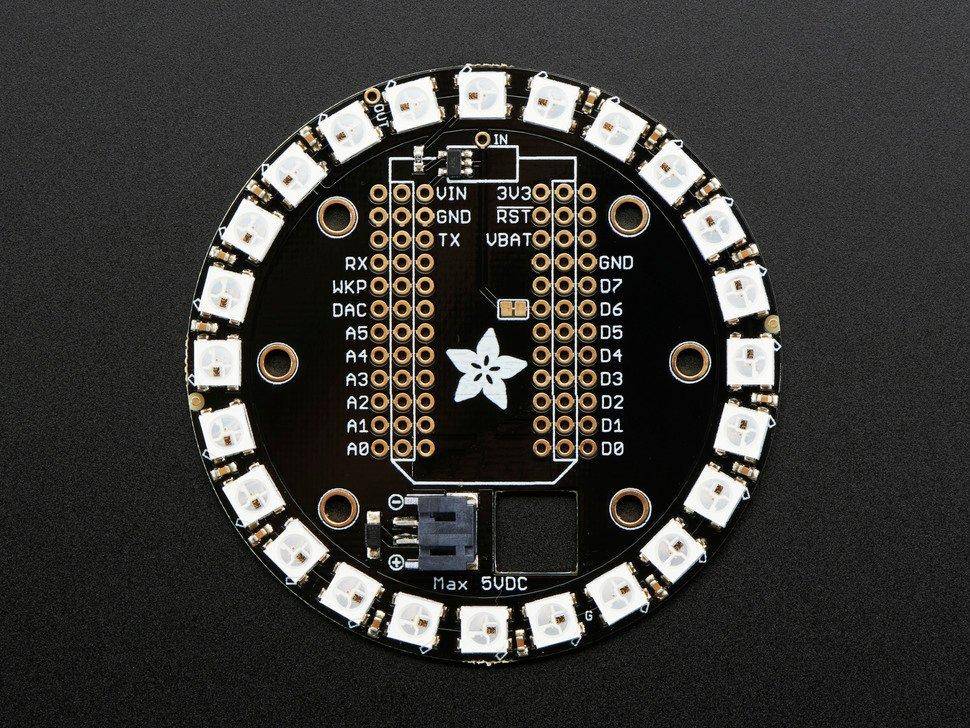

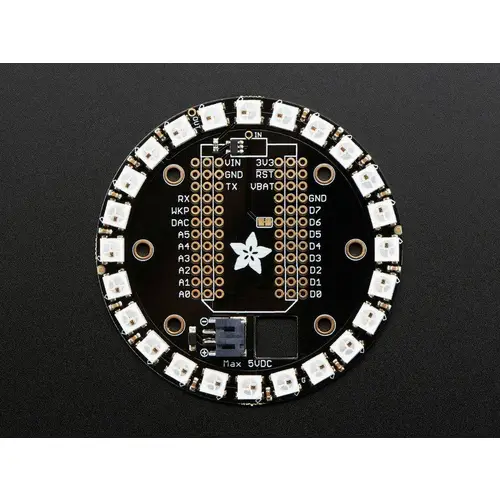

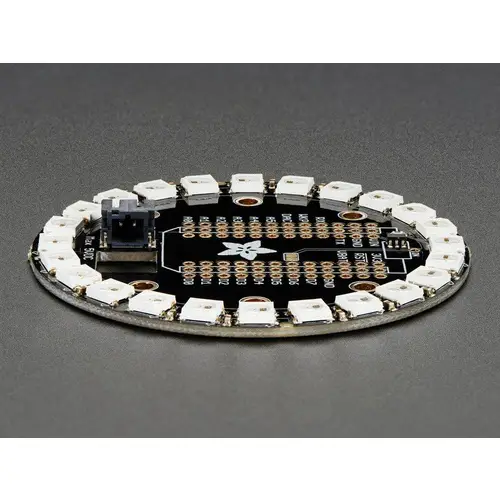

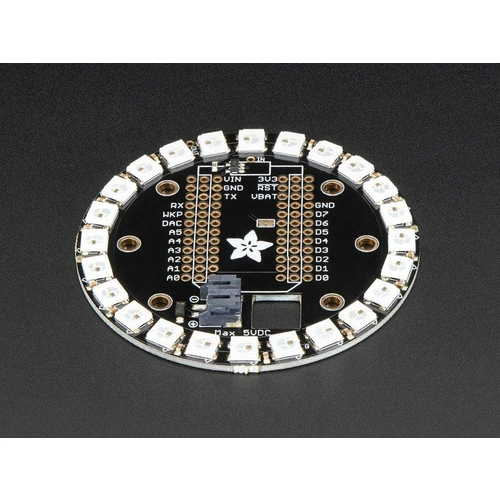

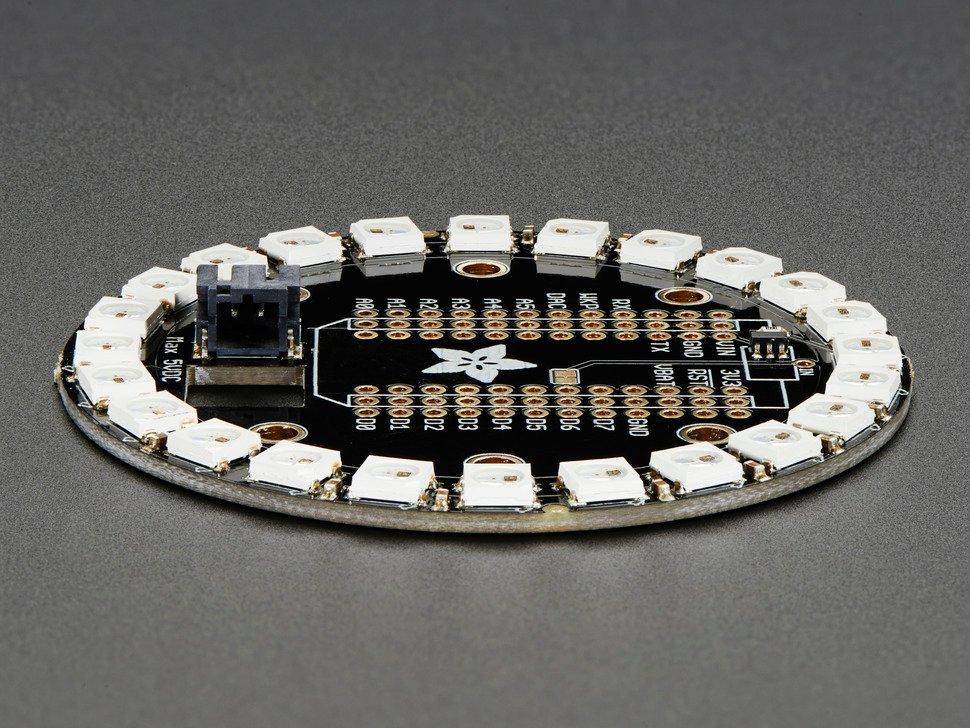

Dieses NeoPixel-Ring-Kit enthält 24 ultrahelle, individuell adressierbare RGB-LEDs, die in einem kreisförmigen Layout mit einem Außendurchmesser von 65,6 mm (2,6") angeordnet sind. Die LEDs basieren auf der WS2812- oder SK6812-Technologie, die eine direkte Ansteuerung ohne zusätzliche Widerstände ermöglicht. Jede LED verfügt über einen internen Treiberchip mit einem konstanten Strom von etwa 18 mA, wodurch eine gleichbleibende Farbintensität auch bei Spannungsschwankungen gewährleistet wird. Das Kit ist speziell für die Verwendung mit dem Spark Core oder Photon-Board konzipiert.

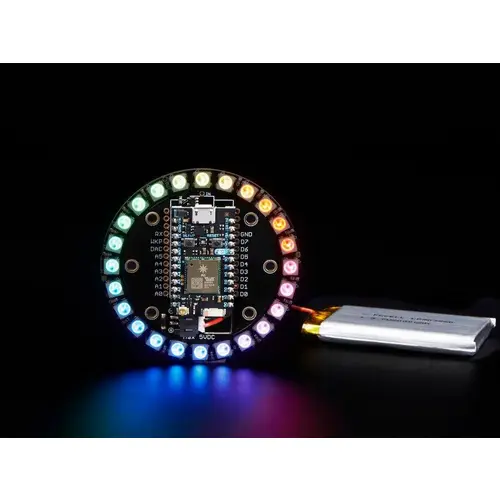

Der Ring kann mit einer Spannung zwischen 3,5 V und 5,5 V betrieben werden, beispielsweise durch ein Li-Poly/Li-Ion-Akku oder ein Batteriepack mit drei AAA- oder AA-Zellen. Für eine portable Nutzung ist ein JST-Anschluss vorhanden, an den ein externes Akkupack angeschlossen werden kann. Der Pin D6 dient zur Ansteuerung der LEDs mit der NeoPixel-Bibliothek, während alle weiteren Pins weiterhin verfügbar sind und über Lötpunkte für den Anschluss weiterer Sensoren oder Module verfügen.
Das Set besteht aus einer einzelnen, bestückten Platine mit 24 RGB-LEDs, zwei 12-poligen Buchsenleisten (Rastermaß 2,54 mm) und einem JST-Kabel. Für die Montage ist leichtes Löten erforderlich. Die Buchsenleisten können verwendet werden, um das Spark Core/Photon-Modul einsteckbar zu machen, alternativ kann das Modul direkt verlötet werden, um eine kompaktere Bauweise zu erzielen.
Merkmale im Überblick
- 24 ultrahelle, adressierbare RGB-LEDs
- WS2812- oder SK6812-Technologie mit integriertem Treiber
- Durchmesser: 65,6 mm (2,6")
- Konstanter Strom pro LED: ca. 18 mA
- Versorgungsspannung: 3,5 V bis 5,5 V
- JST-Anschluss für externe Akkupacks
- Unterstützt NeoPixel-Bibliothek zur einfachen Ansteuerung
- Lötpunkte zur Erweiterung mit weiteren Modulen oder Sensoren
- Kompatibel mit Spark Core und Photon
- Unterstützung durch NeoPixel-Bibliothek
- LED-Typ: WS2812B oder SK6812
- Durchmesser: 65,6 mm
- Gewicht: 14,2 g
- Betriebsspannung: 3,5 V - 5,5 V DC
- Stromaufnahme pro LED: ca. 18 mA
- Schnittstelle: Digital (seriell gesteuert)
- Kann entweder mit WS2812B- oder SK6812-LEDs ausgeliefert werden (identische Helligkeit, Farben und Protokolle)
- Platine kompatibel mit Fritzing-Software
- 1x NeoPixel-Ring mit 24 LEDs
- 2x 12-polige Buchsenleisten (2,54 mm)
- 1x JST-Kabel
- WS2812 Datenblatt
- SK6812 Datenblatt
- EagleCAD PCB-Dateien auf GitHub
- Fritzing-Bibliothek von Adafruit
