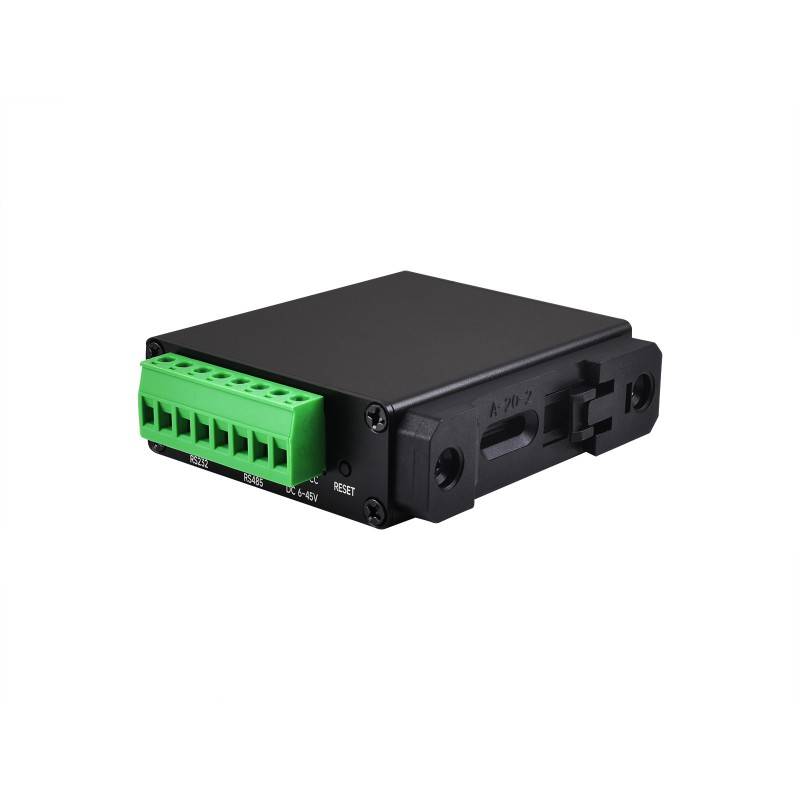

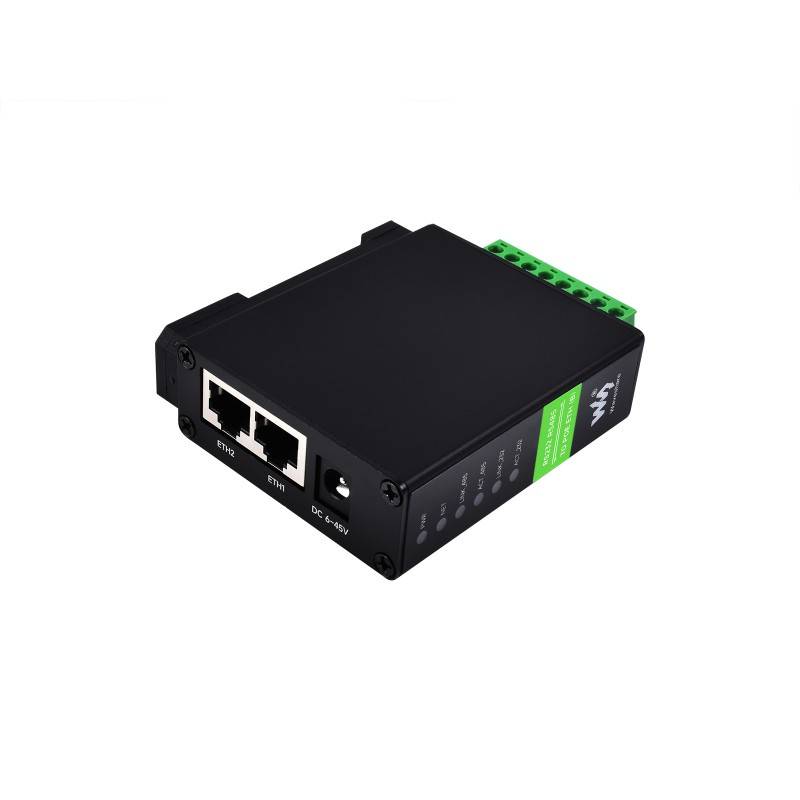

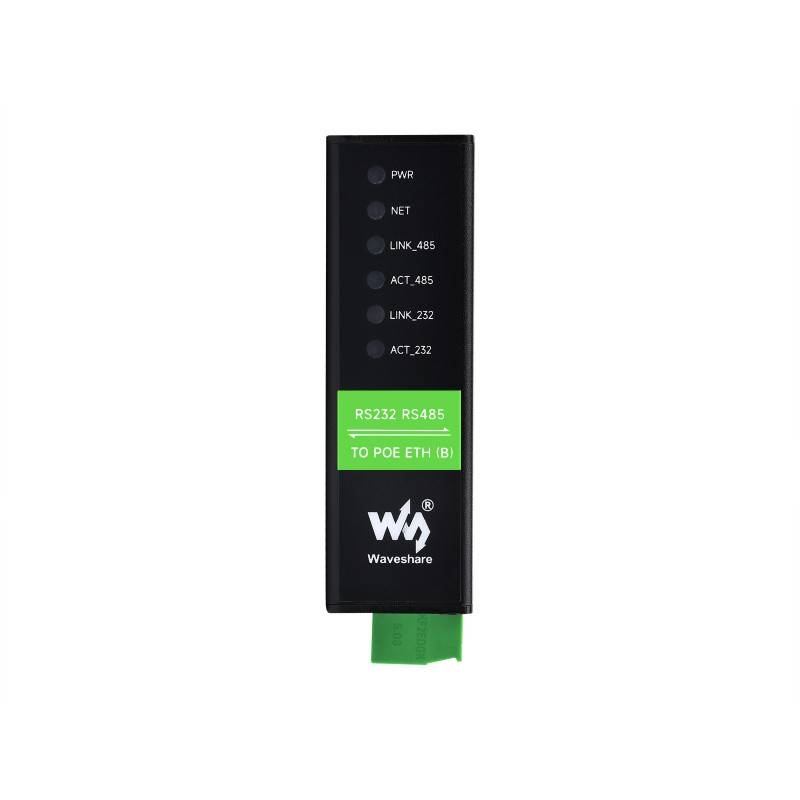

WaveShare RS232 RS485 to RJ45 Ethernet Serial Server Dual PoE Ports

Beschreibung

Serieller RS232-RS485-zu-RJ45-Ethernet-Server, unabhängiger RS232- und RS485-Zweikanalbetrieb, zwei Ethernet-Anschlüsse, industriell isoliertes serielles Modul zur Schienenmontage, bidirektionale transparente Übertragung

Spezifikationen

• RS232 RS485 TO POE ETH (B): Zwei serielle Ports + PoE-Netzwerkport + galvanische Trennung
• Produkttyp: Serieller Server, Modbus Gateway, MQTT Gateway
• Grundfunktion: Bidirektionale transparente Datenübertragung zwischen RS232 und RS485 zu Ethernet
• Kommunikationsschnittstelle: RS232-Port x 1, RS485-Port x 1, Ethernet-Port x 2
• Stromversorgung: DC 5,5-Stromanschluss, 6 ~ 45 V DC-Schraubklemme oder PoE-Anschluss
• Isolationsschutz: Leistungsisolierung, Signalisolierung

Kommunikation

• Ethernet:
  • RJ45 mit PoE-Unterstützung, IEEE 802.3af-konform
  • 10/100M RJ45-Anschluss mit automatischer Aushandlung, 2-kV-Überspannungsschutz
• Serieller Anschluss: Isolierte RS232 und RS485 (die beiden Kanäle können gleichzeitig unabhängig voneinander empfangen und senden)

Serienspezifikation

• Baudrate: 300 ~ 115200 bps
• Paritätsbit: keines, ungerade, gerade, Markierung, Leerzeichen
• Datenbit: 5 ~ 9 Bit
• Flusskontrolle: N/A

Software

• Protokoll: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Konfiguration: Host, Webbrowser, Bibliothek mit Geräteverwaltungsfunktionen
• Kommunikationsmethode: TCP/IP-Direktkommunikation, VCOM
• Betriebsmodus: TCP-Server, TCP-Client (koexistierend mit TCP-Server), UDP, UDP-Multicast

Wiki:www.waveshare.com/wiki/RS232_RS485_TO_POE_ETH_(B)

Lieferumfang

Das Netzteil ist nicht im Lieferumfang enthalten

• RS232 RS485 ZU POE ETH (B) x1
