M5Stack M5Stack Atom PSRAM LCD Display Driver Kit FPGA Simulating SPI TFT LCD
M5Stack M5Stack Atom PSRAM LCD Display Driver Kit FPGA Simulating SPI TFT LCD
50,79 €
inkl. MwSt.
zzgl.
Lieferzeit:
1-2 Tage
auf Lager
Verkauf & Versand:
BerryBase
50,79 €
inkl. MwSt.
zzgl.
Produktbeschreibung
Beschreibung
ATOM Display ist ein All-in-One-Display-Treiberkit Verwenden Sie FPGA, um die herkömmliche SPI TFT-LCD Datenausgabe zu simulieren. Dieses Kit unterstützt Bilder mit einer maximalen Auflösung von 1280 x 720 Pixeln. Es bietet ein fortschrittliches Signal mit großen Präzisionsfarben. Integriert 2.4G Wi-Fi & Dual-Mode Bluetooth, mit 8M Flash + 2M PSRAM Speicherkombination, RGB ZU HDMI Konvertieren Chip. So klein wie leistungsstark, was die traditionelle Display-Antriebslösung ersetzen kann.
Hinweis: ATOM Display muss mit Monitoren mit adaptiver Auflösungsskalierung gekoppelt werden.
Produktfunktionen
- Alle Codes von FPGA und Treiberbibliothek sind Open-Source

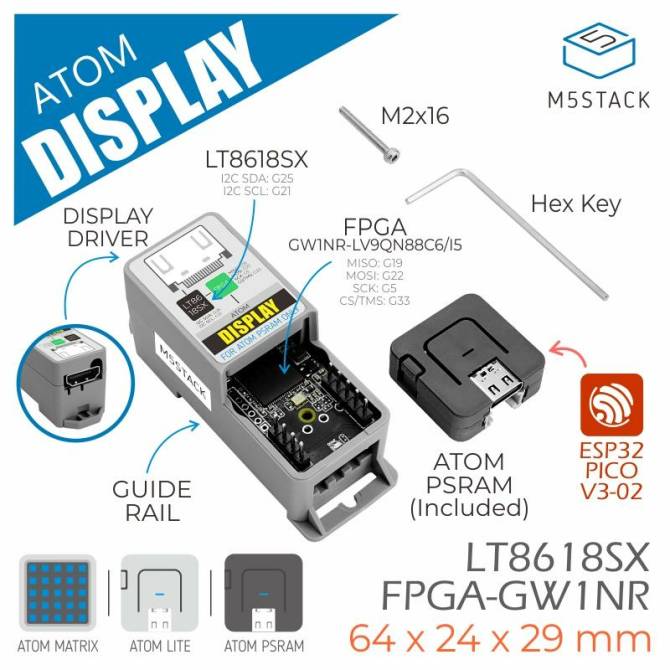

- Verwenden Sie FPGA (Gowin GW1NR-9C), um die herkömmliche SPI-TFT-LCD-Datenausgabe zu simulieren
- Eingebauter LT8618SX RGB zu HDMI Chip (unterstützt 24bit Farbtiefe)
- SPI-Schnittstelle (FPGA) + I2C-Schnittstelle (LT8618SX)
- Maximale 720P (1280x720) Bildausgabe
- Mehrere Ausgabemodi, optimierte Bildrate bis zu 12 ~ 16FPS

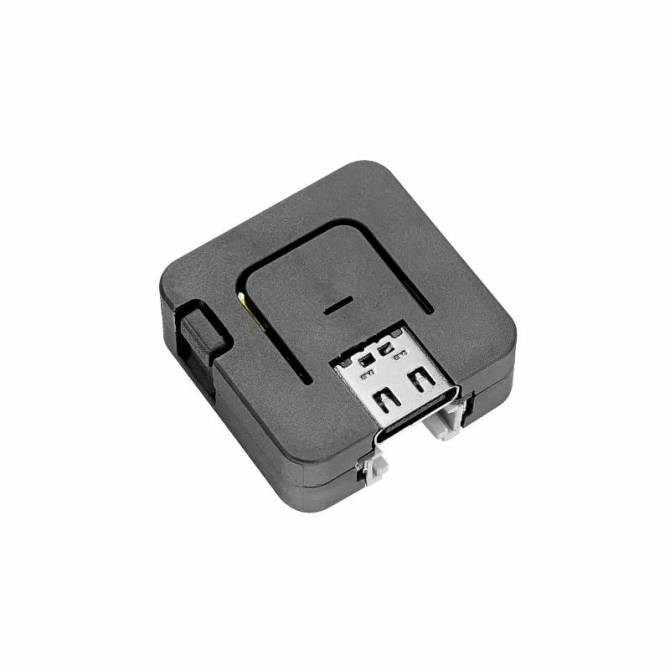

- Eingebauter ATOM PSRAM Hauptcontroller (ESP32-PICO-V3-02, 8M Flash + 2M PSRAM)
- Programmierbare RGB-LED x1, Reset-Taste x1, Taste x1, Grove-Erweiterungsanschluss x1
- Entwicklungsplattform: Arduino, ESP32-IDF, (UIFlow-Unterstützung folgt in Kürze)
Enthält
- 1x ATOM Display
Leistungsbeschreibung
- FPGA: Gowin GW1NR-9C
- LT8618SX: RGB zu HDMI-Chip, unterstützt 24bit Farbtiefe
- Maximale Bildausgabegröße: 720P(1280x720)
- Bildrate ausgeben: 1280x720 60Hz
- USB-Treiberchip: CH9102
- Netzgewicht: 21g
- Grossgewicht: 34g
- Produktgröße: 64 * 24 * 29mm
- Packungsgröße: 76 * 46 * 29mm
