Beschreibung

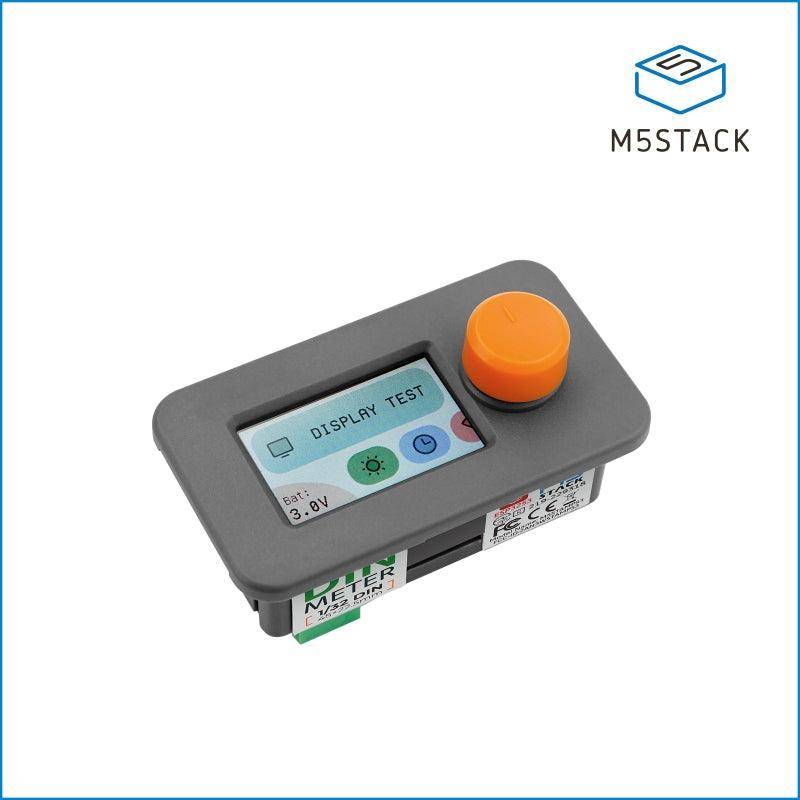

M5Stack Din Meter mit M5StampS3
Der Din Meter ist ein 1/32 DIN Standard Embedded Development Board mit einem 1,14-Zoll-ST7789-Bildschirm und wird von einem M5StampS3 als Hauptcontroller betrieben. Es verfügt über einen eingebauten Drehgeber zur präzisen Positionsverfolgung des Knopfs. Zusätzlich umfasst es eine RTC-Schaltung, einen integrierten Summer und Tasten unter dem Bildschirm für die Geräteinteraktion und Benachrichtigungen. Das Design unterstützt einen breiten Spannungseingangsbereich von 6-36V DC und hat reservierte Schnittstellen für einen Lithium-Akku und eine Ladeschaltung, um verschiedenen Bedürfnissen gerecht zu werden. Darüber hinaus ermöglichen reservierte PORTA- und PORTB-Schnittstellen die Erweiterung von I2C- und GPIO-Geräten. Dieses Produkt eignet sich für Anwendungen in der Parameter-Messung und -Erkennung, Smart Home Steuerung, Internet of Things (IoT) Projekte, Smart Wearables, Zugangskontrolle, Industrieautomation und Bildungsprojekte.
Merkmale im Überblick

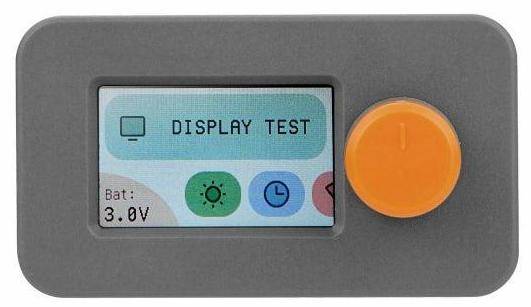

- ST7789v2 Bildschirm
- M5StampS3 als Hauptsteuerung
- Drehgeber
- Breiter Spannungseingang

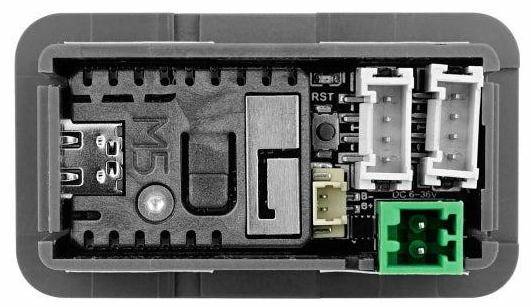

- Reservierte PORTA und PORTB Schnittstellen
- Lithium-Akku Schnittstelle (wiederaufladbar)
- 1/32DIN Standard (45*22.5mm)
- Programmierplattform: Arduino, UIFlow
- MCU: ESP32-S3 bei Xtensa LX7, 8M-FLASH, WIFI, OTG/CDC Funktion
- Breiter Spannungseingangsbereich: 6-36V
- Bildschirmtreiber: ST7789V2
- Ladestrom: 100mA
- Grove Tragfähigkeit: PORT-A Tragfähigkeit: DC5V/Max:220mA, PORT-B Tragfähigkeit: DC5V/Max:220mA
- Standby-Strom (batteriebetriebener Standby-Strom): DC4.2V/38.4uA
- Batterie-Sitz Spezifikationen: 1.25mm-2p

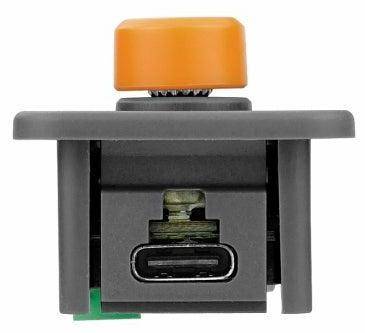

- Stromversorgungsmodus: USB/DC Stromversorgung/Batterie
- Betriebstemperatur: 0-40°C
- Produktgröße: 53*32*30mm
- Verpackungsgröße: 137*93*24mm
- Produktgewicht: 17.6g
- Verpackungsgewicht: 46g
- Eingebauter Drehgeber
- RTC-Schaltung
- Integrierter Summer
- 1x M5DinMeter
- 1x Klebepapier
- 1x 250mAh Batterie
- 1x Tag
- 1x DC-Jack Terminal Eingang (6-36V)
- 1x Rückstütze
- Produktseite
