Beschreibung

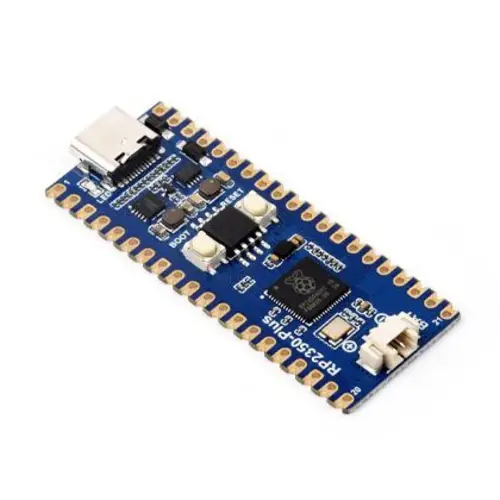

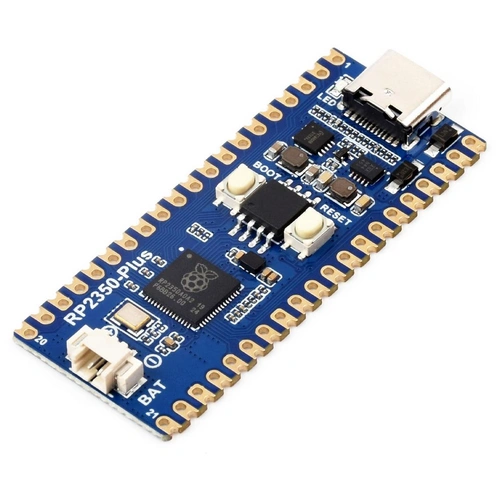

Waveshare RP2350-Plus Development Board
Das Waveshare RP2350-Plus Development Board ist ein kostengünstiges und leistungsstarkes Mikrocontroller-Board, das auf dem Raspberry Pi RP2350A Dual-Core- und Dual-Architektur-Mikrocontroller basiert. Es bietet eine kompakte Größe für einfache Integration und ist kompatibel mit den meisten Raspberry Pi Pico Add-On-Modulen. Das Board ist für Anwendungen geeignet, die hohe Performance und vielseitige GPIO-Funktionen erfordern. Es unterstützt flexible Entwicklungs- und Integrationsmöglichkeiten durch seine konfigurierbaren Pins.
Das Board verwendet den RP2350A-Mikrocontroller-Chip, der von Raspberry Pi im Vereinigten Königreich entwickelt wurde. Dieser Chip besitzt eine einzigartige Dual-Core- und Dual-Architektur, bestehend aus einem Dual-Core Arm Cortex-M33-Prozessor und einem Dual-Core Hazard 3 RISC-V-Prozessor. Der Takt kann flexibel auf bis zu 150 MHz eingestellt werden, was eine hohe Rechenleistung ermöglicht. Zusätzliche Funktionen wie 520 KB SRAM und der 16 MB Flash-Speicher auf dem Board eignen sich für unterschiedlichste Anwendungen.
Das Board verfügt über einen Typ-C-Anschluss, der eine moderne Verbindungstechnologie darstellt und die Handhabung erleichtert. Ein Lithium-Batterieanschluss ermöglicht das Aufladen und Entladen, wodurch das Board ideal für mobile Geräte geeignet ist. Zudem enthält das Board einen effizienten DC-DC-Buck-Boost-Chip, der Lastströme von bis zu 2 A unterstützt. Die Möglichkeit zur direkten Lötung des Boards auf Trägerplatinen vereinfacht die Integration in Projekte.
Zu den zusätzlichen Funktionen gehören USB 1.1-Unterstützung mit Gerät- und Host-Funktionalität, energiesparende Schlaf- und Ruhezustände, Drag-and-Drop-Programmierung über USB-Massenspeicher sowie 26 multifunktionale GPIO-Pins. Diese GPIOs unterstützen unter anderem 2 SPI-, 2 I2C-, 2 UART- und 4 12-Bit-ADC-Schnittstellen sowie 16 steuerbare PWM-Kanäle.
Merkmale im Überblick
- Kompakte Größe, einfache Integration
- Dual-Core Arm Cortex-M33 und Dual-Core Hazard 3 RISC-V Prozessor
- Bis zu 150 MHz flexibler Takt
- 520 KB SRAM, 16 MB Flash-Speicher
- 26 multifunktionale GPIO-Pins
- USB 1.1 mit Gerät- und Host-Unterstützung
- Lithium-Batterieanschluss
- Energieeffiziente Betriebsmodi
- Drag-and-Drop-Programmierung mit Massenspeicher über USB
- Temperatursensor
- Kaschiertes Modul ermöglicht direktes Löten auf Trägerplatten
- Kompatibel mit den meisten Raspberry Pi Pico Add-On-Modulen
- Abmessungen: 21 mm x 51 mm
- Prozessor: Dual-Core Arm Cortex-M33, Dual-Core Hazard 3 RISC-V
- Speicher: 520 KB SRAM, 16 MB Flash
- USB 1.1 mit Gerät- und Host-Unterstützung
- Typ-C-Anschluss
- DC-DC-Buck-Boost-Chip, max. 2 A Laststrom
- GPIO-Pins: 26 (2 × SPI, 2 × I2C, 2 × UART, 4 × 12-Bit-ADC, 16 × PWM-Kanäle)
- 1x RP2350-Plus Development Board (16MB) ohne Header
- Wiki
