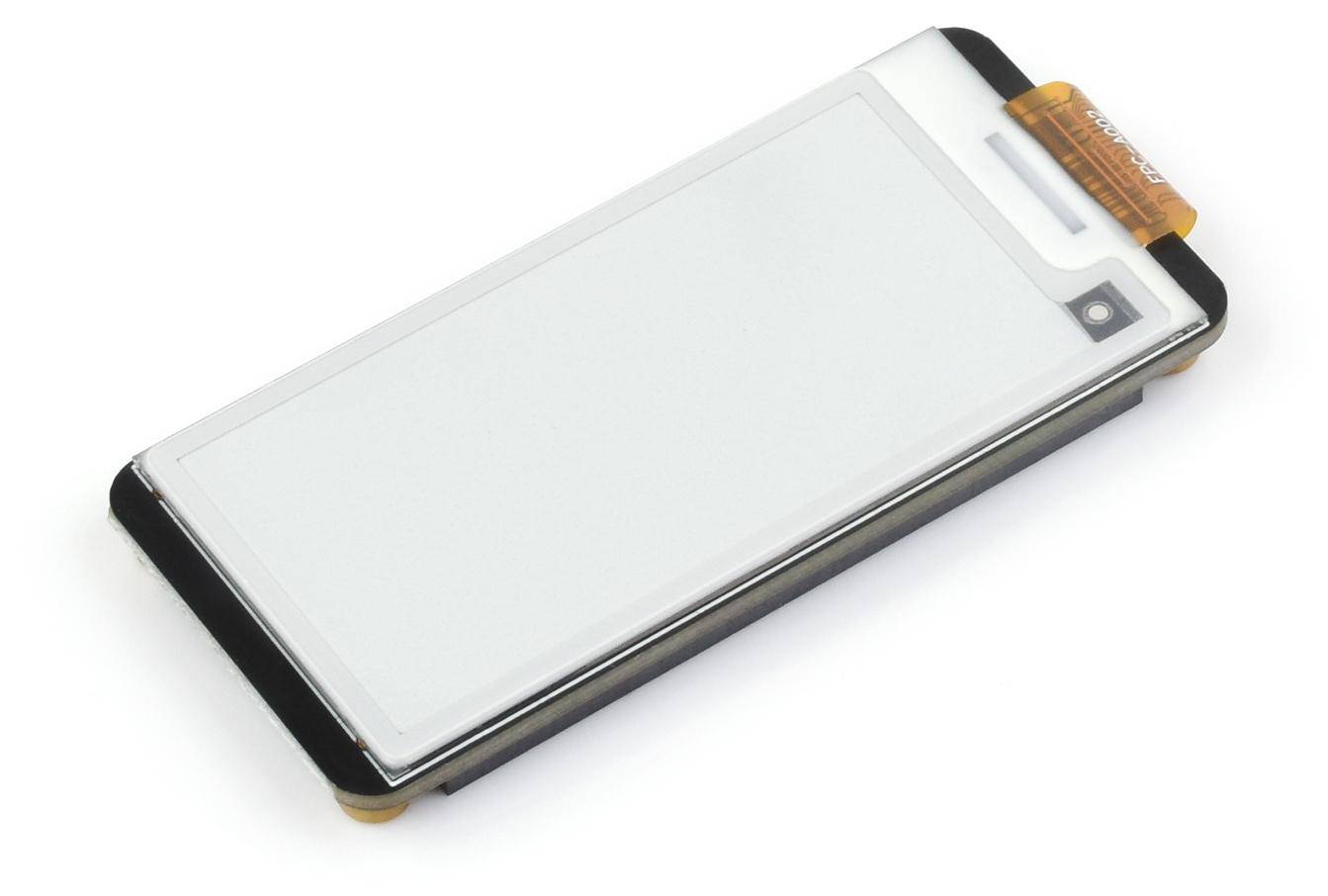

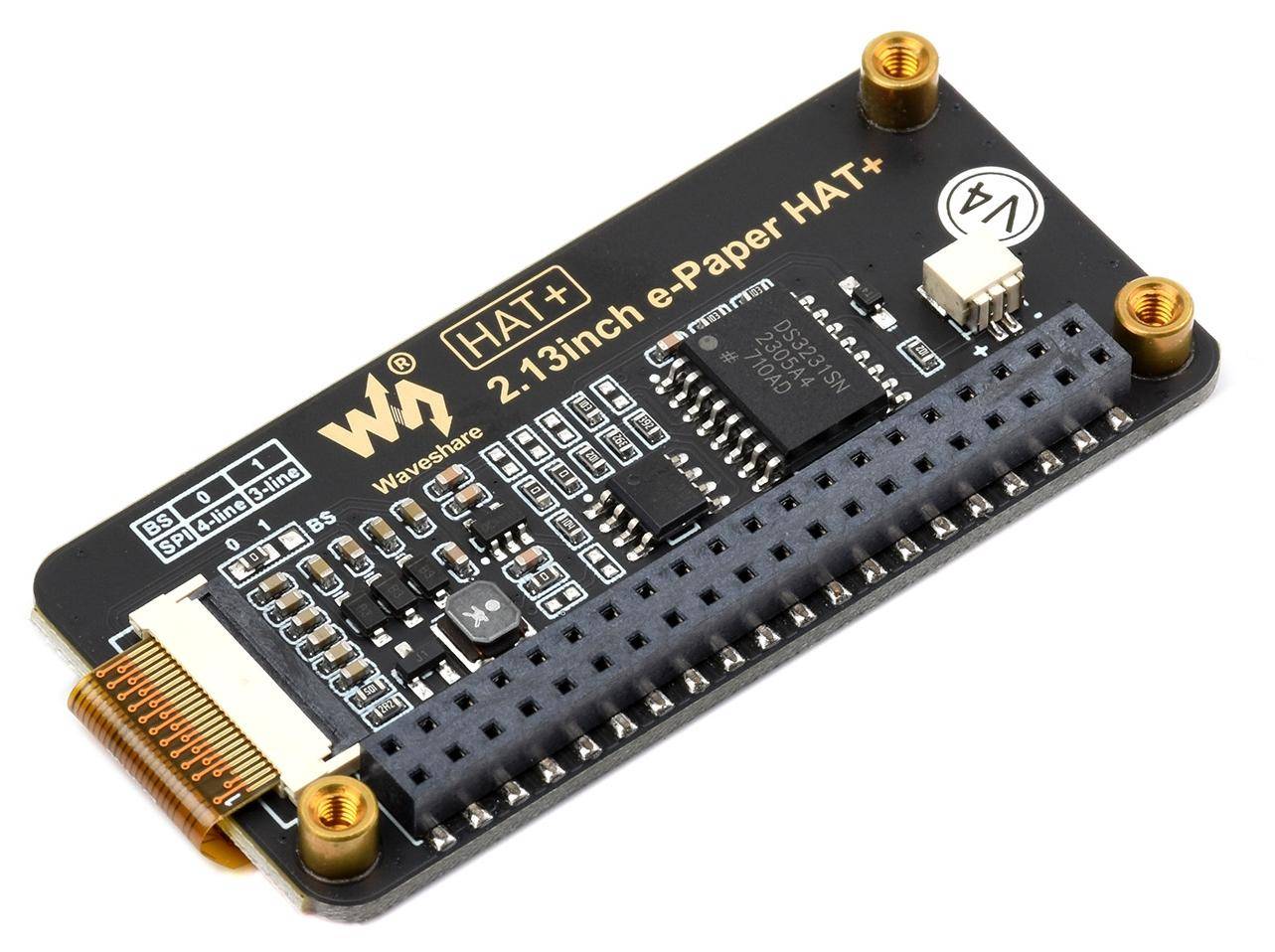

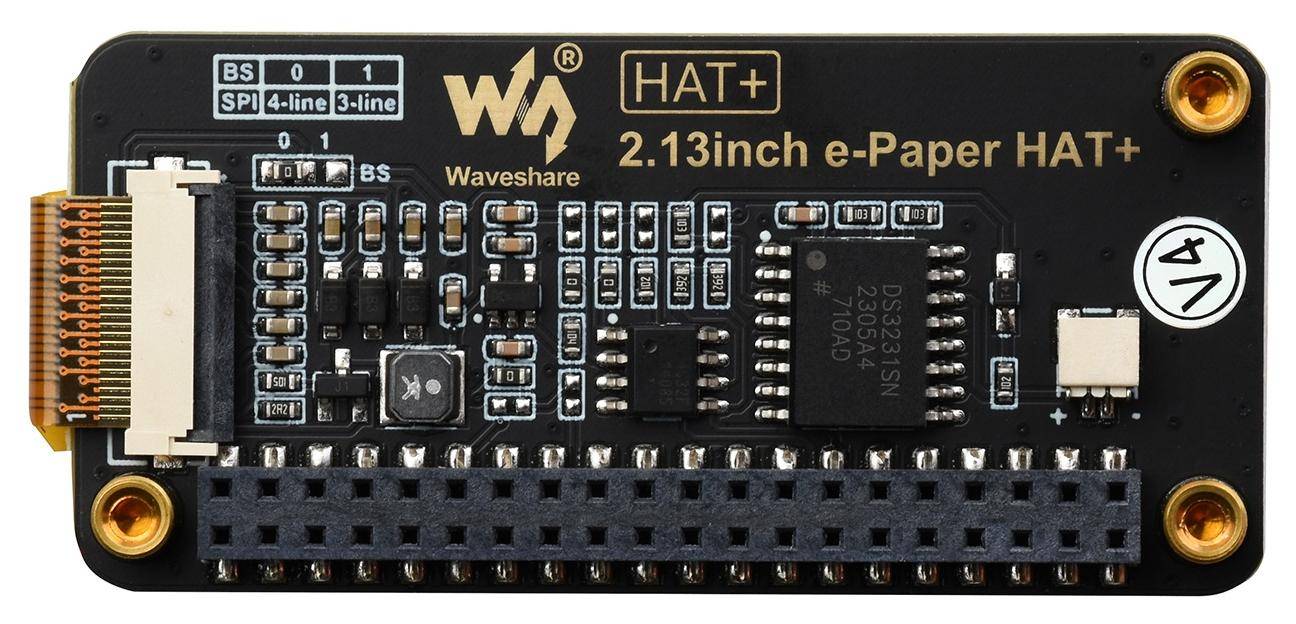

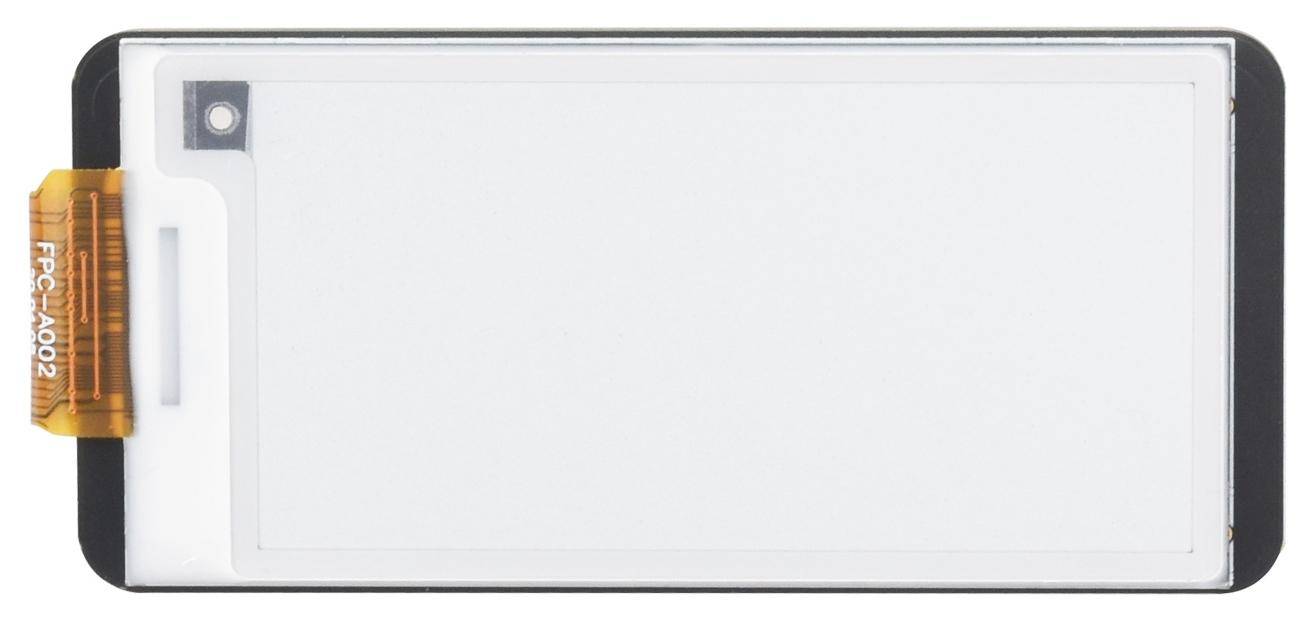

Waveshare 2.13inch E-Paper HAT+
Das Waveshare 2.13inch E-Paper HAT+ ist ein energiesparendes E-Ink-Display mit einer Auflösung von 250×122 Pixeln, das den Raspberry Pi HAT+ Standard unterstützt. Das Display basiert auf Mikrokapsel-Elektrophorese-Technologie und zeigt Inhalte ohne Hintergrundbeleuchtung an. Auch nach dem Ausschalten bleibt das angezeigte Bild erhalten. Der integrierte DS3231-RTC-Chip ermöglicht eine präzise Zeitsteuerung.
Das Produkt wurde als direkte Nachfolgeversion des Waveshare 2.13” E-Paper V2 Displays konzipiert und enthält eine integrierte Echtzeituhr. Durch diese Funktion und die HAT+-Konformität ist es für den Einsatz in Pwnagotchi-Systemen optimiert. Ein entsprechendes Online-Tutorial für die Pwnagotchi-Portierung ist verfügbar.
Die Immersion-Gold-Oberfläche verbessert die Lötbarkeit, schützt vor Korrosion und erhöht die Zuverlässigkeit der elektrischen Kontakte. Die Anzeige unterstützt Teil- und Vollaktualisierungen mit kurzen Umschaltzeiten. Der weite Betrachtungswinkel von über 170° sowie das papierähnliche Anzeigeverhalten ermöglichen eine klare Darstellung auch bei direkter Beleuchtung. Es sind Anschlüsse für SPI-Kommunikation, Lithium-Akku mit JST-Stecker sowie zusätzliche Montagelöcher vorhanden.
Das Display wird für Mikrocontroller- und SBC-Projekte eingesetzt, bei denen eine dauerhafte, energieeffiziente Anzeige unter Umgebungslicht erforderlich ist. Typische Anwendungen sind elektronische Etiketten, Uhrzeitanzeigen, Statuspanels und batteriebetriebene IoT-Geräte. Das Board ist für Raspberry Pi Zero 2 W und andere Geräte mit 40PIN GPIO Header ausgelegt.
Das Produkt zeigt schwarz-weiße Inhalte mit zwei Graustufen an und eignet sich für Anwendungen, bei denen eine statische Anzeige ohne Hintergrundbeleuchtung erforderlich ist. Die Anzeige ist ohne Strom dauerhaft sichtbar. Die papierähnliche Wirkung basiert auf der Reflexion von Umgebungslicht durch elektrisch gesteuerte Mikrokapseln.
Der integrierte RTC-Chip steuert zeitgesteuerte Prozesse auch ohne aktive Netzwerkverbindung. Die Immersion-Gold-Technologie verbessert die Kontaktqualität und Lebensdauer der Platine.
Dieses Produkt kann zur Darstellung von Texten, Symbolen oder Messwerten auf stromsparenden Geräten eingesetzt werden. Es eignet sich für zeitgesteuerte Anzeigen mit batteriebetriebenen Mikrocontrollern und für Systeme wie Pwnagotchi. Durch die HAT+ Konformität kann es direkt auf Raspberry Pi Boards aufgesetzt werden. Die Anzeige reagiert langsam im Vergleich zu LCDs, verbraucht jedoch nur beim Wechsel Energie und bleibt ansonsten passiv. Inhalte bleiben nach dem Ausschalten sichtbar.
Merkmale im Überblick
- 2.13-Zoll E-Paper-Display mit 250×122 Pixeln
- Teil- und Vollaktualisierung mit kurzer Reaktionszeit
- RTC-Chip DS3231 für Zeitsteuerung
- Immersion-Gold-Oberfläche für bessere Lötbarkeit
- Kein Stromverbrauch zum Halten des Bildes
- HAT+ Standard für Raspberry Pi
- Unterstützt 3-/4-Draht SPI-Kommunikation
- Montagelöcher zur sicheren Befestigung
- Akku-Anschluss für 2-Pin-JST-Buchse
- Raspberry Pi Zero 2 W
- Raspberry Pi Modelle mit 40-PIN GPIO
- Jetson Nano
- RDK X3
- Betriebsspannung: 3,3 V
- Schnittstelle: 3-Draht SPI, 4-Draht SPI
- Abmessungen (Platine): 65 × 30,5 mm
- Bildschirmgröße: 48,55 × 23,70 mm
- Punktabstand: 0,194 × 0,194 mm
- Auflösung: 250 × 122 Pixel
- Graustufen: 2 (Schwarz, Weiß)
- Vollaktualisierung: 2,0 s
- Teilaktualisierung: 0,3 s
- Schnelle Aktualisierung: 1,8 s
- Aktualisierungsleistung: 10,5 mW (typ.)
- Standby-Leistung: <0,01 mW (typ.)
- Betrachtungswinkel: >170°
- Inklusive Online-Tutorial zur Pwnagotchi-Portierung
- Nachfolger des beliebten Waveshare 2.13inch E-Ink display HAT V2
- Online-Ressourcen mit Beispielcode und Schaltplänen
- 1x Waveshare 2.13inch E-Paper HAT+ Display
- 1x Schraubenset
- Weitere Informationen im Waveshare-Wiki
