Beschreibung

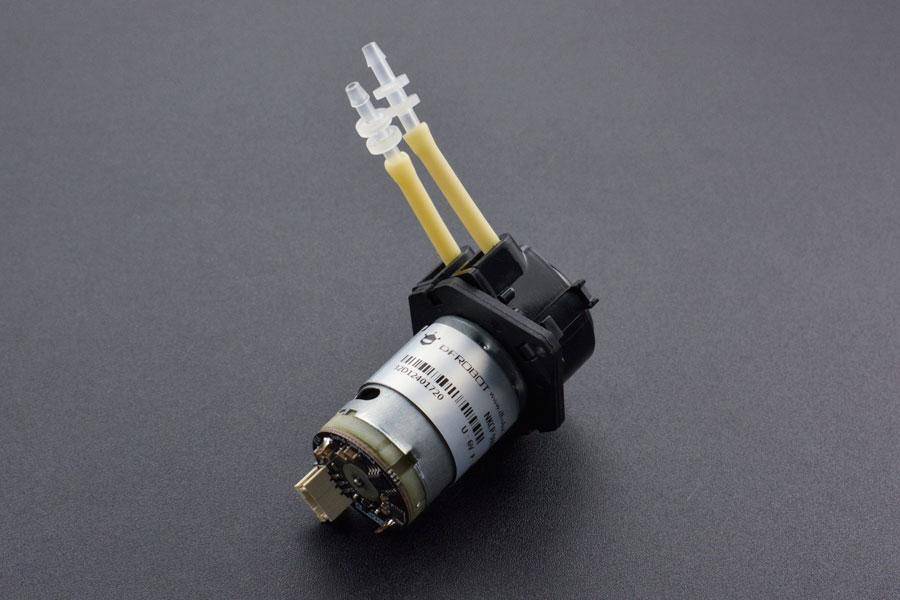

Gravity: Digital Peristaltic Pump
Die Gravity Digital Peristaltic Pump ist ein Aktor für Flüssigkeitssysteme. Die Pumpe integriert einen PPM-Motortreiber auf der Pumpe, dies ist ein Gravity-Schnittstellen-Motortreiber (PH2.0-3P). Das Steuersignal ist kompatibel mit Standard-Servomotoren, sodass Sie Arduino, Raspberry Pi, micro:bit und andere Mikrocontroller verwenden können, um die Richtung und Flussgeschwindigkeit zu steuern.
Der Schlauch im Pumpenkopf besteht aus BPT-Material, das säurebeständig und langlebig ist. Peristaltikpumpen sind eine Art Verdrängerpumpe, die kleine Flüssigkeitsmengen fördert. Die Flüssigkeit wird in einem flexiblen Schlauch innerhalb eines kreisförmigen Pumpengehäuses gehalten. Wenn der Rotor kontinuierlich rotiert, wird die Flüssigkeit im Schlauch gedrückt und zur anderen Seite transportiert. Auf diese Weise kann die Flüssigkeitsflussrate einfach und präzise gesteuert werden.
Beispielanwendung: Vollautomatische Bewässerungs- und Düngungsanlage
In einer vollautomatischen Bewässerungsanlage kann die Gravity: Digital Peristaltic Pump dazu verwendet werden, Wasser zusammen mit verschiedenen Nährstofflösungen präzise zu dosieren. Jede Pumpe könnte einem spezifischen Düngemittel zugeordnet werden, und durch die präzise Steuerung ist es möglich, jedes Düngemittel genau nach Bedarf zuzuführen.
Was macht die Gravity: Digital Peristaltic Pump besonders geeignet für solche Systeme?
Isolierte Flüssigkeitsführung: Die Peristaltikpumpe fördert Flüssigkeiten durch einen flexiblen Schlauch, der sich in einem kreisförmigen Gehäuse befindet. Dies bedeutet, dass die Flüssigkeit nie in Kontakt mit den beweglichen Teilen der Pumpe kommt, wodurch das Risiko von Kontaminationen vermieden wird. Dies ist besonders wichtig, wenn unterschiedliche Düngemittel gemischt werden müssen, ohne dass Kreuzkontaminationen auftreten.
Präzise Flusskontrolle: Mit der integrierten PPM-Motortreiber-Technologie ermöglicht die Pumpe eine genaue Steuerung der Fließgeschwindigkeit und -richtung. Dies ist essentiell für Systeme, die verschiedene Düngemittel in exakten Verhältnissen zuführen müssen, um optimale Wachstumsbedingungen zu schaffen.
Implementierung:
Systemsetup: Mehrere Peristaltikpumpen werden in das Bewässerungssystem integriert, jede für einen eigenen Düngertyp. Die Pumpen sind über Schläuche mit einem zentralen Nährstoffreservoir verbunden.
Steuerung: Ein Mikrocontroller (z.B. Arduino oder Raspberry Pi) wird verwendet, um die Pumpen anzusteuern. Der Mikrocontroller empfängt Informationen von Bodenfeuchtigkeitssensoren und steuert die Pumpen entsprechend, um die erforderliche Menge an Wasser und Nährstoffen zuzuführen.
Programmierung: Die Pumpe wird so programmiert, dass sie auf die spezifischen Bedürfnisse verschiedener Pflanzen reagiert, basierend auf vorprogrammierten Bewässerungsplänen, die die individuellen Anforderungen jeder Pflanzenart berücksichtigen.
Merkmale im Überblick
- Peristaltikpumpe
- Niedriges Geräusch
- Niedrige Kosten
- Einfache Struktur
- Leicht zu warten
- Drei Rotoren mit moderater Pulsation
- Ungiftig und umweltfreundlich

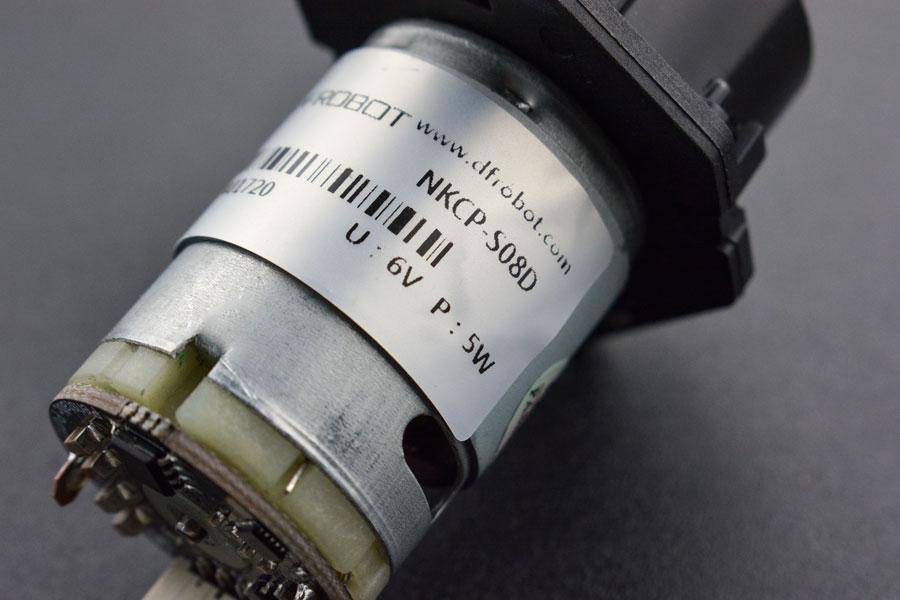

- Motor: DC Motor
- Nennspannung: 6V
- Nennleistung: 5W
- Schlauchmaterial: BPT
- Schlauchabmessungen: Innendurchmesser 2,5 mm, Außendurchmesser 4,5 mm
- Pumpenkopfkörper: Technische Kunststoffe
- Pulsation: Drei Rollen, kleine Pulsation
- Durchfluss: ≥45 ml/min
- Arbeitsbedingungen: Umgebungstemperatur 0 ~ 40 ℃, relative Luftfeuchtigkeit <80%

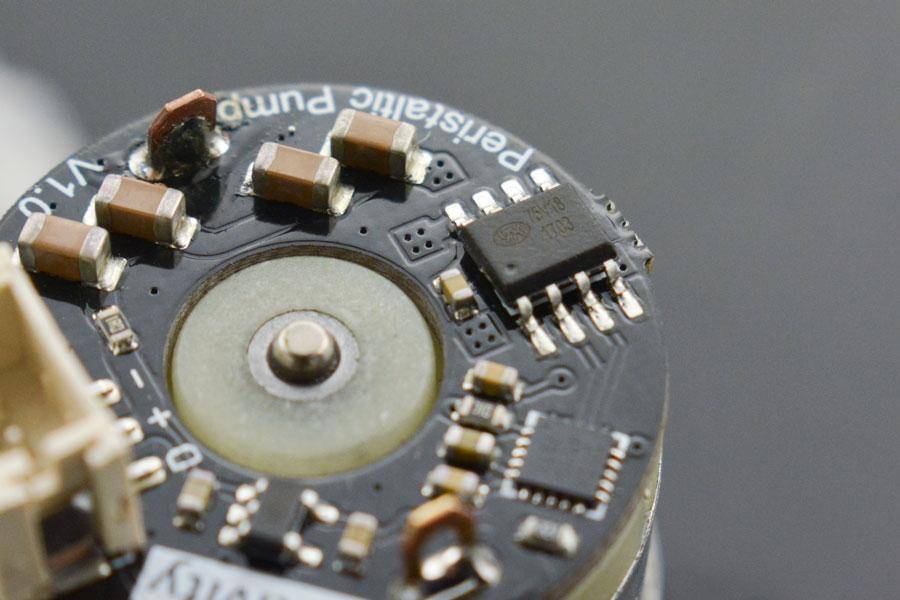

- Treiberplatine
- Eingangsspannung: 5V-6V
- Maximaler Dauerbetriebsstrom: 1,8A
- Spitzenstrom: 2,5A
- Ruhestrom: <1mA (Kein PPM-Signaleingang)
- PPM-Signalauflösung: 1us
- Positive Impulsbreite des PPM-Signals: 500us-2500us
- Vorwärts-Impulsbreitenbereich: 500us-1400us (500us: maximale Vorwärtsgeschwindigkeit)
- Stopp-Impulsbreitenbereich: 1400us-1600us
- Umgekehrter Impulsbreitenbereich: 1600us-2500us (2500us: maximale Umkehrgeschwindigkeit)
- PPM-Frequenz: 50Hz (Servosteuerungssignal)
- Stecker: Gravity PH2.0-3P
- Größe: 27,4 x 28,7 mm

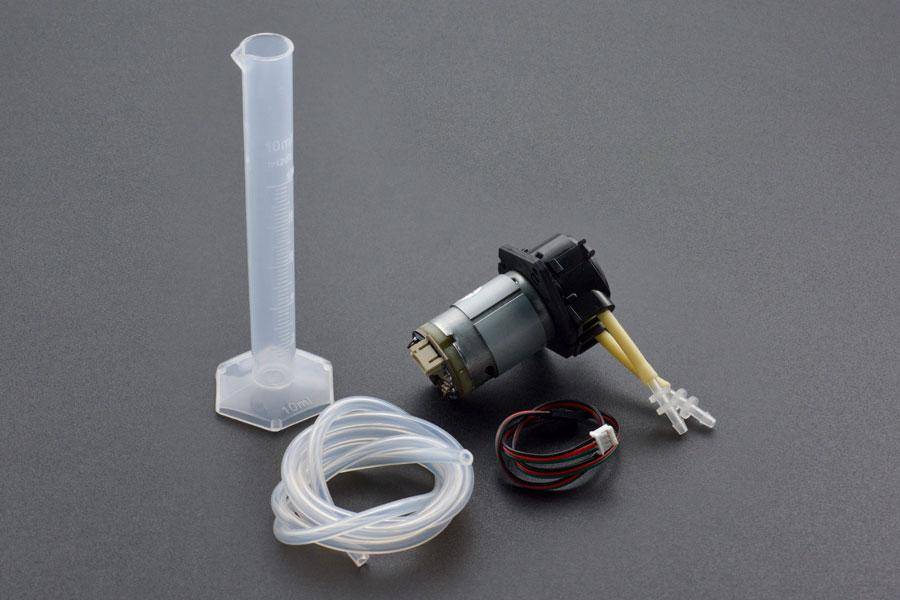

- 1x Gravity: digitale Peristaltikpumpe mit PPM-Motortreiber
- 1x Digitalkabel
- 1x Silikonschlauch (1m)
- 1x 10ml Kunststoffmesszylinder
