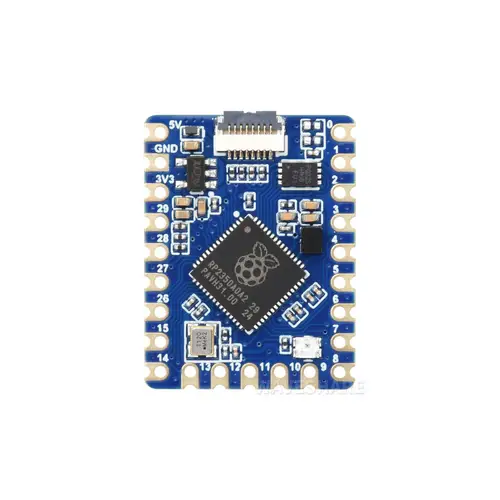

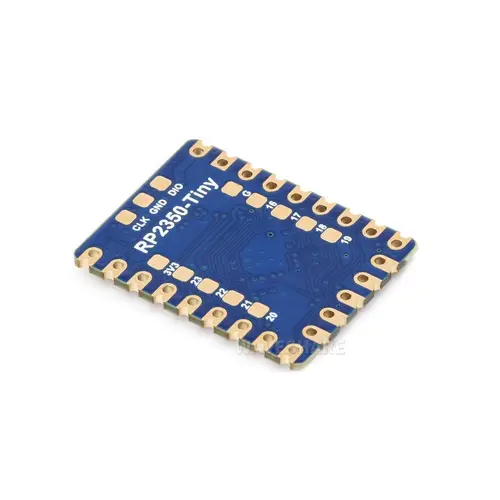

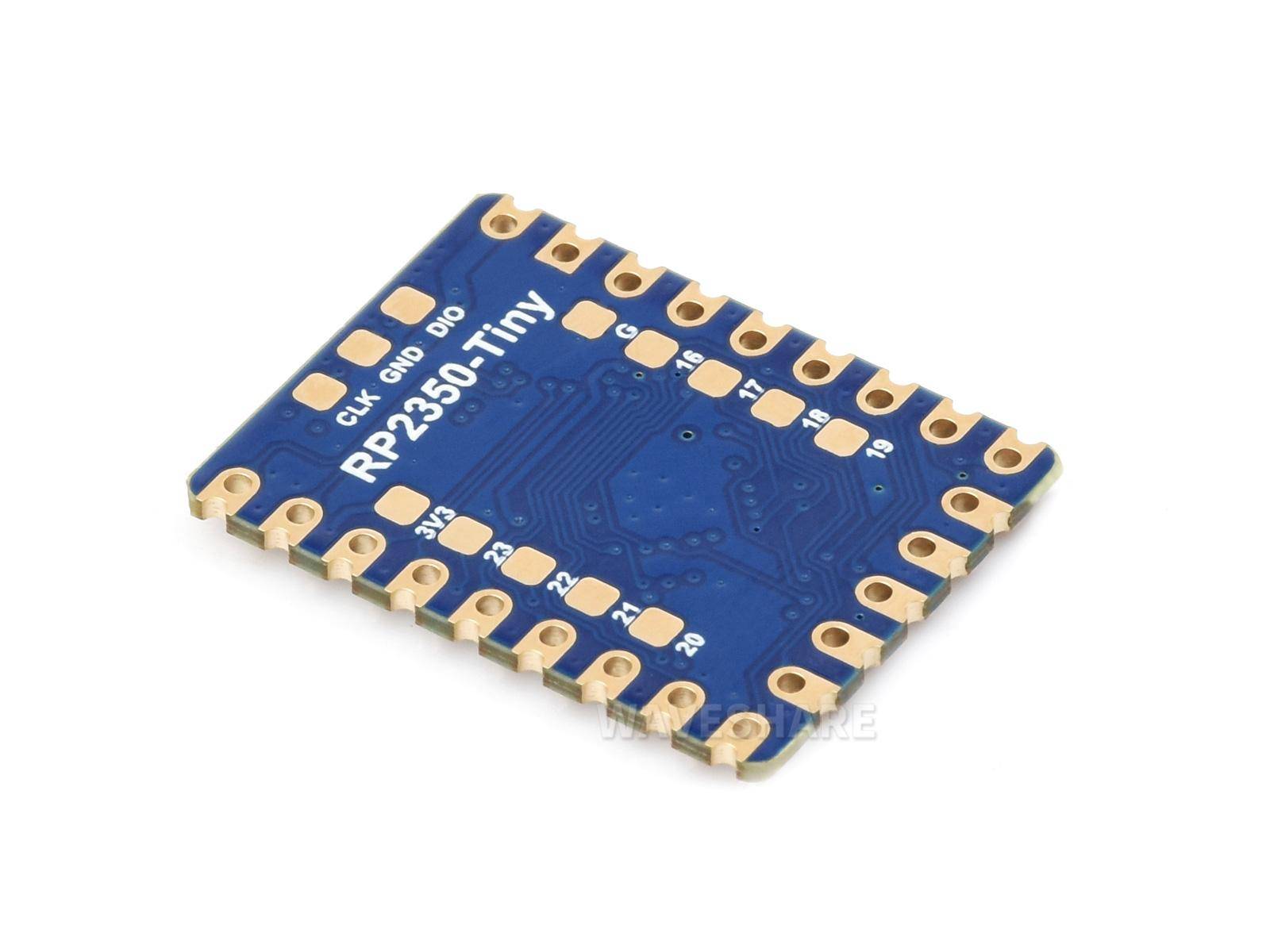

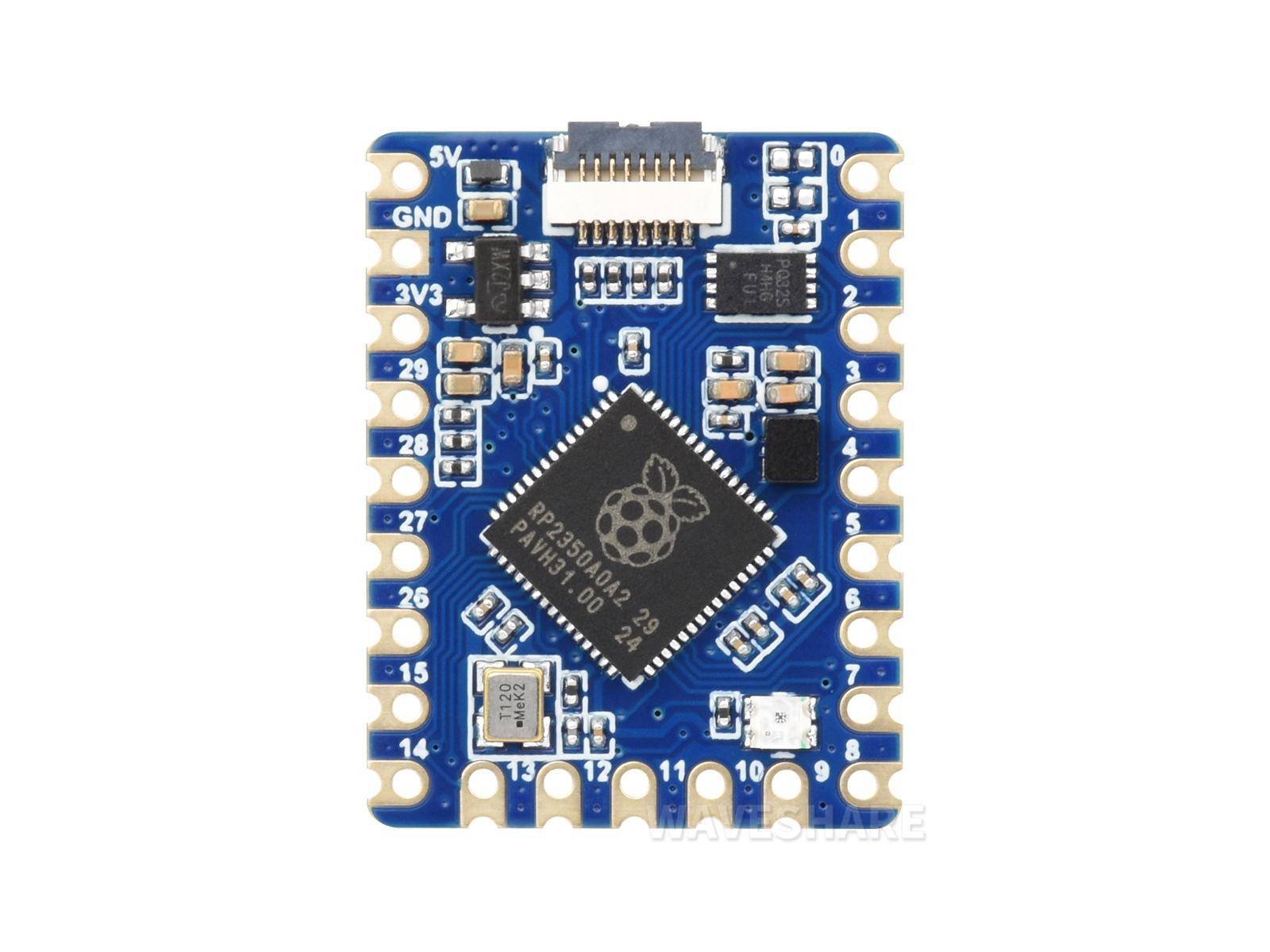

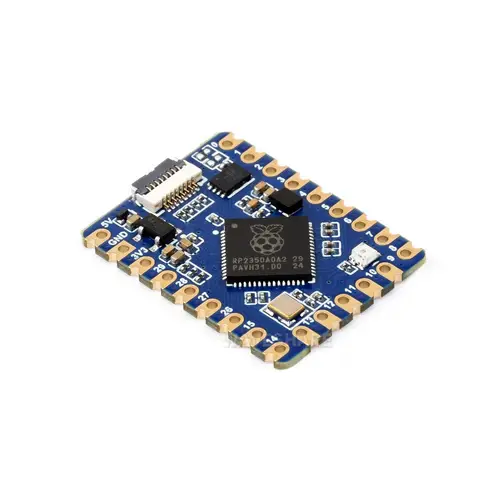

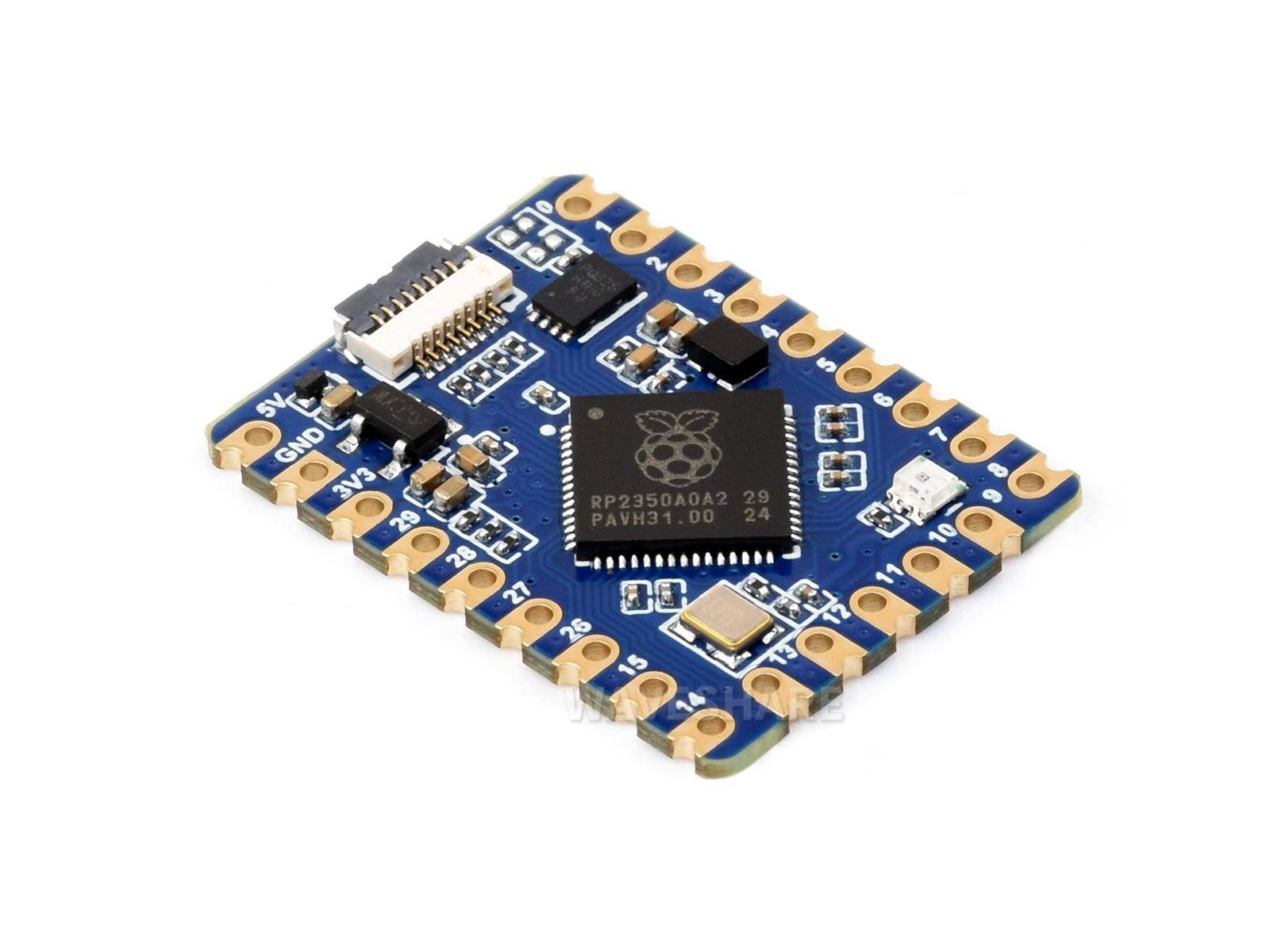

Waveshare RP2350-Tiny Mikrocontroller, ARM/RISC-V, 28 GPIO, 4MB Flash,USB-C, RGB-LED, mit FPC-Kabel
Das Waveshare RP2350-Tiny Development Board ist ein Mikrocontroller-Entwicklungsboard, das auf dem RP2350A basiert, einem Dual-Core- und Dual-Architektur-Mikrocontroller. Es bietet eine kompakte Größe, eine Vielzahl von GPIO-Pins und eine hohe Leistungsfähigkeit. Die Kombination aus Arm Cortex-M33- und Hazard 3 RISC-V-Prozessoren ermöglicht eine flexible und vielseitige Nutzung in verschiedenen Anwendungen. Dank der Unterstützung für C/C++ und MicroPython sowie umfangreicher Entwicklungsressourcen ist das Board besonders benutzerfreundlich für Einsteiger und Profis gleichermaßen.

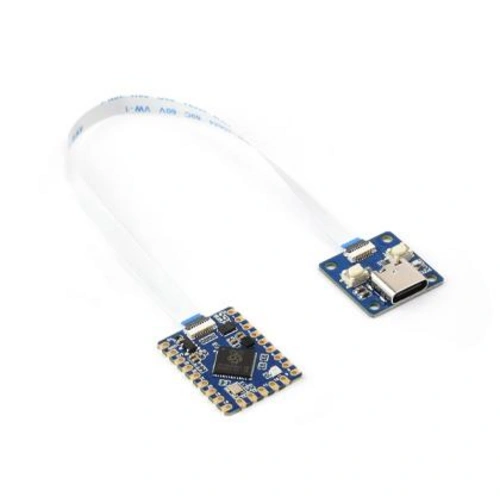

Der RP2350A-Mikrocontroller wurde von Raspberry Pi im Vereinigten Königreich entwickelt. Das Board bietet Dual-Core-Verarbeitung mit einer maximalen Taktfrequenz von 150 MHz. Die integrierten 520 KB SRAM und 4 MB Flash-Speicher ermöglichen eine effiziente Datenverarbeitung. Es ist mit einem 8-Pin-FPC-Steckverbinder ausgestattet, der den Anschluss über einen USB-Typ-C-Adapter ermöglicht. Die Lötpad-Bauweise (Castellated Module) vereinfacht die direkte Integration auf Carrier-Boards.
Das Board unterstützt 28 multifunktionale GPIO-Pins, die für unterschiedliche Zwecke konfiguriert werden können. Es bietet Funktionen wie 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-Bit-ADC und 16 PWM-Kanäle. Zudem sind ein Temperaturfühler und programmierbare I/O-Module (PIO) für die Unterstützung benutzerdefinierter Peripheriegeräte integriert.
Typische Anwendungen umfassen IoT-Projekte, Automatisierungslösungen, DIY-Elektronikprojekte und die Entwicklung individueller Mikrocontroller-Anwendungen. Das Board ist mit einer Vielzahl von Betriebssystemen und Tools kompatibel und unterstützt Drag-and-Drop-Programmierung über USB.
Merkmale im Überblick
- Kompakte Größe, geeignet für SMD-Anwendungen
- Dual-Core Arm Cortex-M33 und Hazard 3 RISC-V Prozessoren
- Flexible Taktfrequenz bis zu 150 MHz
- 520 KB SRAM und 4 MB Flash-Speicher
- 28 multifunktionale GPIO-Pins
- Unterstützt C/C++ und MicroPython
- USB 1.1 mit Gerät- und Host-Unterstützung
- Onboard-Temperaturfühler und programmierbare I/O-Module
- Entwicklungsumgebungen für C/C++ und MicroPython
- Raspberry Pi-basierte Entwicklungsumgebungen
- Prozessor: Dual-Core Arm Cortex-M33 und Hazard 3 RISC-V
- Taktfrequenz: Bis zu 150 MHz
- Speicher: 520 KB SRAM, 4 MB Flash

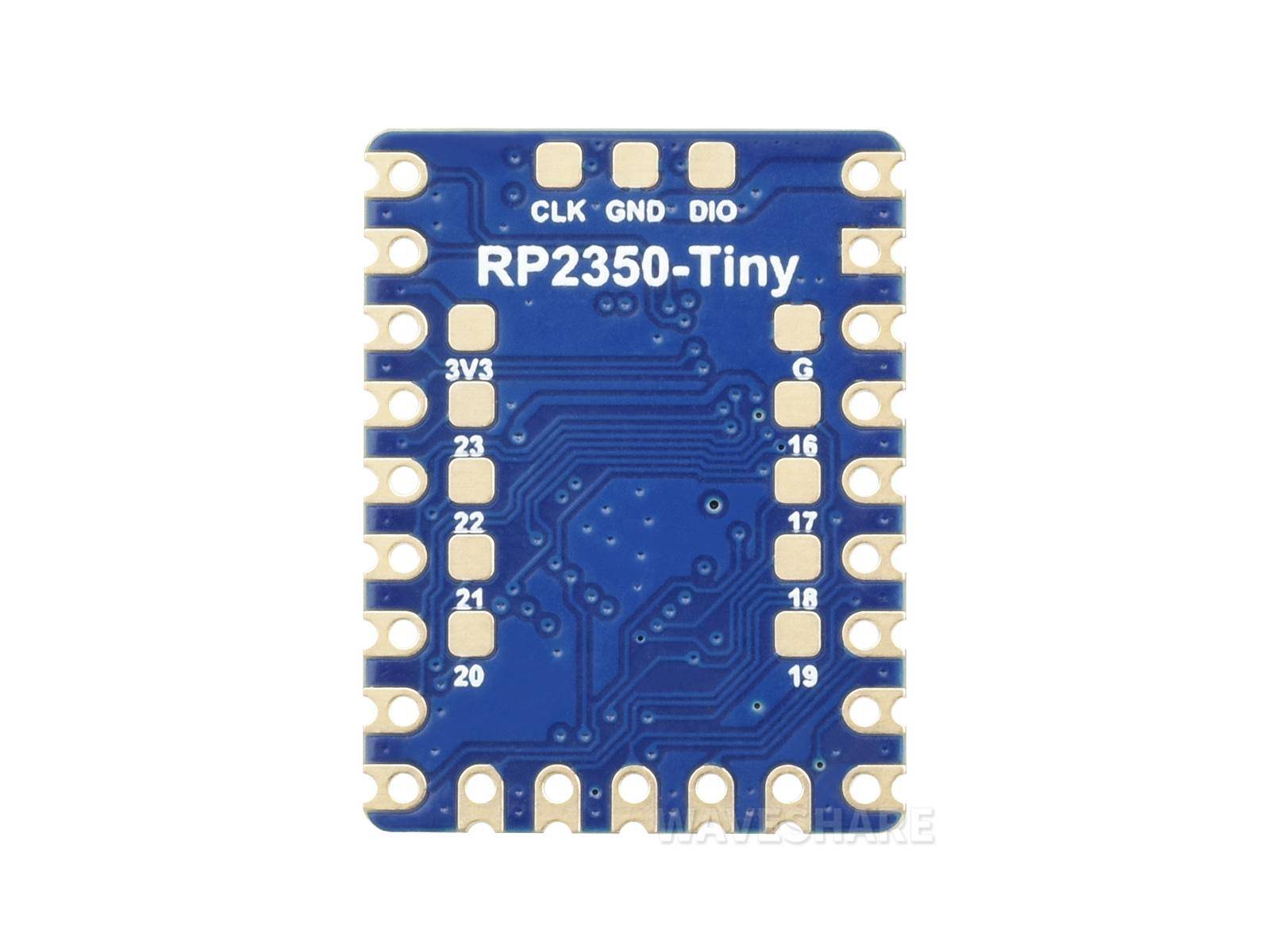

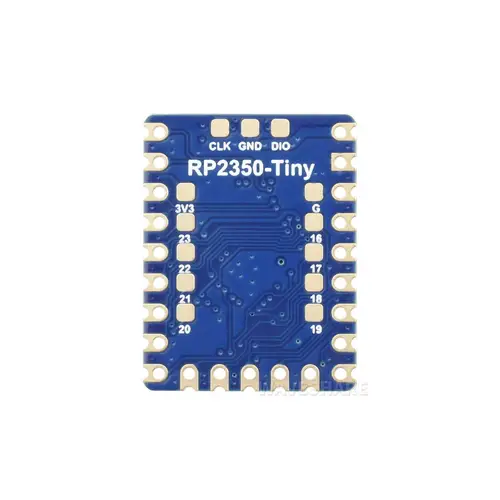

- GPIO-Pins: 28 (20 über Edge-Pins, 8 über Lötpads)
- Peripherie: 2 × SPI, 2 × I2C, 2 × UART, 4 × ADC, 16 PWM-Kanäle
- USB: Version 1.1, mit Gerät- und Host-Unterstützung
- Energieverbrauch: Energiesparmodi wie Sleep und Dormant
- Programmierschnittstelle: Drag-and-Drop über USB
0,5 mm Rastermaß, 8-polig
Low-Dropout-Spannungsregler mit maximal 800 mA Ausgang
4 MB NOR-Flash-Speicher
Dual-Core- und Dual-Architektur-Design, Betriebsfrequenz bis zu 150 MHz
RGB-LED-Anzeige
- 1x RP2350-Tiny
- 1x USB-Port-Adapter
- 1x 8-Pin-FPC-Kabel (ca. 15 cm)
