Beschreibung
DFM8001 Indoor Ambient Energy Harvesting Kit (Mechanische, thermische, solare, RF-Energieernte)
Das DFM8001 Ambient Energy Harvesting Kit ermöglicht es dir, Energiequellen wie mechanische, thermische, solare und Radiofrequenzenergie effizient zu nutzen, um eine kontinuierliche Stromversorgung für Geräte zu gewährleisten. Es umfasst ein Energy Harvesting Evaluation Board, photovoltaische Panels und ein Superkondensator-Energiemodul, die eine einfache Montage ermöglichen.
Das DFM8001 Ambient Energy Harvesting Kit nutzt effizient Umgebungsenergien, mit einem dynamischen MPPT-Tracking, das die Energiequelle ständig überwacht und anpasst. Es verfügt zudem über ein umfangreiches Management für Laden, Entladen und Energielagerung sowie eine duale Spannungsstabilisierung. Es bietet vielfältige Ausgangsspannungen und sammelt effizient auch schwache Energie, ideal für den Aufbau eines drahtlosen Sensor-Netzwerks.
Merkmale im Überblick
- Effiziente Sammlung und Speicherung verschiedener Energiearten.
- Dynamisches MPPT (Maximum Power Point Tracking).
- Integrierte Ladungs-, Entladungs- und Energieverwaltung.
- Bietet einen Zweikanal-Spannungsstabilisierungsausgang.
- Verarbeitet schwache Energie bis hin zu Mikrowattstärke.
- Anwendungsbeispiele: Lichterzeugung in Innenräumen, Smart-Home-Systeme, Industrielle Überwachung, IoT, etc.
- Betriebsspannung: 3.3V-5.5V DC
- Kaltstartbedingung: Eingang ≥ 400mV 15uW
- Erhaltungsspannung nach Kaltstart: 150mV
- Eingangsspannungsbereich: 150mV-5V
- MPPT Verhältnis: 70%, 75%, 85%, 90% (einstellbar)
- MPPT automatische Erkennungsfrequenz: 5 mal/Sekunde
- Unterstützt Einweg-Batterien
- Amorphes Silizium-Licht-Energie-Panel maximaler Leistungspunkt: 70%
- Amorphes Silizium-Licht-Energie-Panel maximale Leistung: 90uW@200Lux

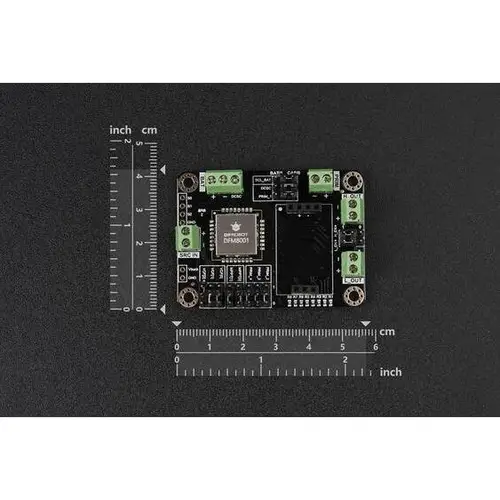

- Modul-Abmessungen: 15x15x3.5 mm
- Amorphe Silizium-Leuchtenergieplattengröße: 45x45mm
- Dualer LDO-Spannungsregelungsausgang:
- Niederspannung: 1.2-1.8V 20mA (mit Schalter)
- Hochspannung: 1.8-4.1V 80mA (mit Schalter)
- Verwaltung der Energiespeicherung:
- Einstellbarer Überladungsschutz: 2.7V-4.5V
- Einstellbarer Überentladungsschutz: 2.2V-3.6V
- Geeignet für alle Arten von wiederaufladbaren Batterien oder Kondensatoren
- Warnung bei niedrigem Batteriestand
- Anzeige des verfügbaren LDO-Ausgangs

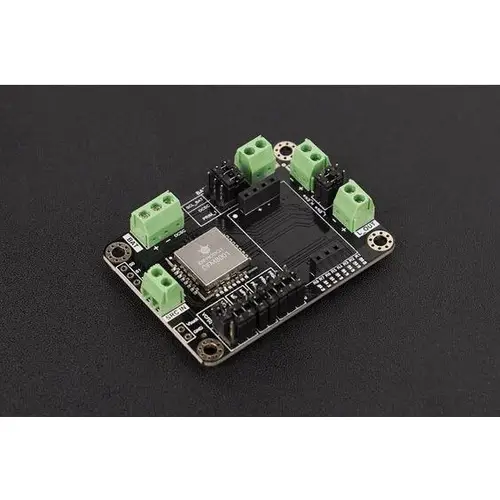

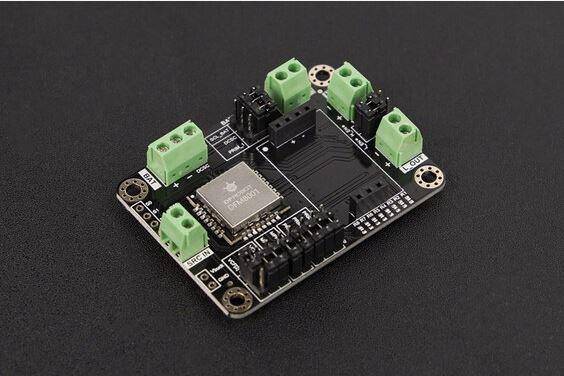

- 1x Ambient Energy Harvesting Evaluation Board- DFM8001
- 1x 0.22F Superkondensator-Modul
- 1x 1.5F Superkondensator-Modul
- 1x Amorphes Silizium-Lichtenergieboard
- Wiki
- Pinout
- Quick Application Block Diagram
