Beschreibung

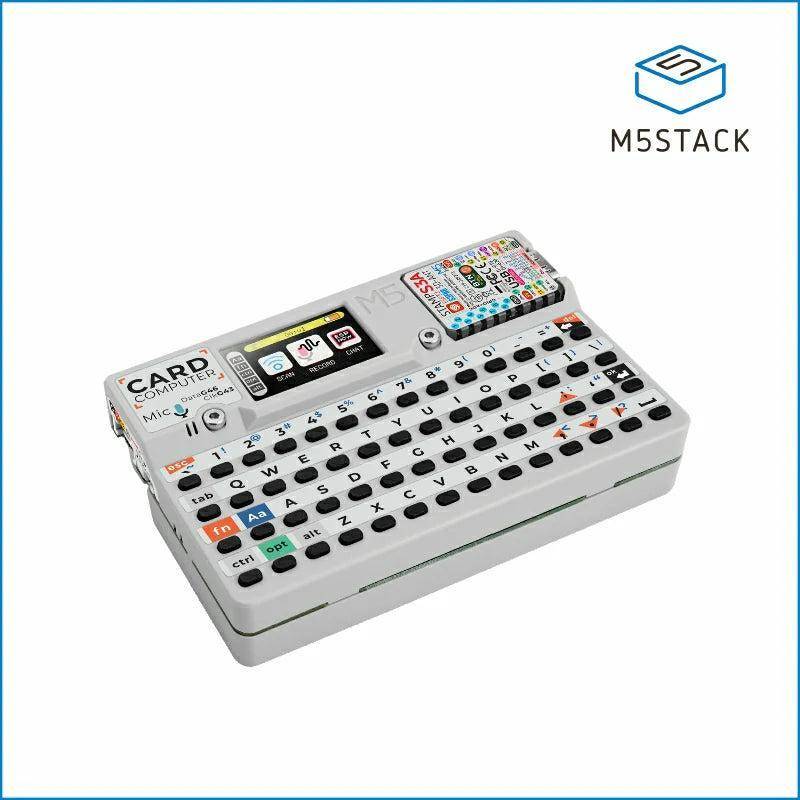

M5Stack Cardputer v1.1
Der M5Stack Cardputer v1.1 ist ein kompakter, leistungsfähiger Mini-Computer für Entwicklungs- und Prototyping-Zwecke. Er basiert auf dem neuen StampS3A-Mikrocontroller und bietet gegenüber der Vorgängerversion optimierte Antennen- und Tastenstrukturen, wodurch die Systemstabilität und Benutzererfahrung verbessert werden. Ausgestattet mit einer 56-Tasten-Tastatur und einem 1,14 Zoll großen TFT-Display, ermöglicht das Gerät eine effektive Eingabe und Ausgabe. Ein integriertes digitales MEMS-Mikrofon (SPM1423) erlaubt Sprachaufnahmen und Wake-up-Funktionen, während ein Kavitationslautsprecher zur Audioausgabe dient. Zusätzlich ist ein Infrarot-Emitter integriert, der die Steuerung externer Geräte ermöglicht.
Die Erweiterbarkeit wird durch eine Grove-Schnittstelle und einen MicroSD-Kartensteckplatz für Speichererweiterung unterstützt. Die Energieversorgung erfolgt durch eine Kombination aus einem internen 120mAh-Akku und einem 1400mAh-Akku in der Basis. Die Stromversorgung wird über integrierte Lade- und Spannungswandler-Schaltungen sichergestellt. Die Basis enthält Magnete zur Befestigung auf Metallflächen und ist mit LEGO-Bausteinen kompatibel, was vielfältige Montagemöglichkeiten bietet. Einsatzbereiche sind unter anderem die schnelle Funktionsverifikation, industrielle Steuerung, Hausautomatisierung und Entwicklung eingebetteter Systeme.
Das Gerät kann für die schnelle Entwicklung und Prüfung von Funktionen genutzt werden. Es eignet sich ebenfalls zur Erfassung von Daten, Steuerung von Anwendungen im industriellen Umfeld oder im Bereich der Hausautomation. Die Audiofunktionen ermöglichen Sprachsteuerung oder Sprachanalyse in eingebetteten Anwendungen. Durch die Infrarot-Funktion lassen sich Geräte fernsteuern. Die Grove-Schnittstelle erlaubt den Anschluss von Sensoren und Aktoren zur Erweiterung des Systems.
Der Cardputer v1.1 ist ein Mini-Computer mit Tastatur und Display. Die Benutzer können ihn einsetzen, um Geräte zu steuern, Daten zu sammeln oder Programme auszuführen. Der Bildschirm zeigt Informationen an, die Tastatur ermöglicht die Bedienung. Über die Grove-Schnittstelle lassen sich Sensoren anschließen, über Infrarot andere Geräte steuern. Der eingebaute Akku macht den Einsatz mobil.

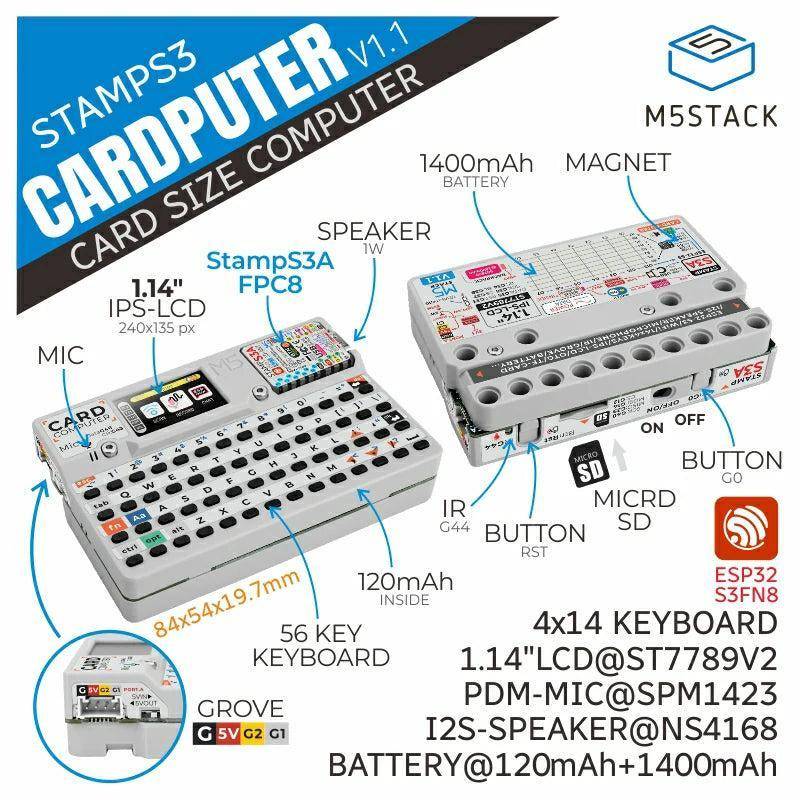

Merkmale im Überblick
- 56-Tasten-Tastatur für Eingabe
- 1,14 Zoll TFT-Bildschirm mit 240 x 135 Pixeln
- StampS3A Controller auf ESP32-S3-Basis mit 8 MB Flash
- MEMS-Mikrofon mit Wake-up-Funktion
- Kavitationslautsprecher mit I2S bei NS4168
- Infrarot-Emitter mit bis zu 410 cm Reichweite

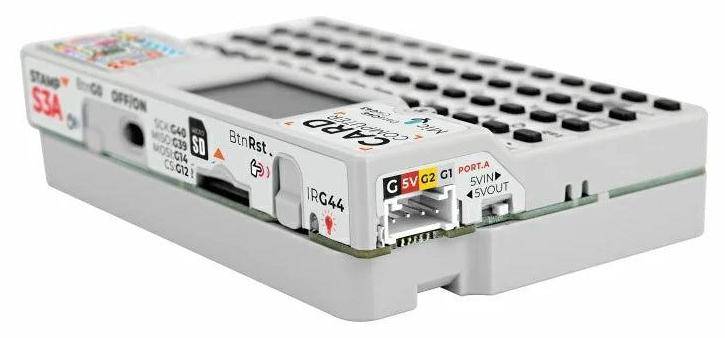

- Grove HY2.0-4P Anschluss zur Erweiterung
- MicroSD-Kartensteckplatz
- 120mAh interner Akku plus 1400mAh Akku in der Basis
- Basis mit Magneten und LEGO-kompatibler Lochung
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
- Mikrocontroller: ESP32-S3 (Xtensa LX7), 8MB Flash, Wi-Fi, OTG, CDC
- Speicher: MicroSD-Karte
- Tastatur: 56 Tasten (4 x 14)
- Tasten: 1 Reset-Button, 1 User-Button
- Grove-Anschluss: 1 x HY2.0-4P
- Batterie: 120mAh intern + 1400mAh in der Basis
- Display: ST7789V2 bei 1,14 Zoll, 240 x 135px
- Lautsprecher: 8Ω bei 1W, I2S bei NS4168
- Mikrofon: MEMS Microphone bei SPM1423
- Infrarot-Reichweiten: ∠0°: 410cm, ∠45°: 170cm, ∠90°: 66cm
- Schlafstrom: DC 4.2V bei 0.15μA
- Arbeitsstrom: IR-Modus: 148.07mA, Tastaturmodus: 138.93mA
- Betriebstemperatur: 0 ~ 40°C
- Produktmaße: 84.0 x 54.0 x 19.7mm
- Produktgewicht: 90.0g
- Verpackungsmaße: 145.7 x 95.0 x 20.7mm
- Bruttogewicht: 106.8g

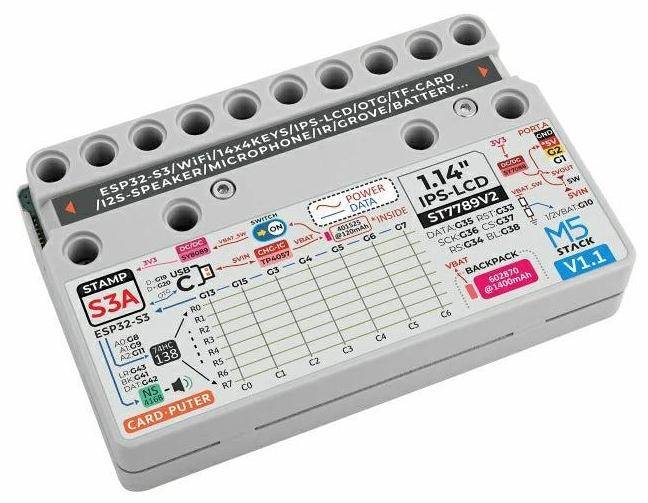

- Stromversorgung mit integrierter Ladeelektronik und Boost-Buck-Konvertierung
- 1 x Cardputer V1.1
- 1 x L-förmiger 1,5 mm Innensechskantschlüssel (für M2-Schrauben)
- Dokumentation des Herstellers
