Beschreibung

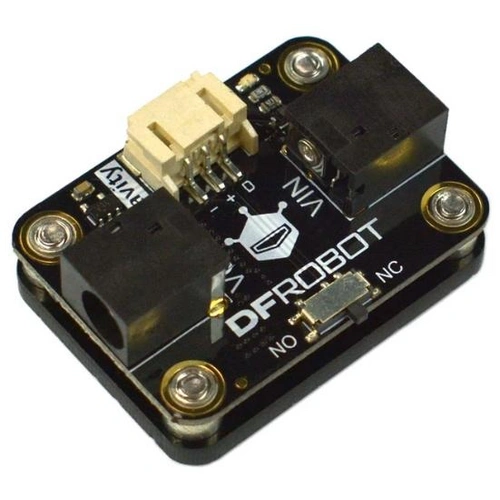

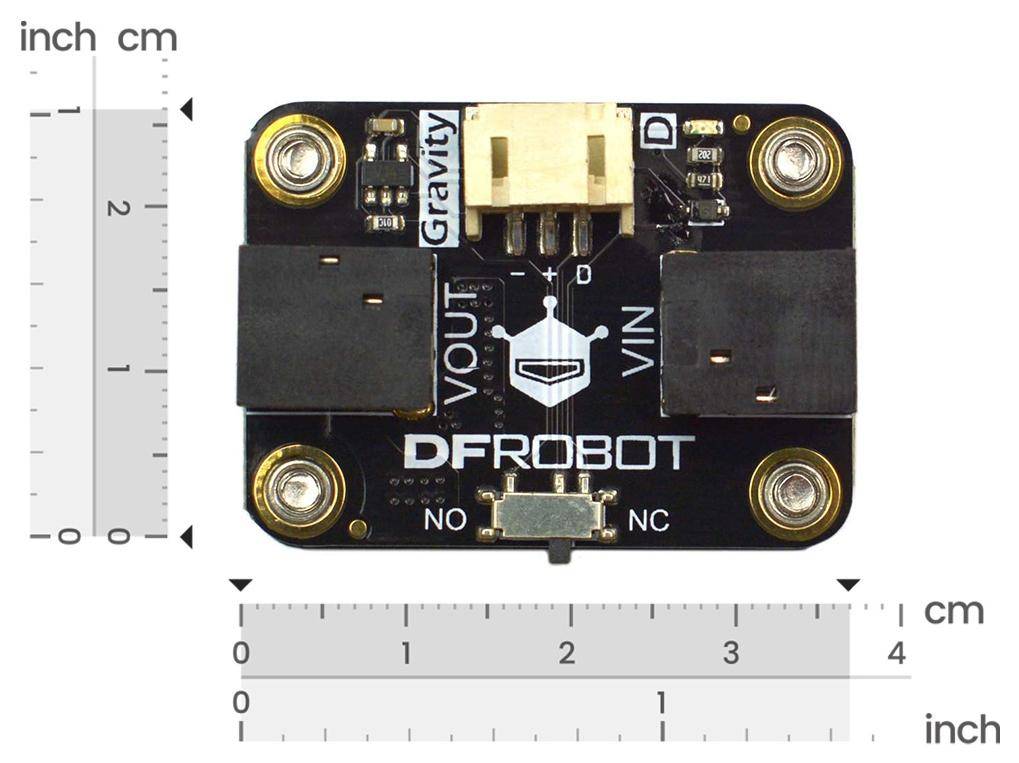

DFRobot Gravity: Easy Relay Module
Das Gravity Easy Relay Module von DFRobot vereinfacht die Verwendung herkömmlicher Relaismodule, indem es eine unkomplizierte Verdrahtung ermöglicht. Das Modul ist mit einem Adapter ausgestattet, der eine Kompatibilität mit verschiedenen Stromquellen wie Batterieboxen, Gleichstromversorgungen und Powerbanks bietet. Trotz der vereinfachten Verdrahtung bleiben die Funktionen von NC (Normally Closed) und NO (Normally Open) erhalten, die über einen Kippschalter umgeschaltet werden können.
Das Relaismodul nutzt eine standardisierte Gravity-Sensor-Schnittstelle und unterstützt eine Eingangsspannung von 3,3V bis 5,5V. Dadurch ist es kompatibel mit Arduino und anderen Steuerplatinen. Es eignet sich für verschiedene Anwendungen, darunter Robotersteuerung, Lichtsteuerung, Smart-Home-Systeme und Sicherheitsanwendungen.
Merkmale im Überblick
- Weitbereichs-Eingangsspannung von 3,3V bis 5,5V
- Kompatibel mit 3,3V- und 5V-Steuerplatinen

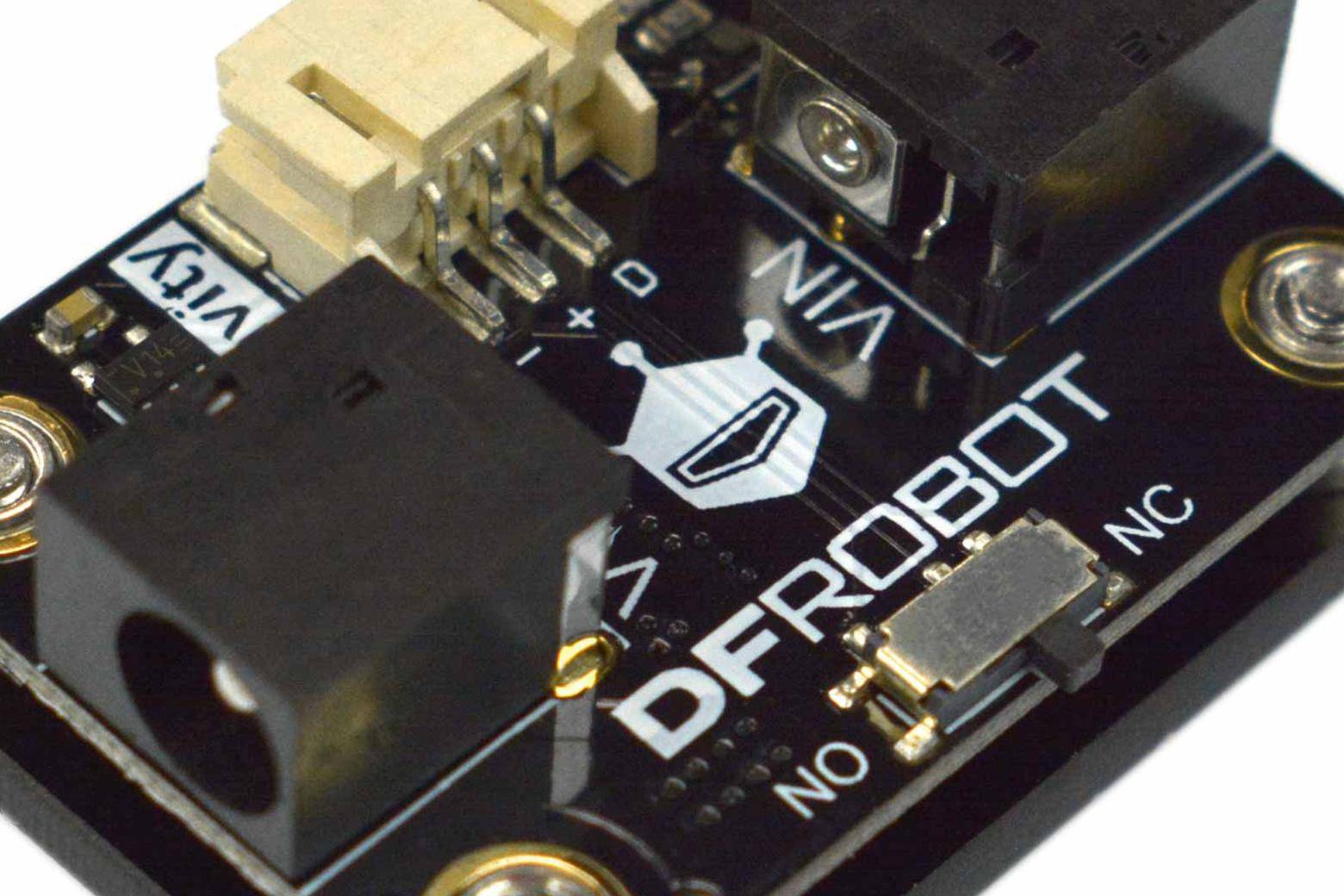

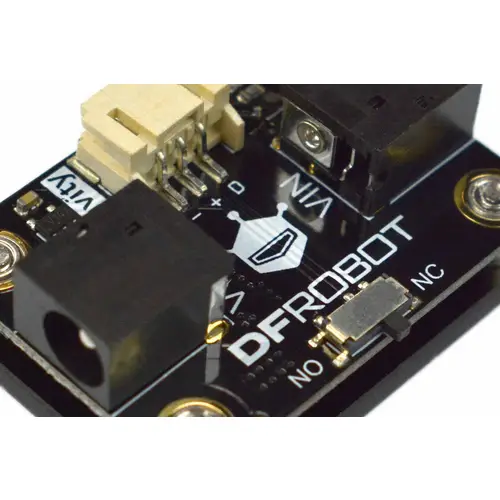

- Kippschalter zur einfachen Umschaltung zwischen NC- und NO-Modus
- LED-Anzeige für den Ausgangsstatus
- DC2.1-Eingangs- und Ausgangsschnittstelle
- Plug & Play mit mitgeliefertem Adapter
- Arduino und andere Steuerplatinen
- Steuerungssysteme für Robotik, Beleuchtung und Sicherheit
- VIN-Betriebsspannung: 5V-30V
- VIN-Betriebsstrom: 0A-2,5A
- Logik-Stromversorgung: 3,3V-5,5V
- Logik-Signal: 3,3V-5,5V
- Betriebstemperatur: -55°C bis 150°C
- Schaltzeiten: T(on) = 20µs, T(off) = 50µs
- Schaltfrequenz: 1kHz

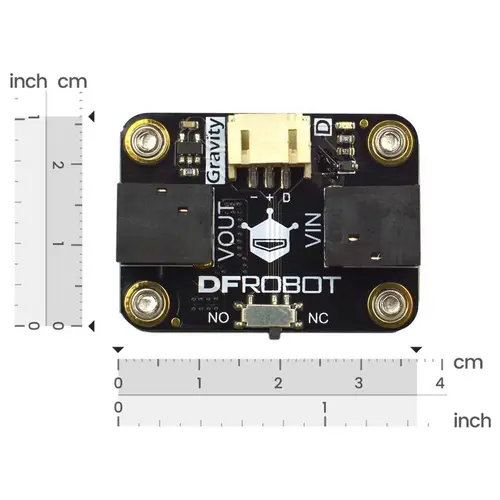

- Abmessungen: 37 x 27 mm
- Das Modul ist für den Einsatz in Niederspannungs-Steueranwendungen konzipiert.

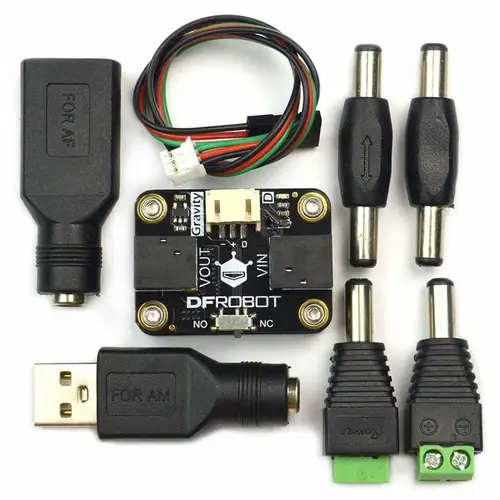

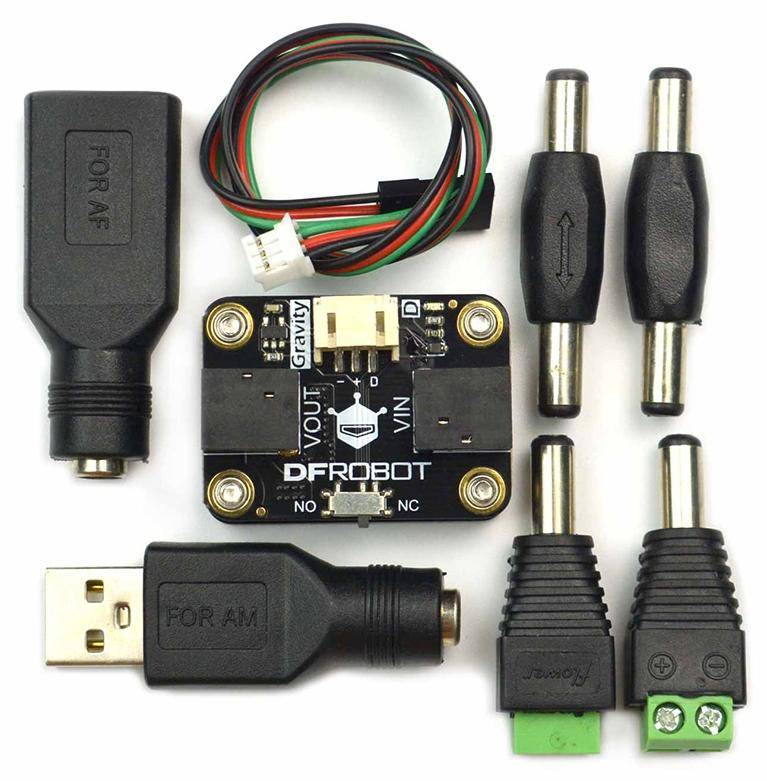

- 1x Gravity Easy Relay Module
- 1x Gravity-Digitalsensorkabel
- 2x DC2.1-Adapter (männlich)
- 2x DC2.1-Verbindungskabel (männlich-männlich)
- 1x DC2.1-auf-USB-Adapter (weiblich auf männlich)
- 1x DC2.1-auf-USB-Adapter (weiblich auf weiblich)

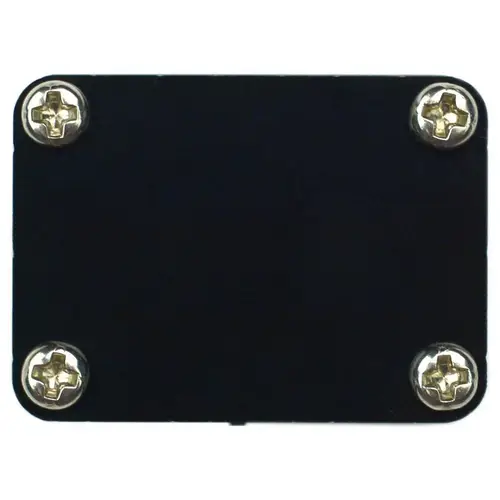

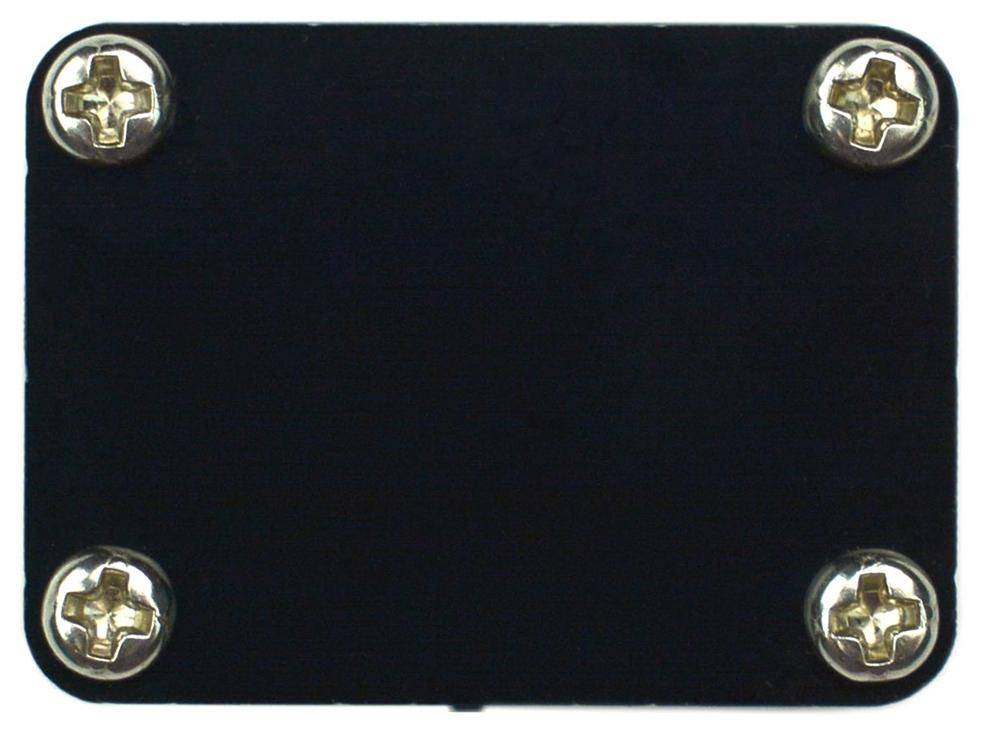

- 1x Schwarze Acrylbasis
- 4x Rundkopfschrauben M3 x 8
- Produkt-Wiki
