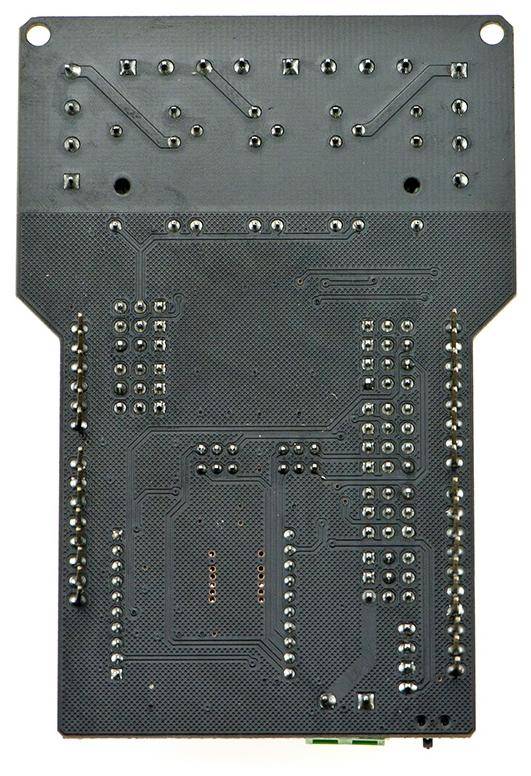

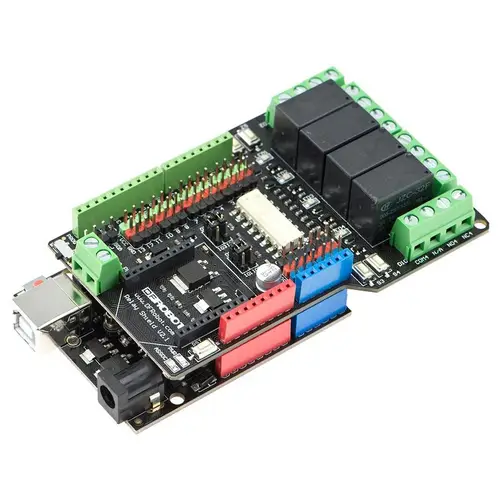

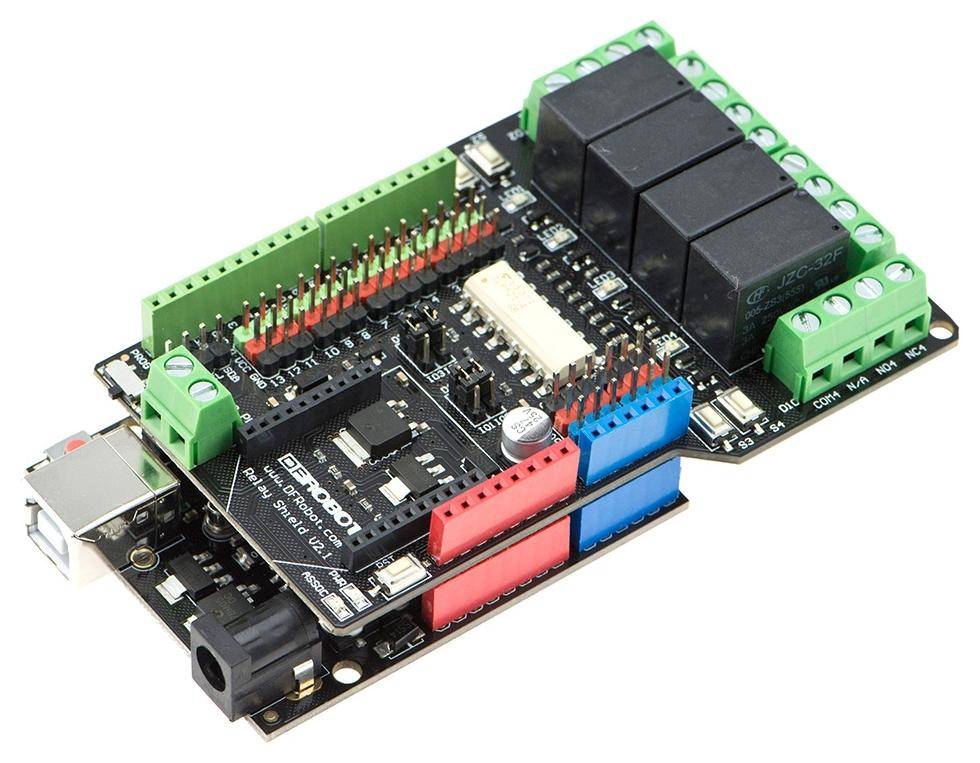

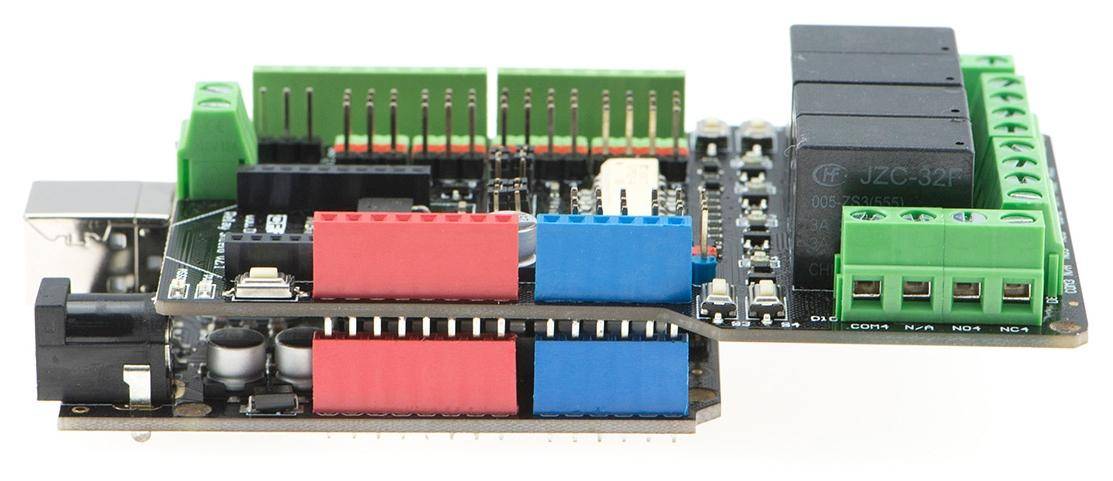

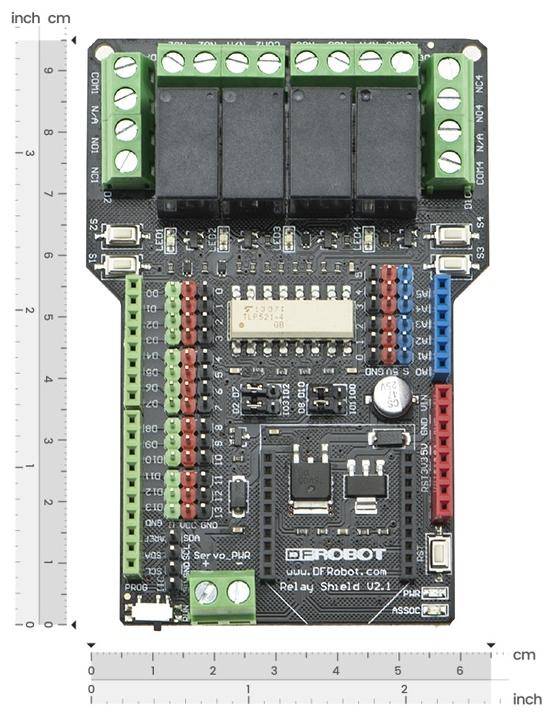

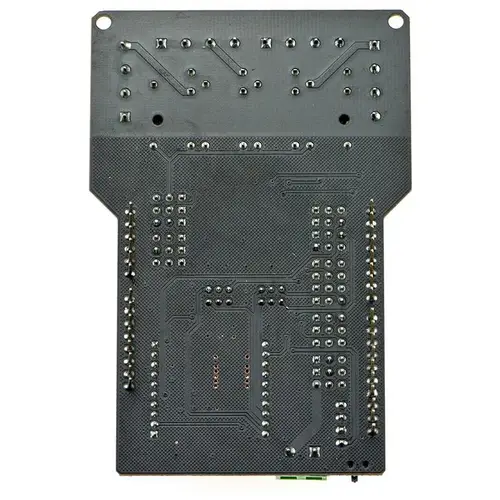

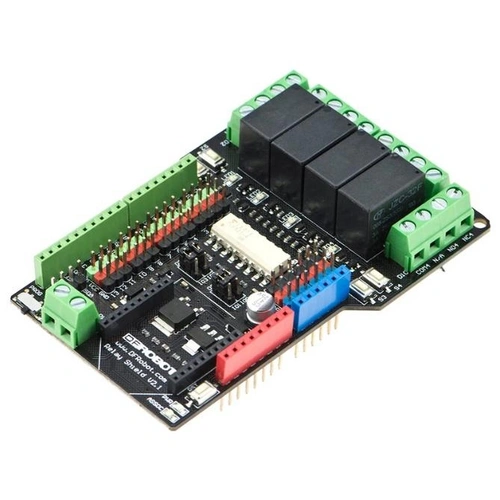

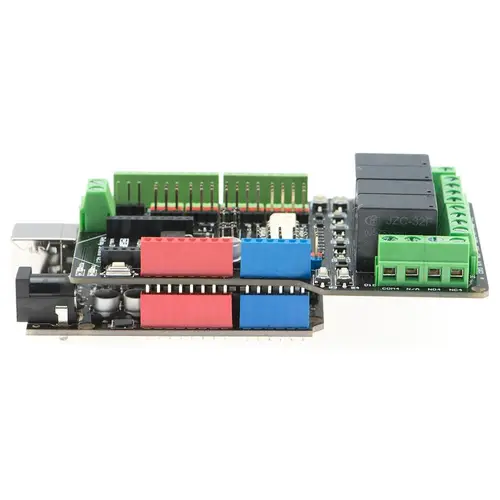

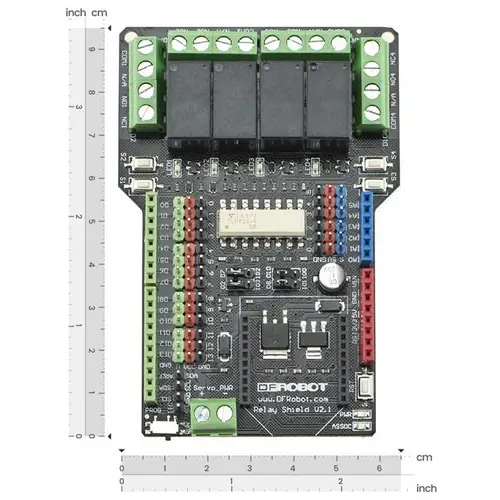

DFRobot 4-Channel Relay Shield V2.1 für Arduino UNO
Das 4-Channel Relay Shield V2.1 von DFRobot ist eine Erweiterungsplatine für das Arduino UNO, die vier voneinander unabhängige Relais mit Optokoppler-Isolation bietet. Jedes Relais kann Hochstromverbraucher mit bis zu AC 240 V / 5 A oder DC 24 V / 5 A schalten. Durch die vollständige elektrische Trennung mittels Optokoppler wird ein sicherer Betrieb gewährleistet und die Hauptplatine vor elektromagnetischer Störung und Überspannung geschützt.
Das Shield basiert auf dem Formfaktor des Arduino UNO und kann direkt auf diesen aufgesteckt werden, wodurch eine aufwändige Verkabelung entfällt. Es verfügt über integrierte Taster zur manuellen Ansteuerung der Relais, Status-LEDs zur Visualisierung sowie ein XBee-kompatibles Sockelmodul für drahtlose Kommunikation über Bluetooth, Zigbee oder WiFi. Zusätzlich stehen 14 digitale 3-Pin-Ports und 6 analoge 3-Pin-Ports zur Verfügung.
Das Modul eignet sich für die Umsetzung von Automatisierungsprojekten, bei denen verschiedene Geräte geschaltet werden müssen, darunter Lampen, Lüfter, Pumpen, Steckdosen oder Türsteuerungen. Durch die standardisierte Schnittstelle und die Kompatibilität mit dem Arduino UNO Rev3 lassen sich Funktionen ohne zusätzliche Hardwarekomplexität realisieren.
Die integrierte XBee-Schnittstelle erlaubt die drahtlose Erweiterung über verschiedene Protokolle wie Zigbee oder Bluetooth. Dies ermöglicht den Aufbau von IoT-Anwendungen oder die mobile Fernsteuerung in Smart-Home-Umgebungen. Die galvanische Trennung durch Optokoppler schützt das System vor Rückströmen aus dem Hochspannungsbereich.
Dieses Produkt ist ein Arduino-Shield mit vier Relais, die jeweils über Optokoppler isoliert sind. Es kann verwendet werden, um Geräte mit höherer Spannung oder Strom über das Arduino zu schalten. Jedes Relais besitzt eine LED-Anzeige und einen eigenen Prüftaster, was die Fehlersuche vereinfacht. Durch die XBee-Schnittstelle lassen sich drahtlose Kommunikationsmodule integrieren, sodass Steuerungen auch kabellos realisiert werden können. Die galvanische Trennung sorgt für Sicherheit und Zuverlässigkeit bei der Ansteuerung von Geräten mit höherer Leistung.
Merkmale im Überblick
- 4-kanaliges Relais-Shield mit Optokoppler-Isolation
- Direkt auf Arduino UNO aufsteckbar
- Integrierter XBee-Sockel für drahtlose Module
- 14 digitale 3-Pin-Ports und 6 analoge 3-Pin-Ports
- Manuelle Steuerung über integrierte Taster
- Statusanzeige über LEDs
