Beschreibung

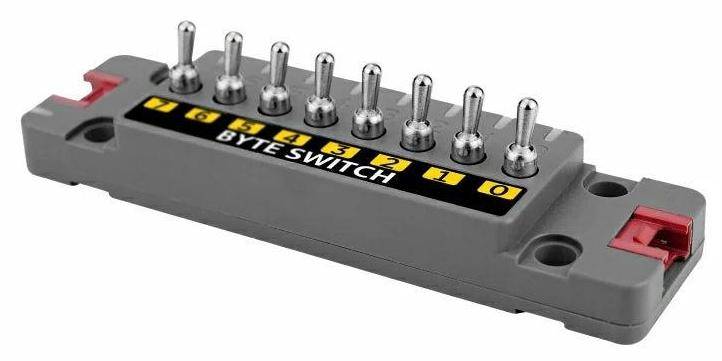

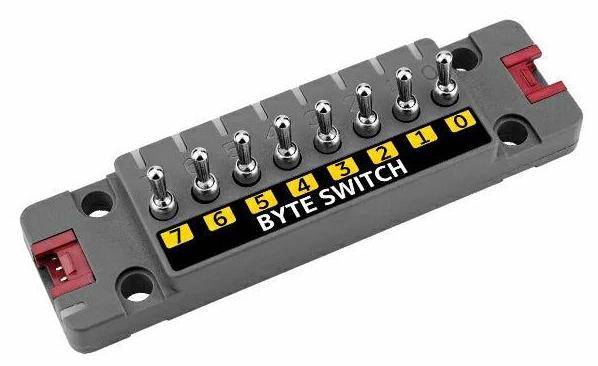

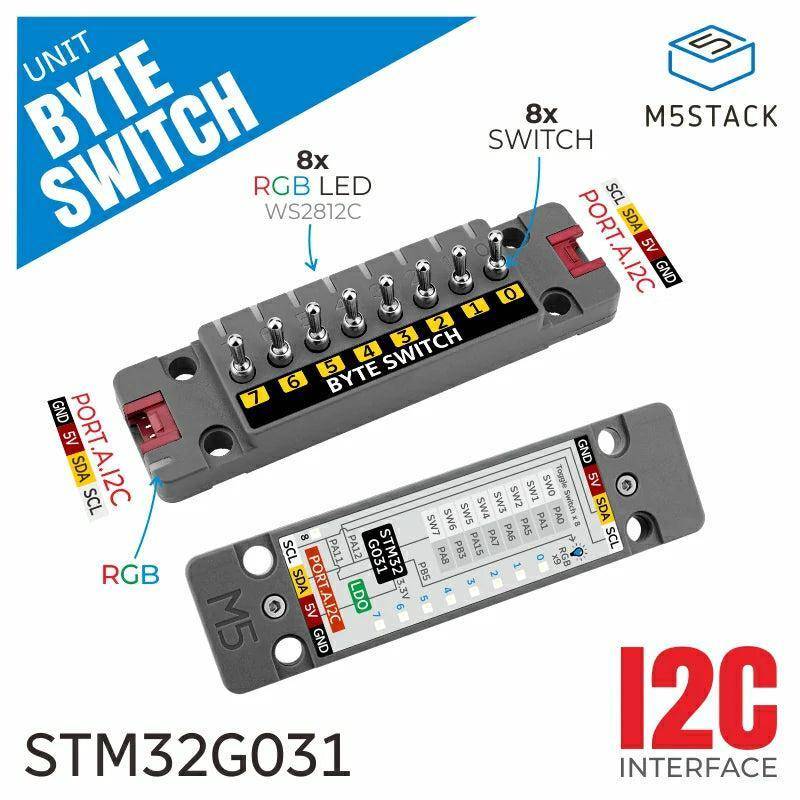

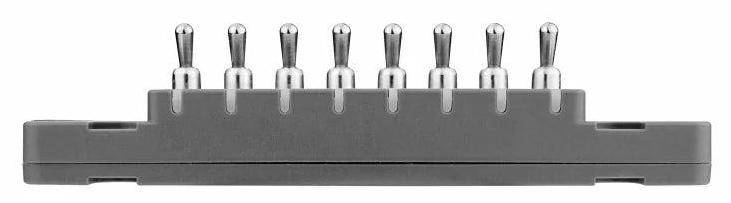

Byte Switch Unit with 8x Switches (STM32G031)
Die Byte Switch Unit mit 8 Kippschaltern und 9 WS2812C RGB-LEDs ist eine vielseitige Eingabeeinheit, die auf dem STM32G031 Mikrocontroller basiert. Sie unterstützt I2C-Kommunikation und bietet zwei Port-A-I2C-Schnittstellen zur einfachen Erweiterung. Die Einheit ermöglicht die Erfassung von Schaltereingaben und dynamisches Lichtstatus-Feedback, was sie für zahlreiche Anwendungsbereiche geeignet macht. Es können mehrere Einheiten kaskadiert werden, um komplexe Systeme zu unterstützen.
Diese Einheit eignet sich für Anwendungen in der intelligenten Heimsteuerung, bei Unterhaltungsgeräten, in Bildungseinrichtungen sowie für industrielle Statusanzeigen und interaktive Ausstellungen. Die Integration mit Entwicklungsplattformen wie UIFlow 1.0, UIFlow 2.0 und Arduino IDE eröffnet zusätzliche Möglichkeiten für Entwicklungs- und Steuerungsprojekte.
Die 8 Kippschalter ermöglichen unabhängige Eingaben, während die 9 RGB-LEDs dynamische visuelle Rückmeldungen bieten. Die Kommunikation über das I2C-Interface macht eine einfache Verbindung mit anderen Modulen möglich. Die Byte Switch Unit kann in Kettenkonfigurationen verwendet werden, um größere Steuerungssysteme aufzubauen.
Merkmale im Überblick
- 8 Kippschalter für unabhängige Eingaben
- 9 WS2812C RGB-LEDs für dynamisches Statusfeedback
- STM32G031 Mikrocontroller mit 32-Bit ARM Cortex-M0+ Kern
- Unterstützt I2C-Kommunikation bei Adresse 0x46
- Zwei I2C-Port-A-Schnittstellen für Erweiterungen
- Niedriger Standby-Stromverbrauch von 9,03 mA bei 5V
- UIFlow 1.0 und 2.0 Entwicklungsplattform
- Arduino IDE
- Andere Geräte mit I2C-Schnittstellen
- MCU: STM32G031G8U6, 32-Bit ARM Cortex-M0+ Kern, 64 MHz
- Kippschalter: 8 unabhängige Kippschalter
- RGB-LEDs: 9 x WS2812C-2020
- Kommunikationsschnittstelle: I2C, Adresse 0x46
- Erweiterung: 2 Grove I2C-Bus-Schnittstellen
- Standby-Leistungsaufnahme: DC 5V @ 9,03 mA
- Betriebstemperatur: 0°C bis 40°C
- Produktabmessungen: 88,0 mm x 24 mm x 19,6 mm
- Verpackungsabmessungen: 169,0 mm x 119,0 mm x 21,0 mm
- Produktgewicht: 22,5 g
- Verpackungsgewicht: 29,1 g
- 1x Byte Switch Unit
- 1x HY2.0-4P-Kabel (20 cm)
- 1x Tag-Etikett
