Beschreibung

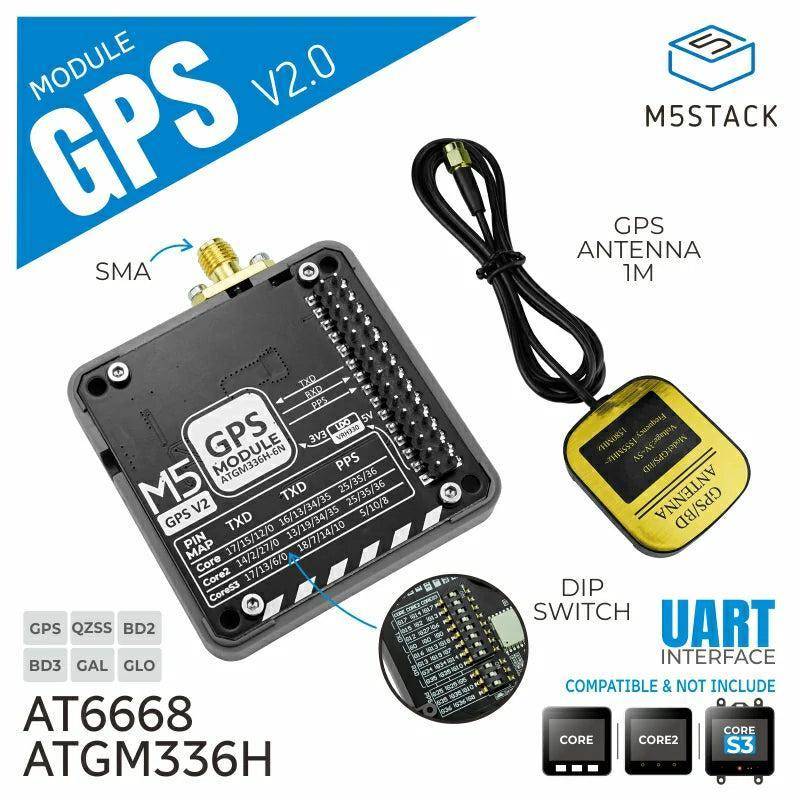

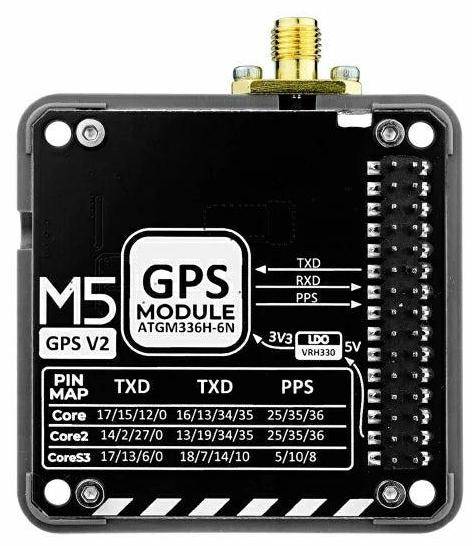

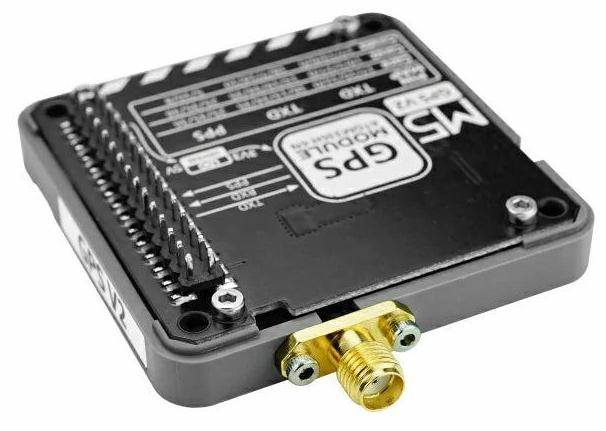

GPS Modul v2.0 mit externer Antenne (AT6668)
Das GPS-Modul v2.0 ist ein leistungsstarkes GNSS-Positionsmodul, das den ATGM336H-Navigationsbaustein von Zhaokong Microelectronics und den Hochleistungs-Chip AT6668 integriert. Es ermöglicht präzise und verlässliche Satellitenpositionierungsdienste. Das Modul unterstützt den Empfang von Signalen verschiedener Satellitennavigationssysteme, darunter GPS, BD2, BD3, GLONASS, GALILEO und QZSS. Es bietet hochpräzise, multi-systemische oder unabhängige Positionierungsmöglichkeiten sowie eine starke Störresistenz. Auch in Bereichen mit schwachem Signal ermöglicht das Modul eine schnelle und präzise Positionsbestimmung.

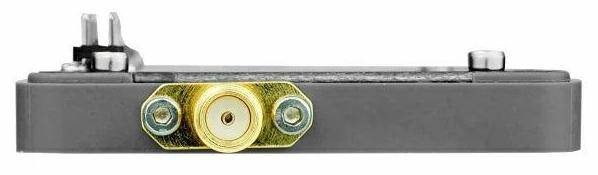

Das Modul ist mit einer externen SMA-Antenne ausgestattet und verfügt über einen DIP-Schalter, mit dem Nutzer flexibel zwischen TX/RX-Kommunikationspins wechseln können. Ein PPS-Signalausgang unterstützt präzise Zeitabstimmungen. Mehrfach-Stacking wird unterstützt, wodurch flexible Anpassungen möglich sind. Das Modul eignet sich für zahlreiche hochpräzise Positionierungsanwendungen, darunter Fahrzeugnavigation, IoT-Positionsgeräte, Fernüberwachung sowie Smart-City- und Industrieautomationsanwendungen.
Merkmale im Überblick
- Unterstützt mehrere Satellitennavigationssysteme (GPS/QZSS/BD2/BD3/GAL/GLO)
- Empfängt Signale auf mehreren Frequenzen und von mehreren Systemen
- Multi-Kanal-Unterstützung
- Niedriger Energieverbrauch
- Unterstützung präziser Zeitabstimmungen
- Mehrfach-Stacking möglich
- UIFlow 1.0
- UIFlow 2.0
- Arduino IDE
- SoC: AT6668
- Unterstützte Satellitensysteme: GPS/QZSS/BD2/BD3/GAL/GLO
- Frequenzpunkte:
- BDS: B1I+B1C
- GPS/QZSS/SBAS: L1
- GALILEO: E1
- GLONASS: R1
- Kanäle: 50 Kanäle
- Positionsgenauigkeit: <1,5 m (CEP50)
- Positionsaktualisierungsrate: Max. 10 Hz
- Protokoll: NMEA0183 4.1
- Startzeit: Kaltstart: 23 Sekunden, Warmstart: 1 Sekunde
- Abmessungen: 54 x 54 x 13.1 mm
- Gewicht: 51.9g
- Empfindlichkeit:
- Tracking: -162 dBm
- Capture: -160 dBm
- Kaltstart: -148 dBm
- Stromverbrauch:
- Standby-Strom: DC 5V/42,78 µA
- Betriebsstrom: DC 5V/41,96 mA
- 1x GPS-Modul v2.0
- 1x Externe aktive GPS/BD-Antenne (Länge: 1 m)
