Beschreibung

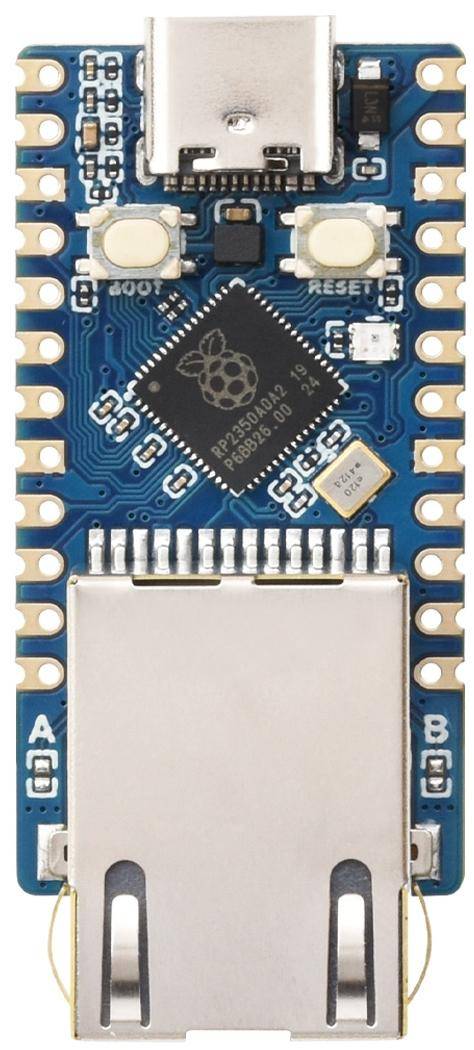

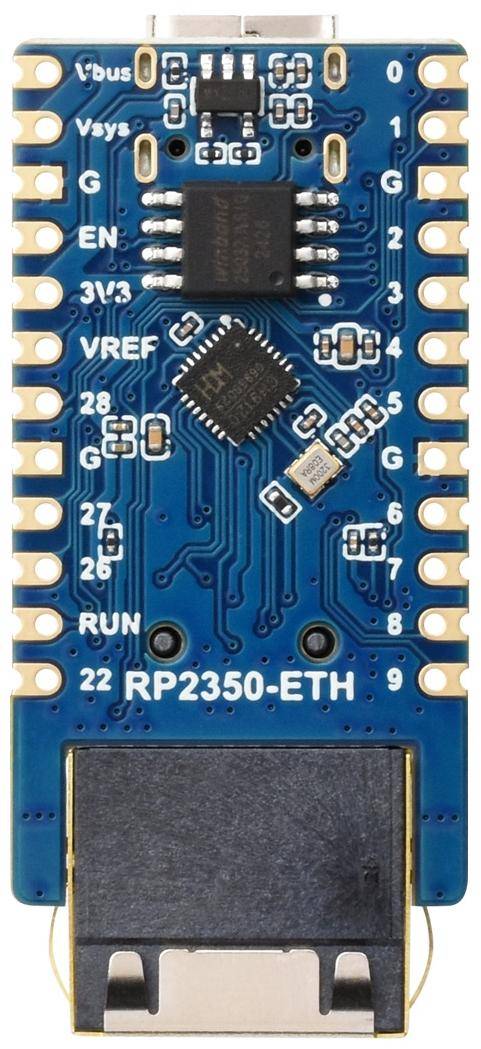

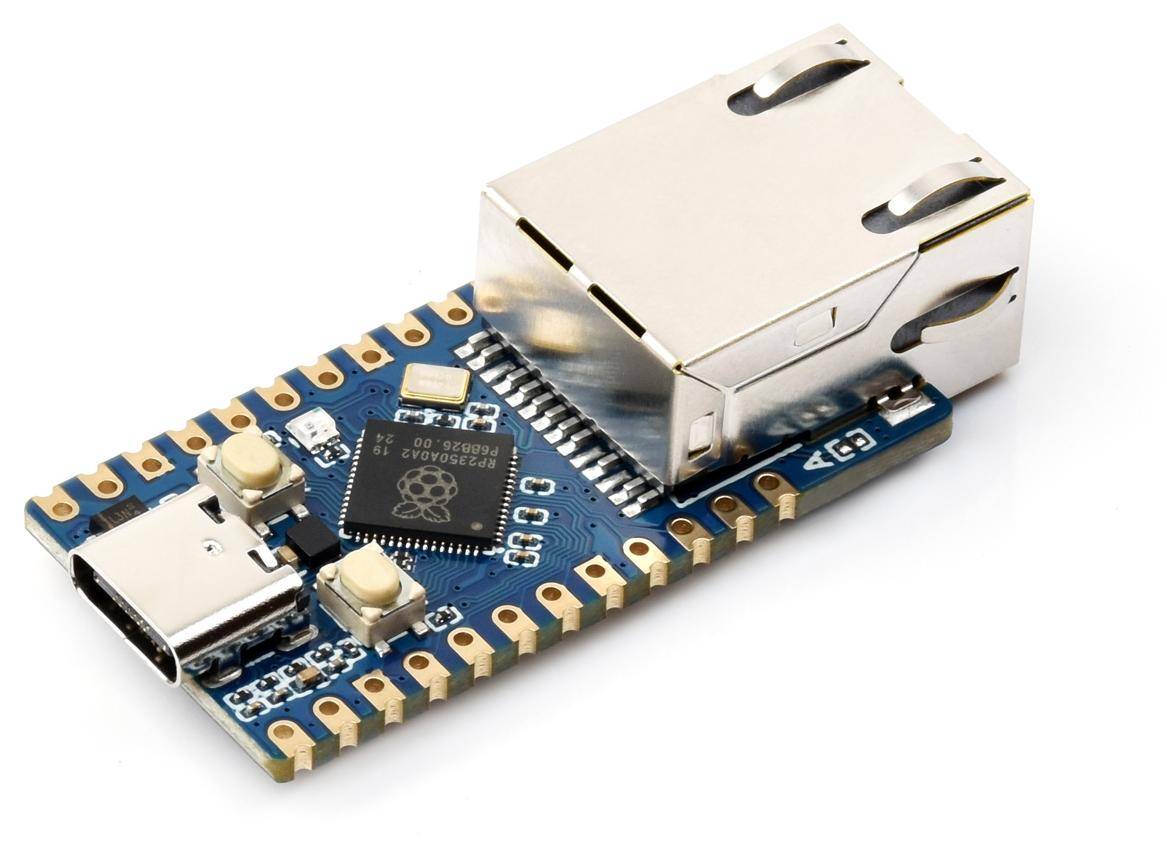

Waveshare RP2350-ETH Mini Development Board
Das Waveshare RP2350-ETH Mini Development Board basiert auf dem offiziellen RP2350 Mikrocontroller von Raspberry Pi und bietet eine kompakte Lösung für die Entwicklung von Elektronikprojekten. Es verfügt über ein Ethernet-Port-Modul und ist auf die Integration in verschiedene Produktanwendungen ausgelegt. Durch seine kleinen Abmessungen und die einfache Integration ist dieses Board eine flexible Wahl für Entwickler und Bastler.
Das RP2350-ETH Mini Development Board ist ein Mikrocontroller-Board, das auf dem RP2350 Chip basiert, welcher von Raspberry Pi entwickelt wurde. Es nutzt eine Dual-Core-Architektur mit einem Arm Cortex-M33 Prozessor und einem Hazard 3 RISC-V Prozessor. Das Board bietet zahlreiche Funktionen, einschließlich eines Ethernet-Ports und der Möglichkeit, das Board direkt in verschiedene Anwendungen zu integrieren. Die flexible Konfiguration der GPIO-Pins und die Unterstützung für mehrere Programmiersprachen ermöglichen eine einfache Anpassung für unterschiedliche Projekte.
Das RP2350-ETH Mini Development Board eignet sich besonders für IoT- und Mikrocontroller-Projekte, bei denen Ethernet-Konnektivität erforderlich ist. Mit einem dualen Prozessordesign bietet es eine hohe Rechenleistung und Flexibilität. Die GPIO-Pins des Boards ermöglichen eine Anpassung an eine Vielzahl von Projekten. Mit einem Onboard-Flash von 4 MB und einem SRAM von 520 KB stehen ausreichend Ressourcen für verschiedene Anwendungen zur Verfügung.
Merkmale im Überblick
- Dual-Core-Arm Cortex-M33 und Hazard 3 RISC-V Prozessor
- 520 KB SRAM und 4 MB Onboard-Flash-Speicher
- 14 x multifunktionale GPIO-Pins, kompatibel mit einigen Pico HATs
- Integrierter CH9120 Ethernet-IC mit TCP/IP-Protokollstack
- USB Type-C-Anschluss für Programmübertragung
- Temperatursensor und 12 x programmierbare I/O (PIO) Zustandsmaschinen
- Unterstützt C/C++, MicroPython und Arduino

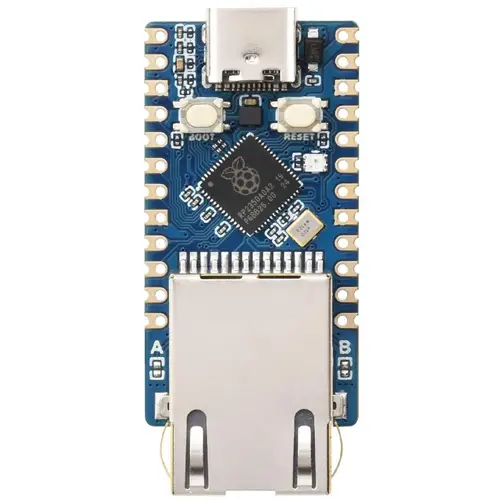

- 1. USB-C Anschluss: zum Herunterladen von Programmen, unterstützt USB1.1-Hosts und -Slave-Geräte
- 2. BOOT-Button: Beim Zurücksetzen drücken, um in den Download-Modus zu kommen
- 3. RESET-Button
- 4. RP2350: Dual-Core- und Dual-Architektur-Design, Betriebsfrequenz bis zu 150 MHz
- 5. RJ45 Ethernet-Anschluss
- 6. ME6217C33M5G: Low-Dropout-Regler, 800mA Ausgang (Max.)
- 7. W25Q32JVSSIQ: 4MB NOR-Flash
- 8. CH9120: Übertragung über die serielle Ethernet-Schnittstelle IC
- Prozessor: Dual-Core Arm Cortex-M33 und Hazard 3 RISC-V
- Maximale Taktfrequenz: 150 MHz
- Speicher: 520 KB SRAM, 4 MB Onboard-Flash
- Ethernet: Onboard RJ45 Ethernet-Port
- Stromversorgung: ME6217C33M5G Low Dropout Regler mit 800 mA Ausgangsstrom (max.)
- Programmierschnittstelle: USB Type-C, unterstützt USB 1.1 Hosts und Slave-Geräte
- Temperatursensor und 12 x programmierbare I/O (PIO) Maschinen für benutzerdefinierte Peripherie
- Abmessungen: 21 mm x 45,85 mm
- 1x RP2350-ETH Mini Development Board
- Wiki
