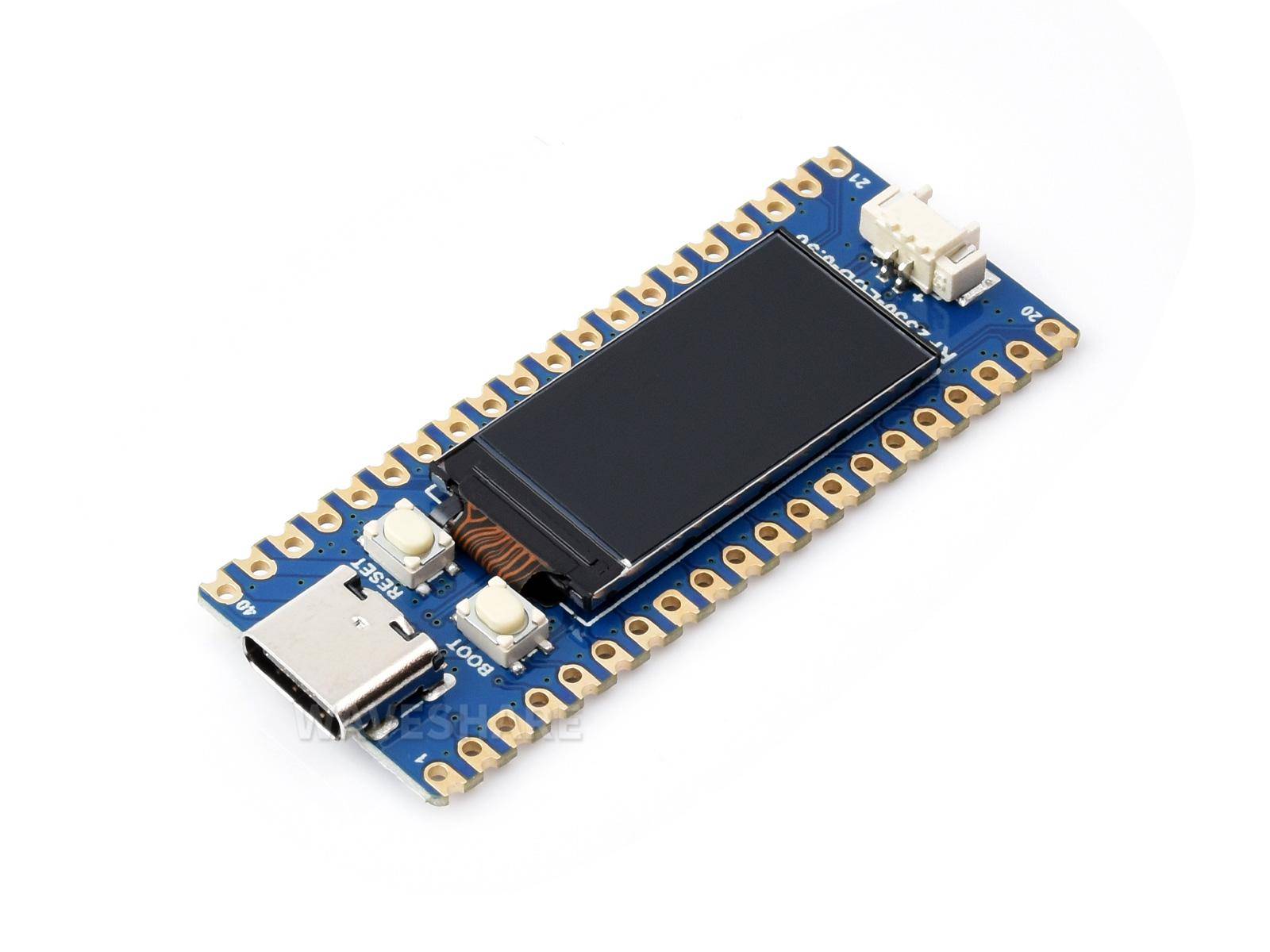

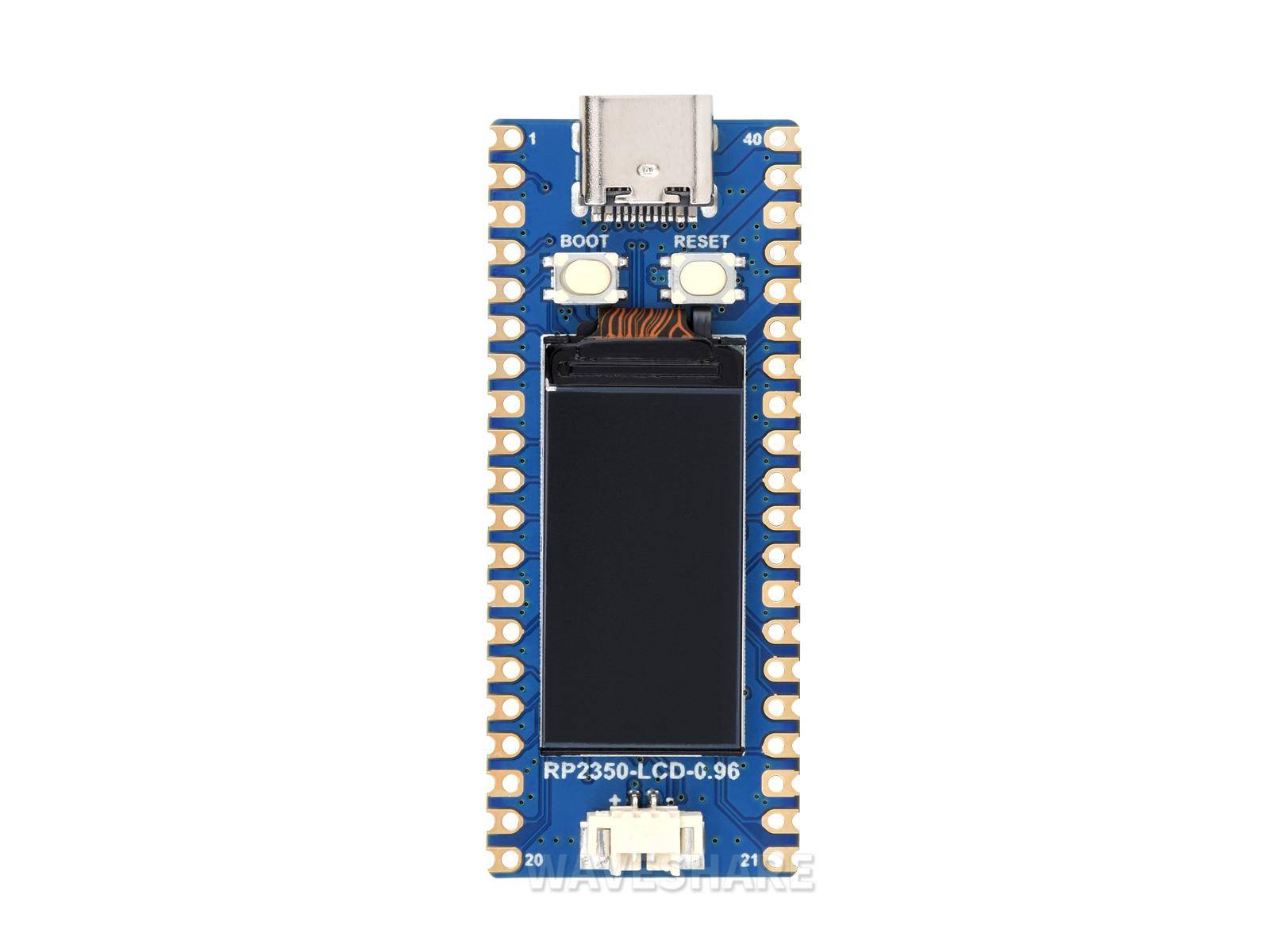

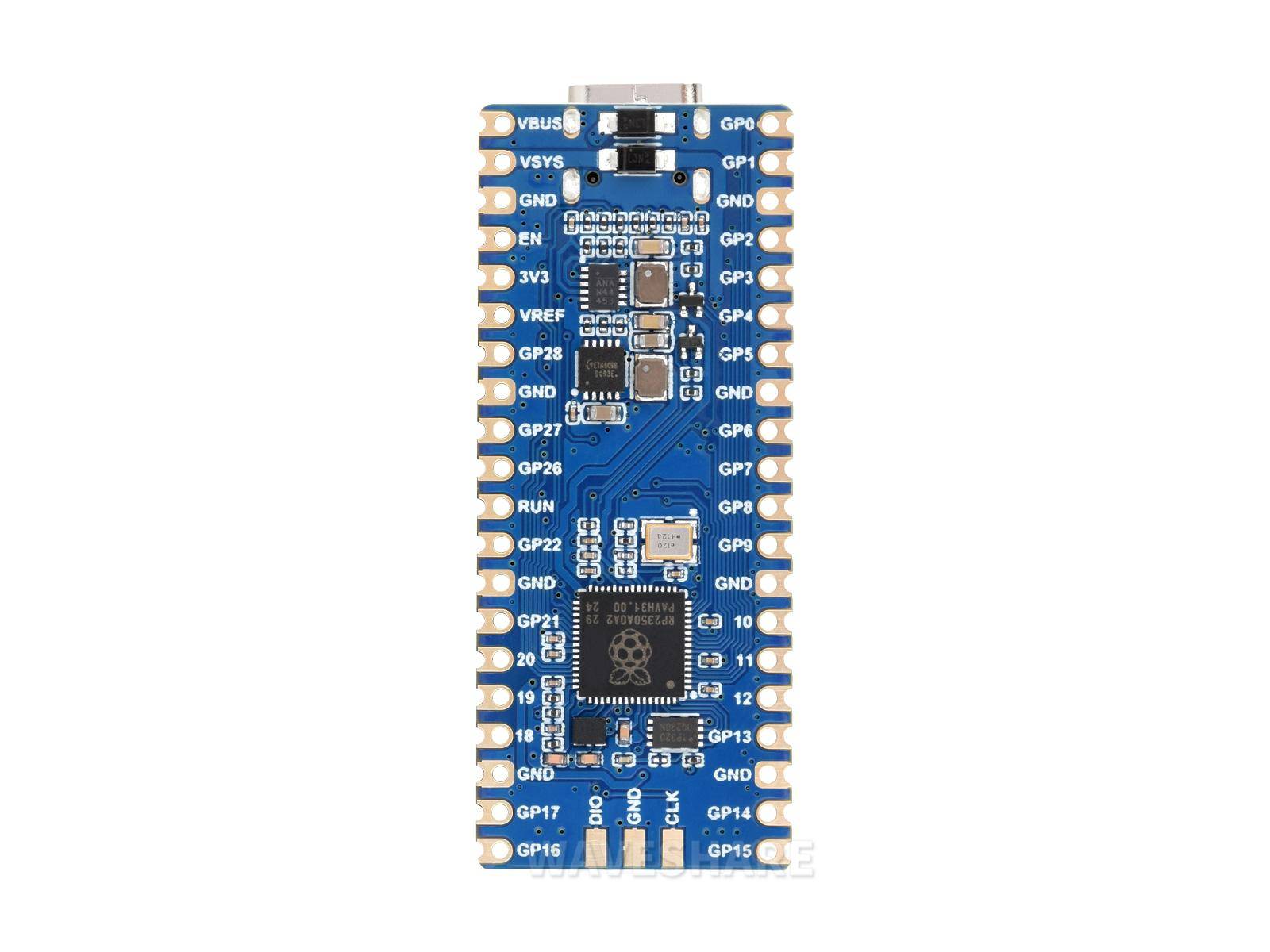

Waveshare RP2350-LCD-0.96 Mikrocontroller, 0.96" LCD, ARM/RISC-V, 26 GPIO, 4MB Flash, ohne Header

Beschreibung

Waveshare RP2350-LCD-0.96 Development Board, ohne Header
Das Waveshare RP2350-LCD-0.96 Development Board ist ein leistungsstarkes Pico-ähnliches Mikrocontroller-Board mit flexiblen digitalen Schnittstellen. Es basiert auf dem RP2350A Mikrocontroller von Raspberry Pi und bietet umfassende Möglichkeiten für die Softwareentwicklung mit C/C++ SDK oder MicroPython. Die Integration in Endprodukte wird durch einfache Programmierung und vielseitige Funktionen erleichtert.

Das Board verfügt über ein integriertes 0,96 Zoll IPS-Display, einen Anschluss für Lithium-Batterien mit Lade- und Entladefunktion sowie einen hocheffizienten DC-DC Buck-Boost-Chip. Durch den USB-C-Anschluss und die Drag-and-Drop-Programmierung wird die Benutzerfreundlichkeit erhöht. Es ist kompatibel mit den meisten Raspberry Pi Pico-Erweiterungsmodulen.

Merkmale im Überblick

• RP2350A Mikrocontroller mit Dual-Core- und Dual-Architektur-Design
• Dual-Core Arm Cortex-M33 Prozessor und Dual-Core Hazard 3 RISC-V Prozessor
• Taktfrequenz bis zu 150 MHz
• 520 KB SRAM und 4 MB Flash-Speicher
• 0,96 Zoll IPS LCD-Display mit einer Auflösung von 160x80 Pixeln und 65K Farben
• USB-C-Anschluss für moderne Konnektivität
• Lithium-Batterieanschluss mit Lade- und Entladefunktion
• Onboard DC-DC Buck-Boost-Chip MP28164, maximale Last 2A
• 26 multifunktionale GPIO-Pins, flexibel konfigurierbar
• Unterstützung für USB 1.1 mit Host- und Gerätefunktion
• Niedrigenergie-Sleep- und Ruhemodi
• Drag-and-Drop-Programmierung über USB
• 12 programmierbare I/O (PIO)-State-Maschinen für benutzerdefinierte Peripherieunterstützung
• Beschleunigte Gleitkomma-Bibliotheken und Temperatursensor an Bord
• Genauer On-Chip-Timer und Taktgeber
• Unterstützung für 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-Bit-ADC und 16 PWM-Kanäle
• Castellated Module zur direkten Lötung auf Carrier-Boards

• Kompatibel mit den meisten Raspberry Pi Pico-Erweiterungsmodulen
• Unterstützt C/C++ und MicroPython

• Mikrocontroller: RP2350A, Dual-Core Arm Cortex-M33 und Dual-Core Hazard 3 RISC-V
• Speicher: 520 KB SRAM, 4 MB Flash
• Display: 0,96 Zoll, 160x80 Pixel IPS LCD
• Stromversorgung: USB-C, Lithium-Batterieanschluss
• GPIO-Pins: 26, multifunktional
• Programmierschnittstelle: Drag-and-Drop über USB
• PIO-Unterstützung: 12 programmierbare I/O State-Maschinen
• DC-DC Chip: MP28164, maximale Last 2A

• Beschleunigte Gleitkomma-Bibliotheken
• On-Chip-Taktgeber und Timer
• Niedrigenergie-Betriebsmodi

• 1x RP2350-LCD-0.96 (ohne Header)

• Produkt-Wiki
