Beschreibung

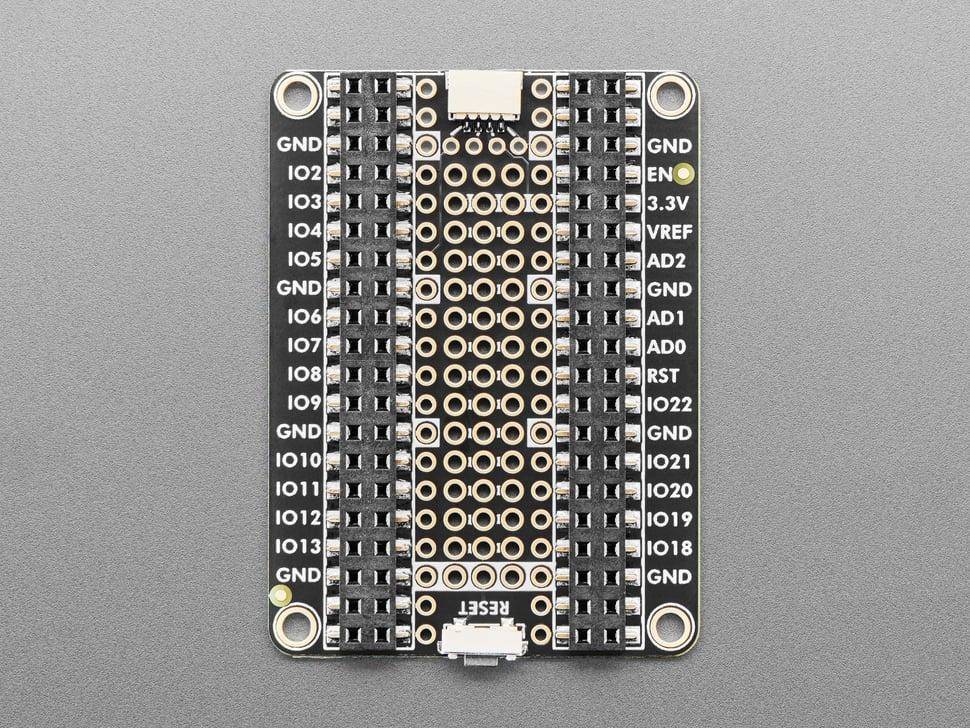

Adafruit Proto Under Plate PiCowBell for Pico - Reset Button & STEMMA QT
Die Adafruit Proto Under Plate PiCowBell ist eine kompakte und vielseitige Lösung zur Vereinfachung von Programmierung und Sensorverbindungen für das Raspberry Pi Pico. Sie bietet eine lötfreie Prototyping-Plattform mit doppelten Sockelreihen, einem Reset-Knopf und einem STEMMA QT / Qwiic-Anschluss für schnelle I2C-Integrationen. Mit dieser Erweiterungsplatine können Drähte direkt angeschlossen oder Prototyping-Komponenten wie LEDs und Tasten verbunden werden. Durch die doppelt ausgeführten Sockel können zusätzliche Geräte angeschlossen werden, die Pico-Pins verwenden, oder eine Verbindung durch die Rückseite hergestellt werden.
Die Platine enthält beschriftete Sockel für eine einfache Zuordnung und vier Befestigungslöcher für eine sichere Montage. Sie ist mit einer Prototyping-Fläche ausgestattet, die wie ein miniaturisiertes Breadboard verwendet werden kann, und jeder Pin des Pico ist auf der Platine zusätzlich als Pad verfügbar.
Die Platine unterstützt flexible I2C-Anwendungen und ist mit einem rechten JST SH-Anschluss ausgestattet, der auch für GPIO-Verbindungen genutzt werden kann. Eine zusätzliche Reihe von Breakout-Löchern ermöglicht weitere Anpassungen. Die Platine enthält keine I2C-Pullups, aber viele Qwiic/QT-Erweiterungen besitzen diese bereits.
Die Proto Under Plate PiCowBell ist ideal für Entwickler, die eine einfache Möglichkeit suchen, das Raspberry Pi Pico mit minimalem Aufwand in ihre Projekte zu integrieren.
Merkmale im Überblick

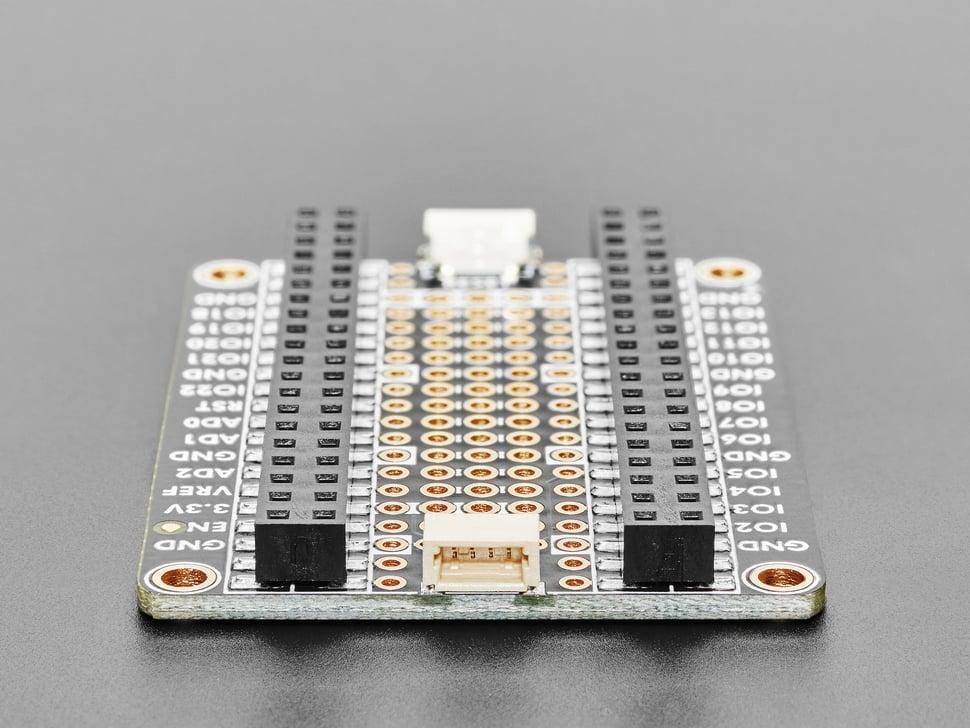

- 2x20 Slim-Sockel mit doppelter Steckleiste
- Rechter Reset-Knopf für einfache Bedienung
- STEMMA QT / Qwiic I2C-Anschluss
- Zusätzliche Breakout-Holes für erweiterte Verbindungen
- Prototyping-Bereich mit 3-Loch-Verbindungen
- Goldbeschichtete Pads für leichte Lötarbeiten
- Markierte Massepads und Stromversorgungsleiste

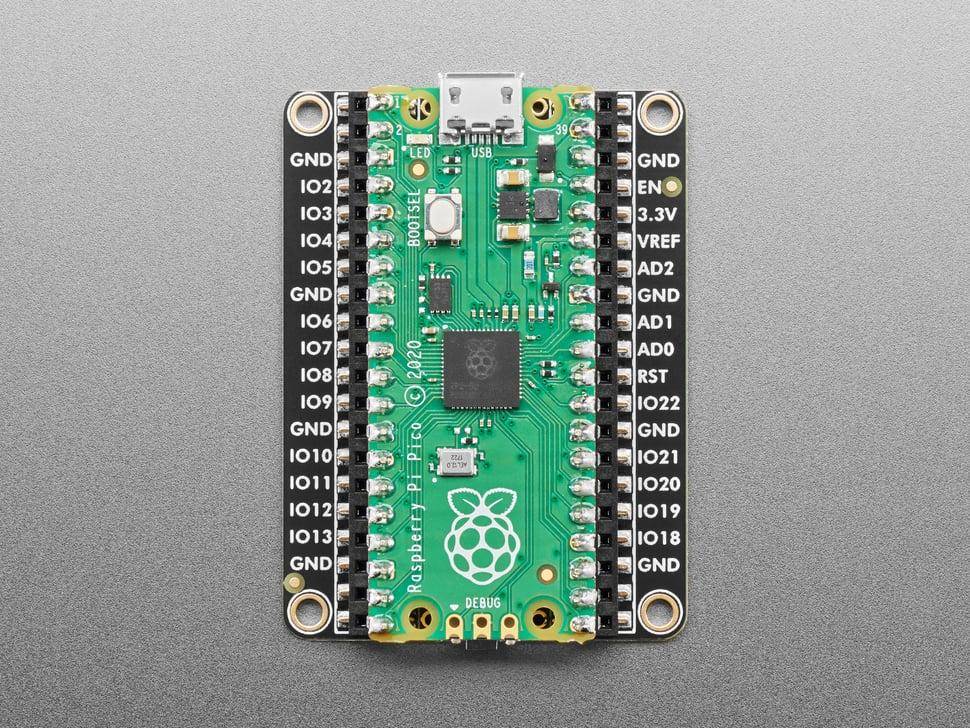

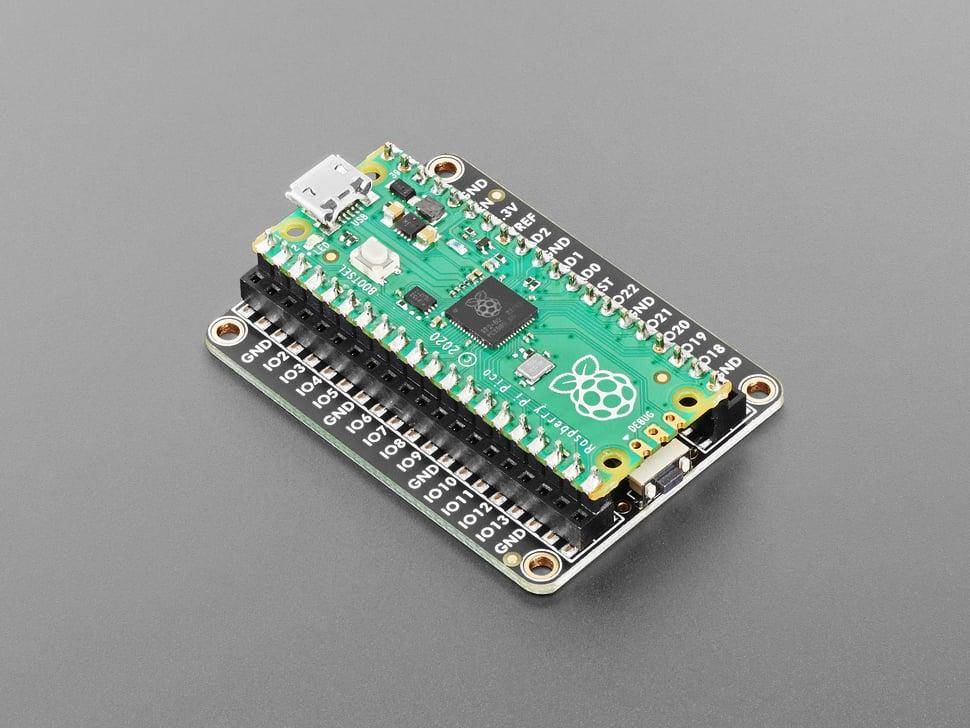

- Raspberry Pi Pico
- Geräte mit Qwiic- oder STEMMA QT-Anschlüssen
- Abmessungen: 52,0mm x 38,2mm x 5,6mm
- Gewicht: 9,1g
- I2C-Pullups nicht enthalten
- 1x Adafruit Proto Under Plate PiCowBell für Raspberry Pi Pico
