Adafruit Proto Doubler PiCowbell for Pico and PicoW

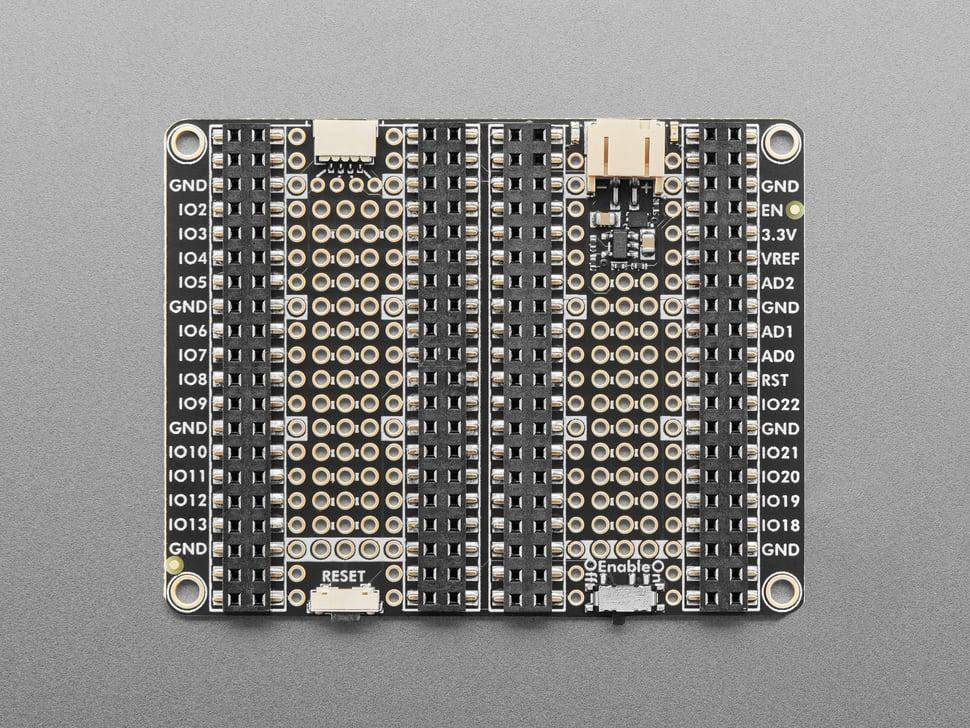

Das Adafruit Proto Doubler PiCowbell ist eine vielseitige Prototyping-Platine, die speziell für Raspberry Pi Pico und Pico W entwickelt wurde. Es bietet zwei nebeneinander angeordnete Sockel, die es ermöglichen, Zubehör einfach anzuschließen, ohne Stapelheader zu löten. Die Platine ist mit einem Reset-Button, einem STEMMA QT/Qwiic-Anschluss für schnelle I2C-Verbindungen sowie einer integrierten Lötfläche ausgestattet, die als miniaturisierte Steckplatine genutzt werden kann.

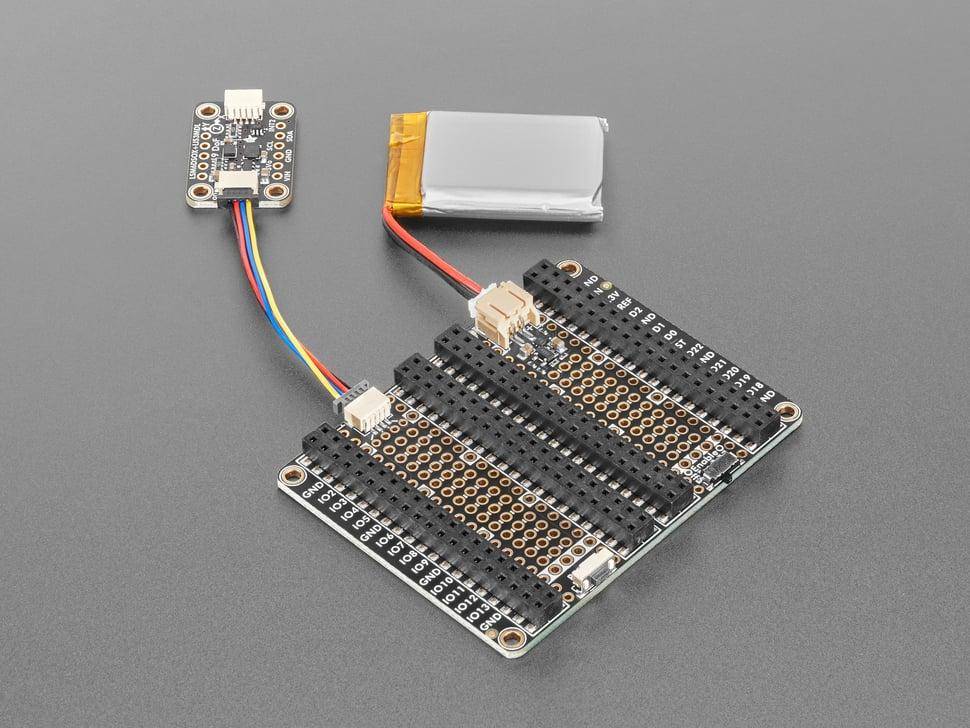

Das Doubler unterstützt Lithium-Polymer- oder Lithium-Ionen-Akkus über einen JST-2-PH-Anschluss. Der Akku wird automatisch aufgeladen, wenn die Platine über USB angeschlossen ist, und nahtlos auf Batteriebetrieb umgeschaltet, wenn USB getrennt wird. Die Ladegeschwindigkeit beträgt standardmäßig 500 mA und kann auf 250 mA reduziert werden, um kleinere Akkus zu unterstützen. Zusätzlich gibt es einen Schiebeschalter, der die 3,3-V-Stromversorgung des Pico vollständig deaktivieren kann.
Die Platine kann auch mit Alkaline- oder NiMH-Batteriepacks verwendet werden. Dafür muss der Ladejumper durchtrennt werden, um die Ladeelektronik zu deaktivieren. Eine externe Ladeeinheit ist erforderlich, wenn NiMH-Batterien genutzt werden. Die doppelt vorhandenen Sockel ermöglichen es, Kabel direkt einzustecken oder mit einem Breadboard zu verbinden. Alle Pins sind klar beschriftet und die Platine verfügt über Montagemöglichkeiten zur einfachen Befestigung.
Merkmale im Überblick

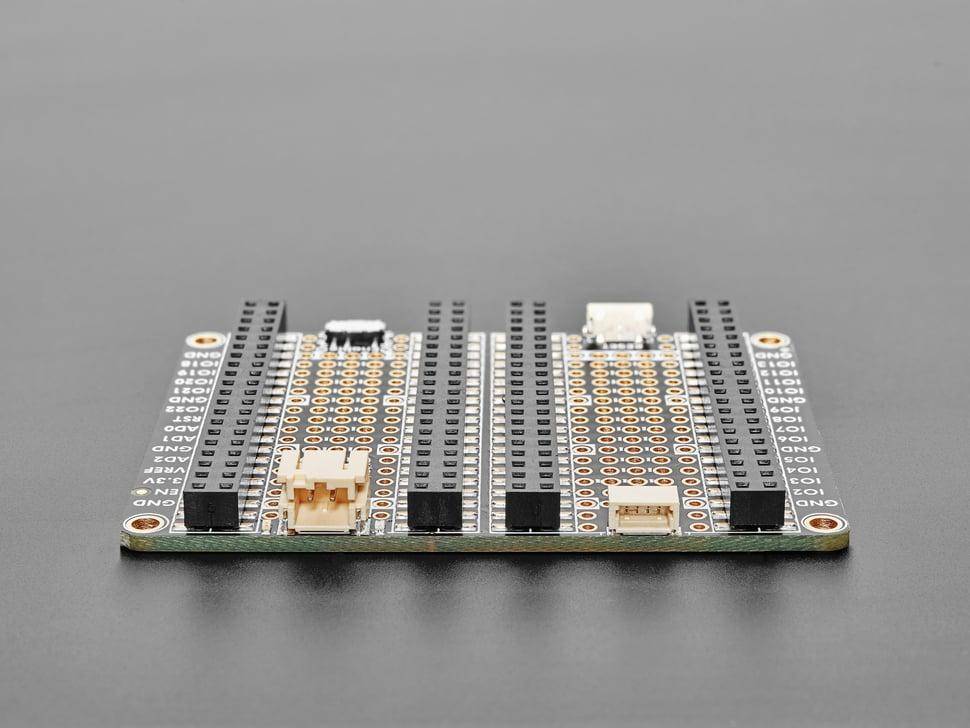

- Zwei 2x20-Sockel für Pico und Zubehör
- JST-PH-Anschluss für LiIon/LiPoly- oder Alkaline/NiMH-Batterien
- Ladeelektronik für 3,7-V/4,2-V-Einzelzellen mit 500 mA oder 250 mA
- Schiebeschalter zum Deaktivieren der 3,3-V-Stromversorgung
- Reset-Button und STEMMA QT/Qwiic-Anschluss für I2C
- Raspberry Pi Pico und Pico W
- STEMMA QT- und Qwiic-Zubehör
- 3,7-V/4,2-V-LiIon/LiPoly-Akkus
- Alkaline- oder NiMH-Batteriepacks
- Produktabmessungen: 67,3 mm x 52,0 mm x 5,6 mm
- Spannung: 3,3 V
- Ladestrom: 500 mA (standard) oder 250 mA (reduziert)
- Keine integrierten I2C-Pullups
- 1x Adafruit Proto Doubler PiCowbell
