Beschreibung
Adafruit Infrared IR Remote Receiver - STEMMA JST PH 2mm

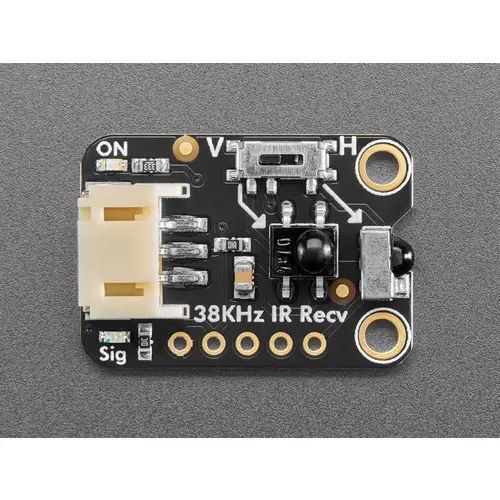

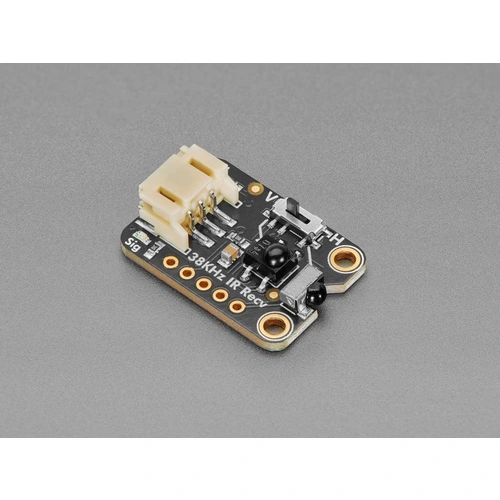

Der Adafruit Infrared IR Remote Receiver ist ein vielseitiger IR-Empfänger für 38-kHz-Signale, der sich für eine Vielzahl von IR-Fernbedienungsanwendungen eignet. Die Platine verfügt über zwei selektierbare Empfängermodule, ein vertikales und ein horizontales, die über einen Schiebeschalter ausgewählt werden können. Für unabhängige Signalübertragung können die Breakout-Pads für beide Empfänger separat verlötet werden. Die Platine ist mit einer grünen Status-LED für die Stromversorgung und einer roten LED ausgestattet, die bei erkanntem IR-Signal blinkt.

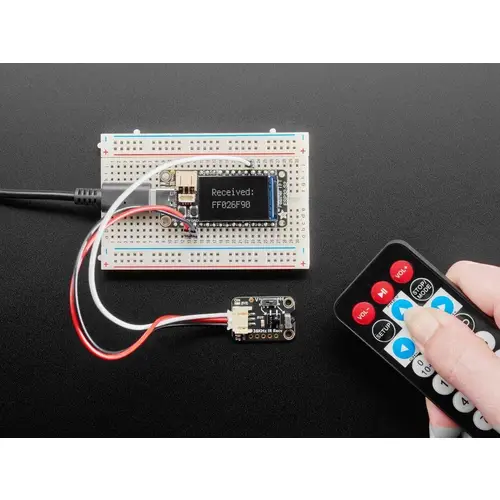

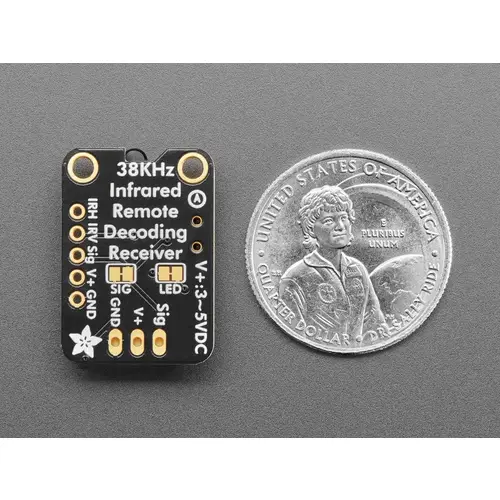

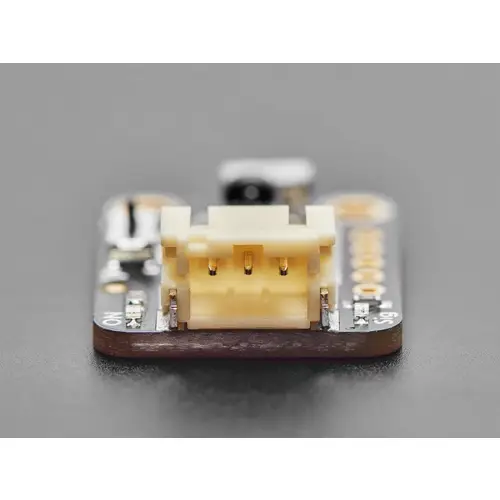

Der IR-Empfänger benötigt eine Versorgungsspannung zwischen 3 und 5 V DC. Signale werden demoduliert und über den Signalpin an einen Mikrocontroller ausgegeben, der für die Dekodierung der Signale verantwortlich ist. Mithilfe des 2-mm-STEMMA-JST-PH-Kabels kann die Platine ohne Löten angeschlossen werden. Alternativ stehen 0,1-Zoll-Abstände für Header zur Verfügung.
Der Empfänger ist speziell für 38-kHz-IR-Fernbedienungssignale ausgelegt und unterstützt keine Proximity- oder Distanzmessung oder andere Frequenzen. Der Mikrocontroller muss in der Lage sein, Pulssignale einzulesen und zu dekodieren.
Merkmale im Überblick
- Zwei IR-Empfänger: vertikal und horizontal
- Schiebeschalter zur Auswahl des gewünschten Empfängers
- Demodulierte IR-Ausgabe über Signalpin
- Grüne LED für Stromstatus und rote LED für IR-Eingangssignale
- Kompatibel mit 3–5 V DC Versorgungsspannung
- Mikrocontroller mit IR-Dekodierungsfähigkeit
- STEMMA-JST-PH-Kabel (2 mm, 3-polig)
- Abmessungen: 25,3 mm x 17,7 mm x 7,1 mm
- Gewicht: 2,1 g
- Nicht für Proximity- oder Distanzmessungen geeignet
- Unterstützt ausschließlich 38-kHz-IR-Signale
- 1x Adafruit Infrared IR Remote Receiver
