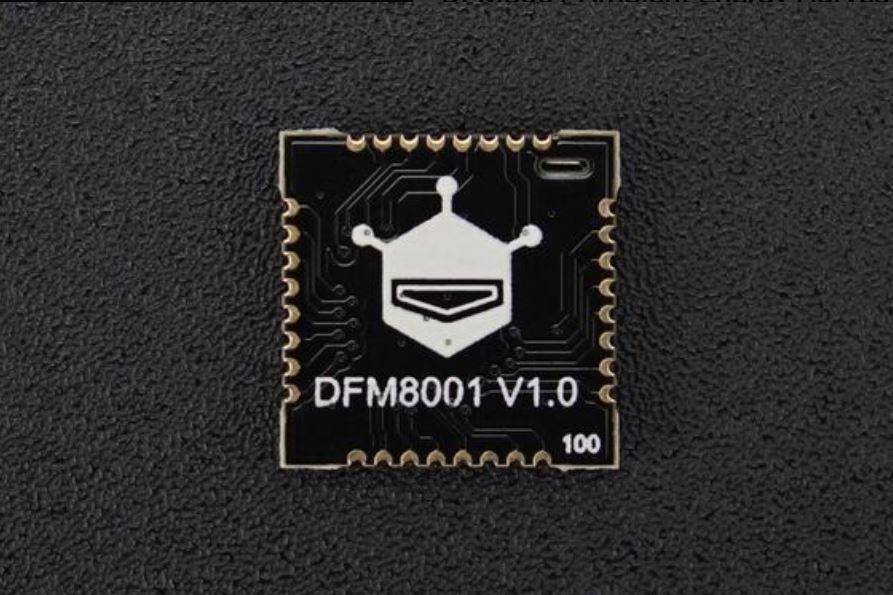

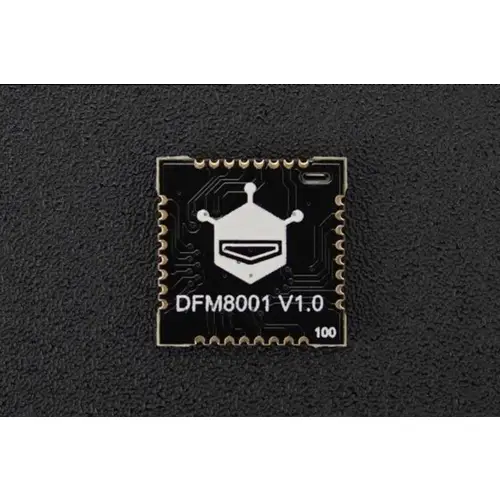

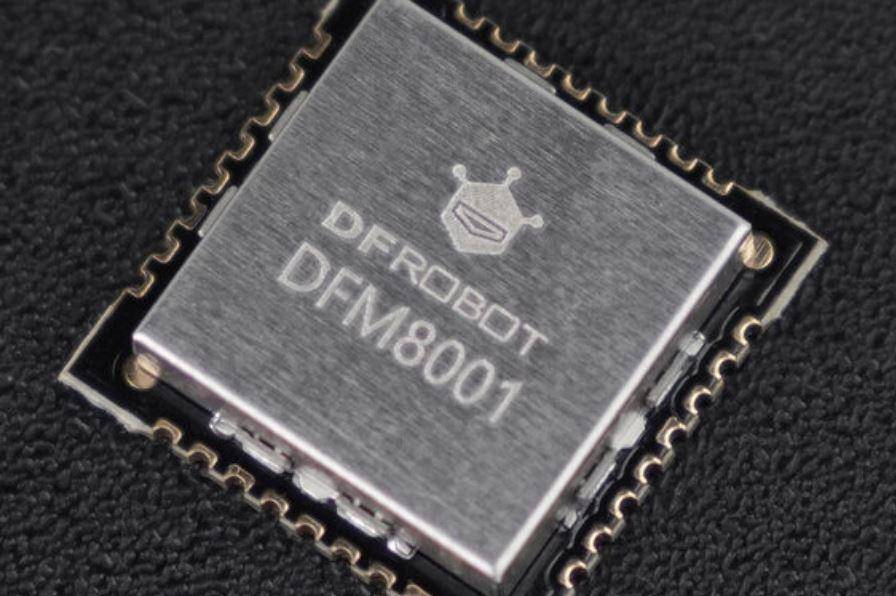

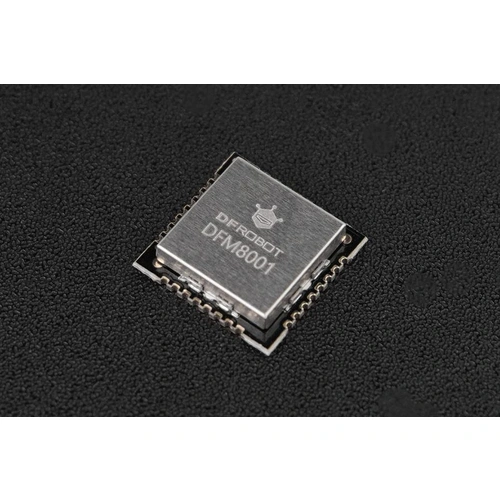

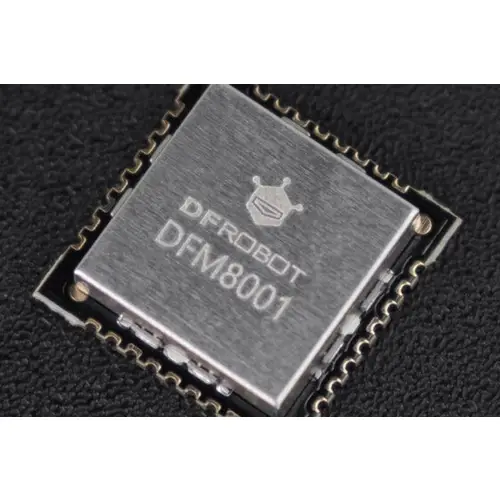

DFM8001 Ambient Energy Harvesting Modul für Indoor IoT geräte ohne Batterie
Mit dem DFM8001 Ambient Energy Harvesting Modul kannst du effizient Energie aus natürlichen Quellen wie mechanischer, thermischer, solarer und Radiofrequenz-Energie in Innenräumen sammeln und speichern. Dieses Modul benötigt keine Batterie, was Lade- und Entladeprozesse überflüssig macht und die Batterielebensdauer verlängert. Es verfügt über ein dynamisches MPPT-Tracking, das die Eingangsquellen überwacht und an den optimalen Punkt anpasst, um auch schwache Energie effizient zu sammeln. Besonders geeignet ist es für amorphe Silizium-, organische und farbstoffsensibilisierte Photovoltaikzellen, selbst bei schwachem Licht.
Das DFM8001 Modul integriert wichtige Funktionen für das Energiemanagement, einschließlich Ladungs- und Entladungsmanagement, Energieverwaltung und einem dualen Spannungsstabilisierungs-Ausgang. Alle notwendigen Komponenten für den Betrieb sind im Modul intern verbaut. Du verbindest einfach die Konfigurationspins des Moduls mit GND/Vbuck und schließt Energieerntegeräte, Energiespeichergeräte und elektrische Geräte an, um ein Energieversorgungssystem aufzubauen.
Merkmale im Überblick
- Effiziente Sammlung und Speicherung verschiedener Energiearten.
- Dynamisches MPPT (Maximum Power Point Tracking).
- Integrierte Ladungs-, Entladungs- und Energieverwaltung.
- Bietet einen Zweikanal-Spannungsstabilisierungsausgang.
- Verarbeitet schwache Energie bis hin zu Mikrowattstärke.
- Geeignet für verschiedene Arten von Fotovoltaikzellen
- Gute Leistung in schwach beleuchteten Umgebungen
- Anwendungsbeispiele: Lichterzeugung in Innenräumen, Smart-Home-Systeme, Industrielle Überwachung, IoT, etc.
- Betriebsspannung: 3.3V-5.5V DC
- Kaltstartbedingung: Eingang ≥ 400mV 15uW
- Erhaltungsspannung nach Kaltstart: 150mV
- Eingangsspannungsbereich: 150mV-5V
- MPPT Verhältnis: 70%, 75%, 85%, 90% (einstellbar)
- MPPT automatische Erkennungsfrequenz: 5 mal/Sekunde
- Unterstützt Einweg-Batterien

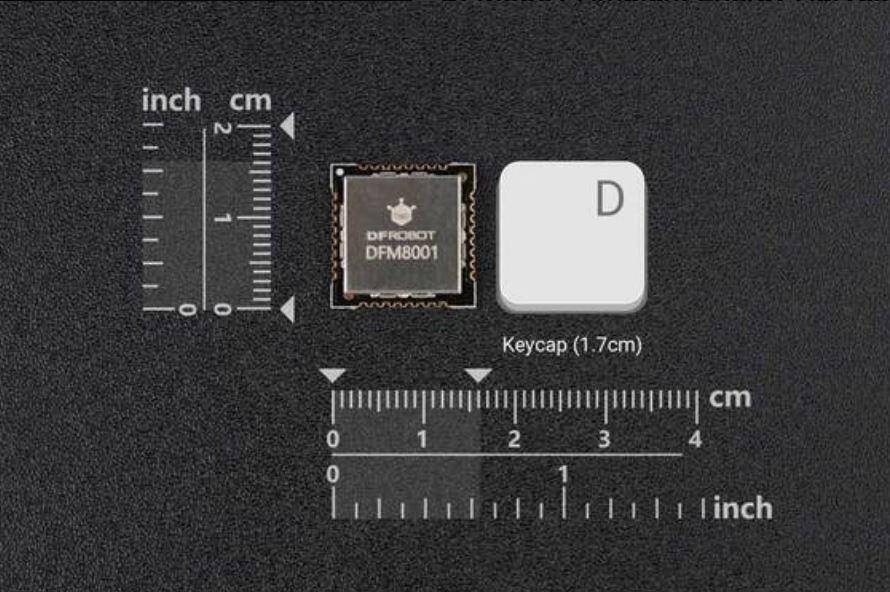

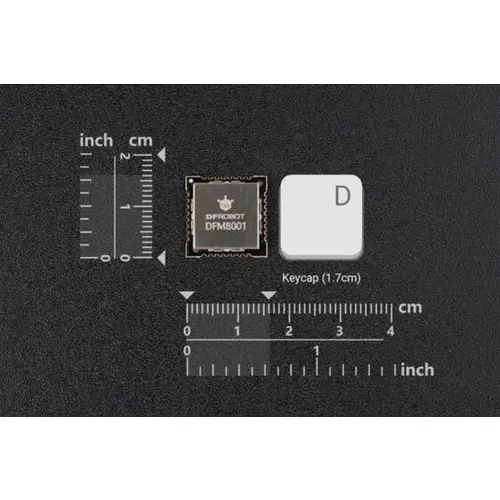

- Abmessungen: 15x15x3.5 mm
- Dualer LDO-Spannungsregelungsausgang:
- Niederspannung: 1.2-1.8V 20mA (mit Schalter)
- Hochspannung: 1.8-4.1V 80mA (mit Schalter)
- Verwaltung der Energiespeicherung:
- Einstellbarer Überladungsschutz: 2.7V-4.5V
- Einstellbarer Überentladungsschutz: 2.2V-3.6V
- Geeignet für alle Arten von wiederaufladbaren Batterien oder Kondensatoren
- Warnung bei niedrigem Batteriestand
- Anzeige des verfügbaren LDO-Ausgangs
- 1x Ambient Energy Harvesting Modul - DFM8001
